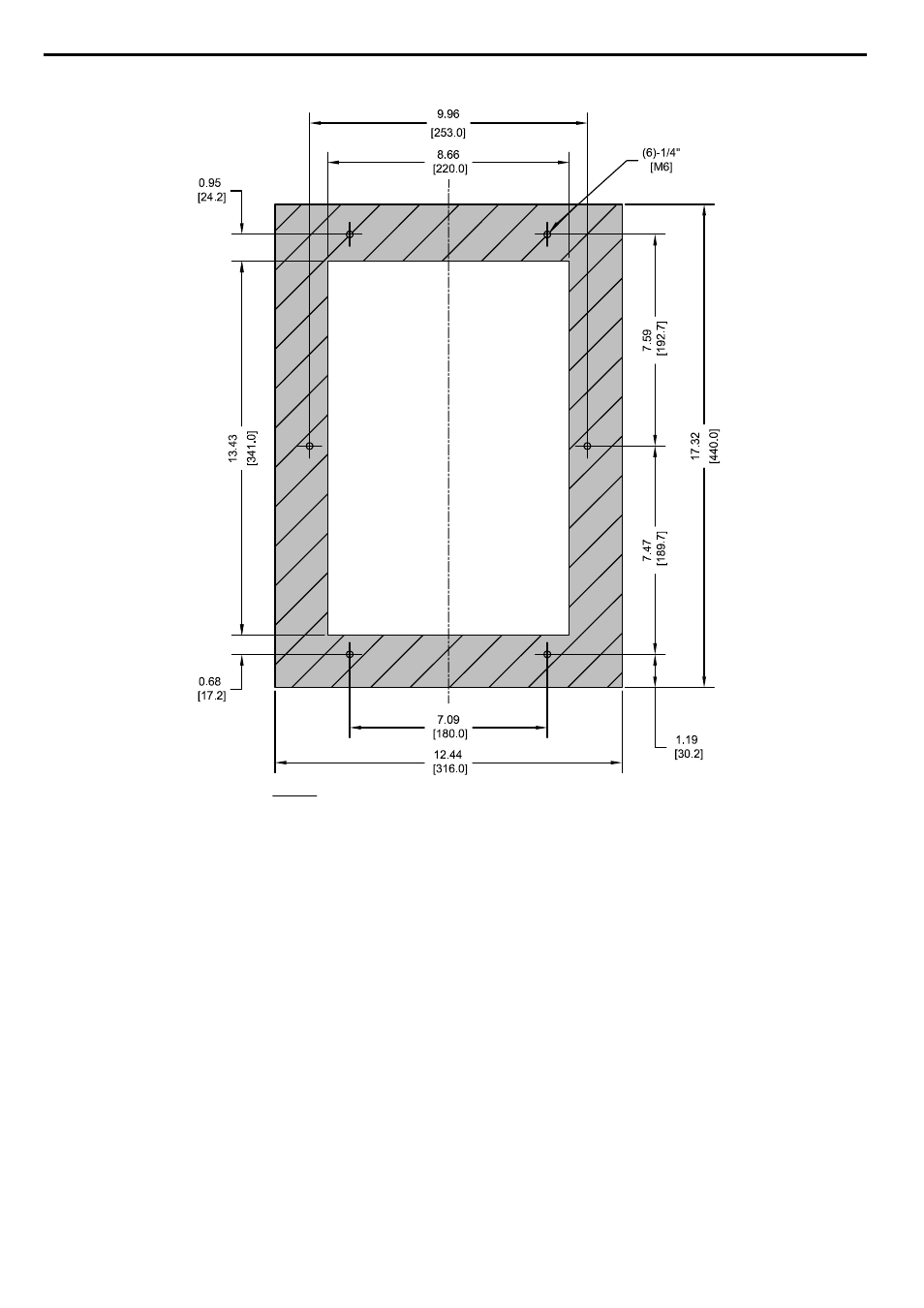

Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
D = 3.35 in. [85 mm] MENOS EL ESPESOR DEL PANEL
Unidad: in. [mm]
Figura 2.33 Modelos 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
92
