Operador digital
M3 x 6
tornillos de cabeza plana
Phillips empotrados x 2
Panel de protección
Unidad: mm

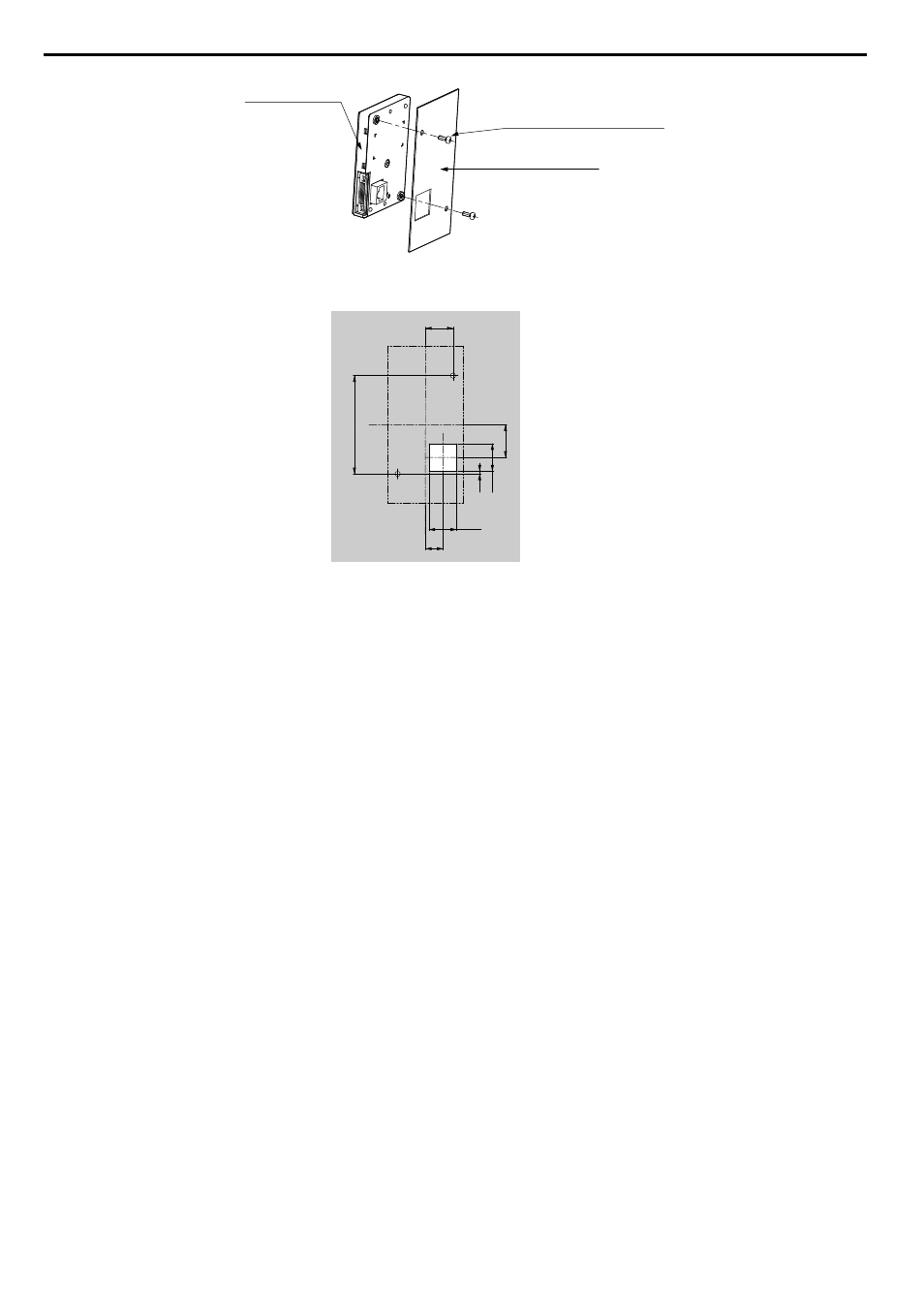

Figura 2.11 Instalación con montaje externo/frontal
22
22
14
26
22
78
2
Unidad: mm
Figura 2.12 Dimensiones de corte del panel (instalación con montaje externo/frontal)
2.2 Instalación mecánica
