Referencia
de frecuencia
interna
d2-01
Rango operativo
Límite superior de la referencia
de frecuencia
Referencia de frecuencia configurada
Límite inferior de la referencia
de frecuencia
d2-02

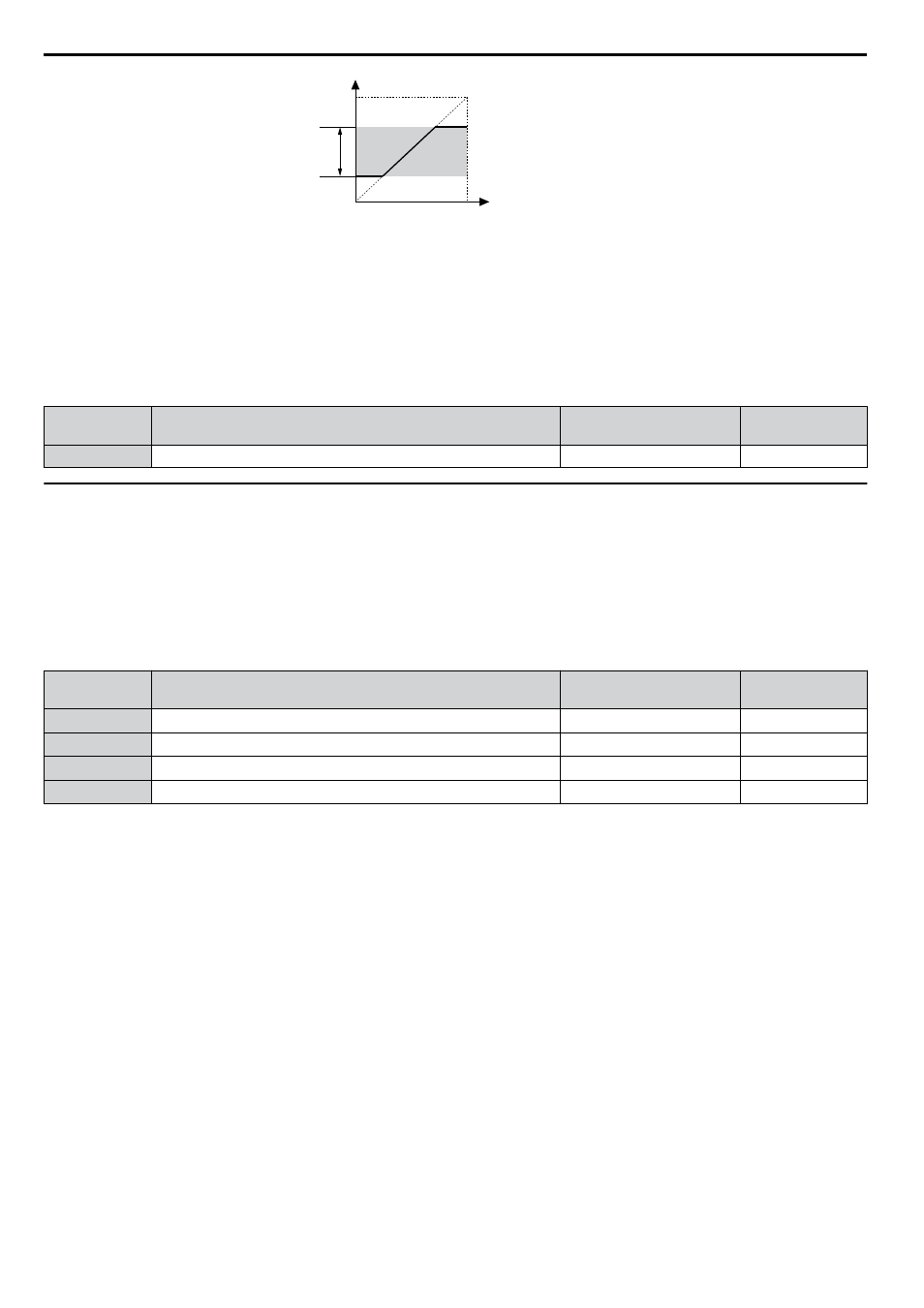

Figura 5.45 Referencia de frecuencia: límites superior e inferior
n d2-03: Límite Inferior de Referencia de Velocidad Maestra
Configura el límite inferior como porcentaje de la frecuencia de salida máxima que solo afectará a una referencia de
frecuencia ingresada desde los terminales de entrada analógica (A1, A2 o A3) como referencia de velocidad maestra. Esto
es diferente al parámetro d2-02, que afecta a todas las referencias de frecuencia independientemente de su fuente externa.
Nota: Cuando los límites inferiores están configurados en los parámetros d2-02 y d2-03, el variador utiliza el valor mayor de ambos como
límite inferior.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d2-03 Límite Inferior de Referencia de Velocidad Maestra 0.0 a 110.0% 0.0%
u d3: Frecuencia de puente
n d3-01 a d3-04: Frecuencias de puente 1, 2, 3 y Ancho de la Frecuencia de Puente
Las frecuencias de puente son rangos de frecuencia a los cuales el variador no funciona. El variador puede programarse
con tres frecuencias de puente diferentes, para no funcionar a velocidades que causen resonancia en la maquinaria
accionada. Si la referencia de velocidad baja hasta una banda muerta de frecuencia de puente, el variador cierra la referencia
de frecuencia justo por debajo de la banda muerta y solo acelera a través de ella cuando la referencia de frecuencia supera
el extremo superior de la banda muerta.
Configurar los parámetros desde d3-01 hasta d3-03 en 0.0 Hz desactiva la función de frecuencia de puente.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d3-01 Frecuencia de Puente 1 0.0 a 400.0 Hz <1> 0.0 Hz <1>
d3-02 Frecuencia de Puente 2 0.0 a 400.0 Hz <1> 0.0 Hz <1>
d3-03 Frecuencia de Puente 3 0.0 a 400.0 Hz <1> 0.0 Hz <1>
d3-04 Ancho de la Frecuencia de Puente 0.0 a 20.0 Hz <2> 1.0 Hz <2>
<1> En los modos de control AOLV/PM y CLV/PM, las unidades de configuración y el rango se expresan como porcentaje en lugar de expresarse
en Hz.
<2> En los modos de control AOLV/PM y CLV/PM, las unidades de configuración y el rango se expresan como porcentaje en lugar de expresarse
en Hz. El rango de configuración es de 0.0 a 40.0%, y el valor predeterminado es 1.0%.
La Figura 5.46 muestra la relación entre la frecuencia de puente y la frecuencia de salida.
5.4 d: Configuración de referencia
282 YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
