Yaskawa CIMR-AU 200V Manual del usuario
Página 512
n
Instalación de la unidad de ventiladores de enfriamiento
1.
Invierta el procedimiento que se describió anteriormente para volver a instalar la unidad de ventiladores de
enfriamiento.

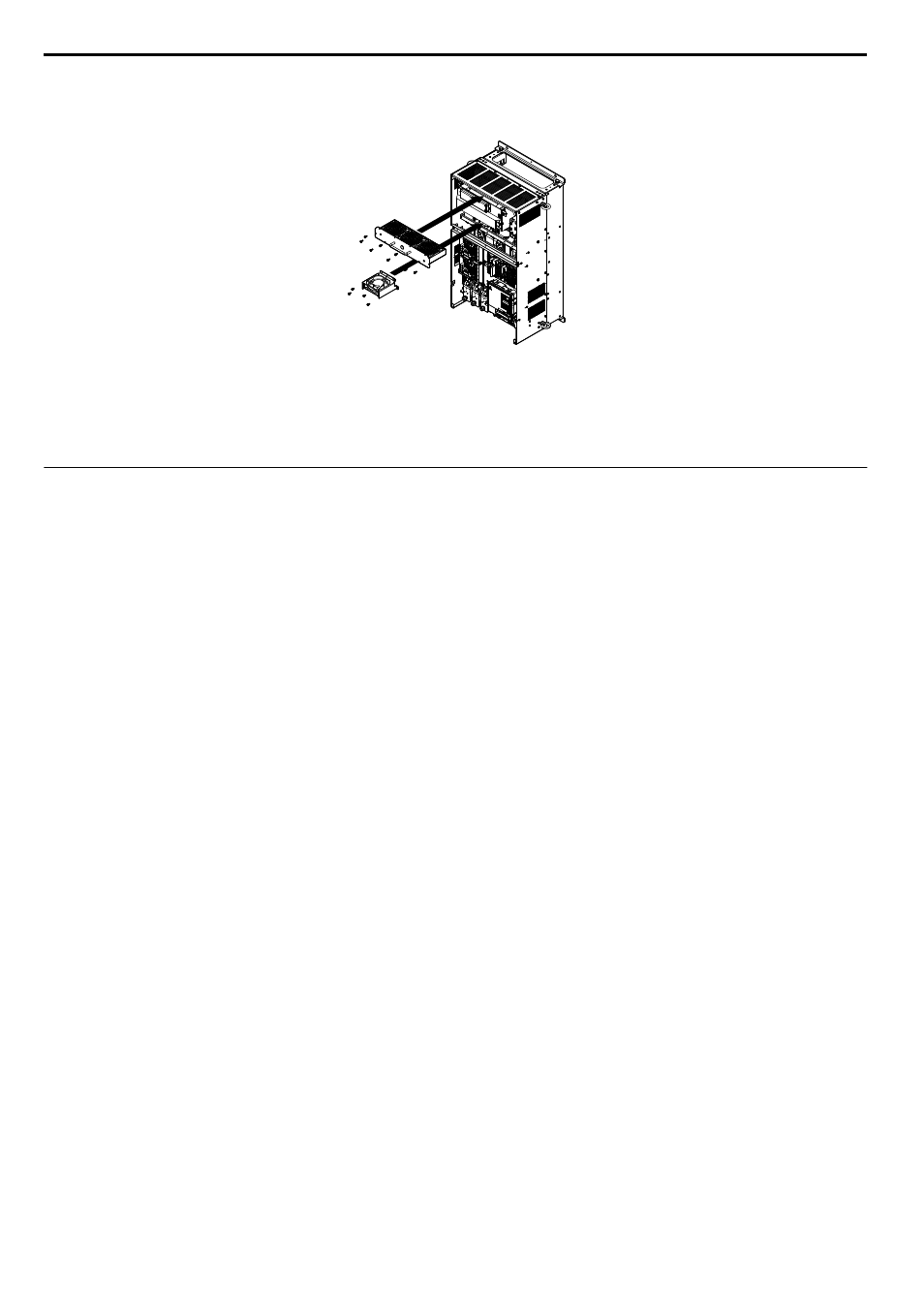

Figura 7.31 Instale la unidad de ventiladores de enfriamiento: 4A0414
2.
Vuelva a colocar las cubiertas y el operador digital.
3.
Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del
ventilador de enfriamiento en el monitor de mantenimiento.
u
Cambio del ventilador de enfriamiento: 4A0515 y 4A0675
Estos modelos permiten acceder a los ventiladores desde la parte frontal del variador, para cambiarlos.
ADVERTENCIA! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar
estas instrucciones puede causar lesiones físicas graves. Antes de realizar tareas de mantenimiento en el variador, desconecte todo
el suministro eléctrico que llega al equipo. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. Luego
de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador antes de tocar cualquiera de sus
componentes.
PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor del variador que esté caliente. No respetar esta indicación
puede causar lesiones leves o moderadas. Cuando cambie el ventilador de enfriamiento, desconecte el suministro eléctrico que llega
al variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.
AVISO: Siga las instrucciones para cambiar el ventilador de enfriamiento y el ventilador de circulación. El cambio incorrecto del
ventilador puede causar daños en el equipo. Al instalar el ventilador de repuesto en el variador, asegúrese de que el ventilador esté
orientado hacia arriba. Para ayudar a garantizar la máxima vida útil del producto, cuando realice tareas de mantenimiento cambie todos
los ventiladores.
AVISO: Al desmontar el subconjunto de soporte del ventilador en variadores con gabinete tipo brida (NEMA 12 posterior), verifique
que la junta que se apoya en la superficie de montaje del soporte del ventilador no esté dañada. Si la junta se daña, comuníquese con
un representante de Yaskawa o con la oficina de ventas de Yaskawa más cercana, para obtener el repuesto.
junta en variadores con gabinete tipo brida (NEMA 12 posterior) PAG. 521
para consultar los procedimientos y repuestos de
juntas.
7.4 Ventiladores de enfriamiento del variador
512
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
