n Modelo trifásico de 400 V CA 4A0414A
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
M
A – Protector del ventilador
B – Ventilador de enfriamiento
C – Soporte del ventilador
D – Operador digital
E – Cubierta del variador 1
F – Cubierta del variador 2
G – Cubierta de terminales
H – Puerto USB (tipo B) I – Tornillo de la cubierta delantera
J – Cubierta delantera
K – Ventilador de circulación
L – Tarjeta de terminales
M – Orificio de montaje
N – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
O – Disipador de calor

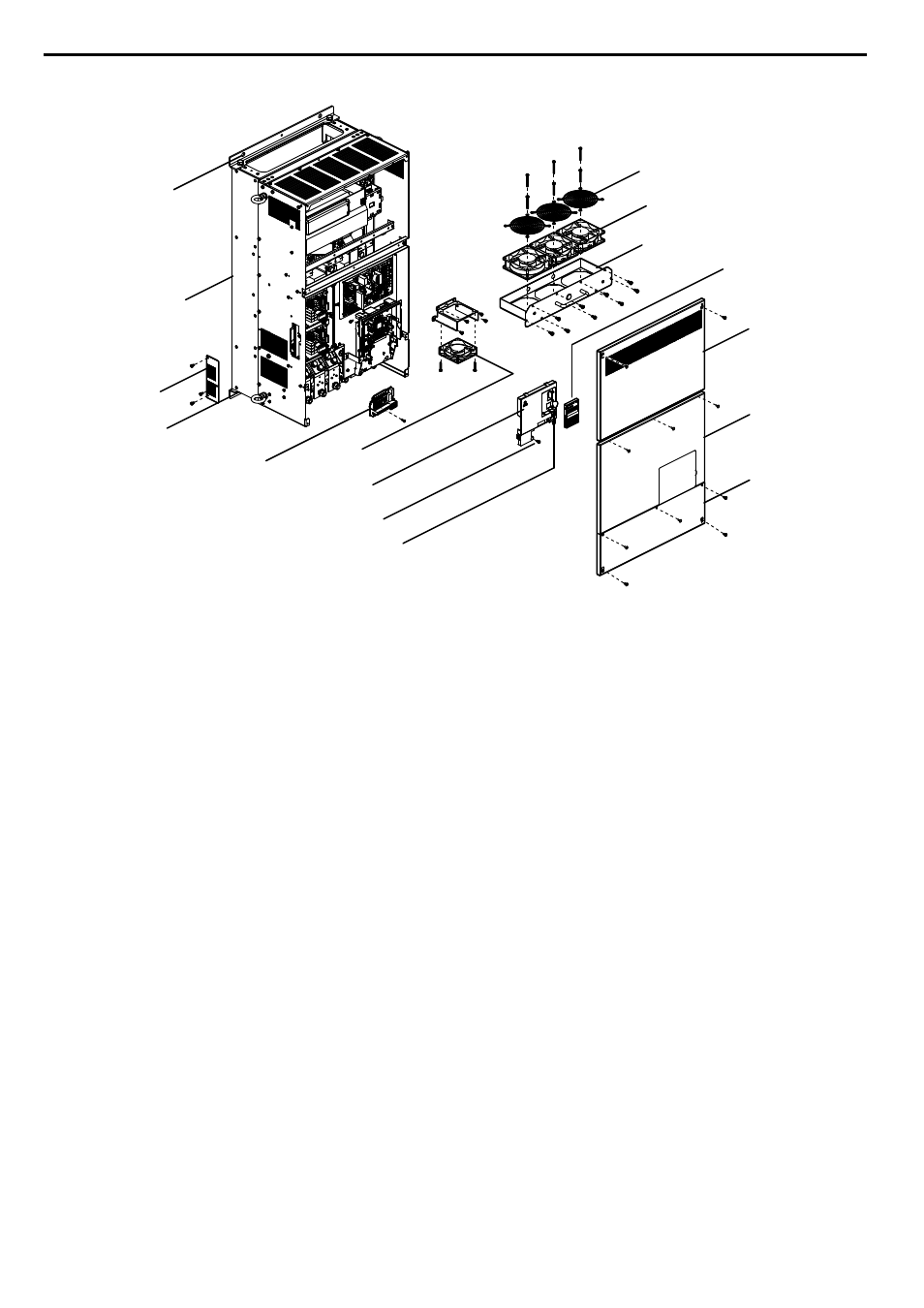

Figura 1.7 Vista despiezada de los componentes del gabinete IP00/tipo abierto (modelo 4A0414A)
