Diagrama de conexión, 3 diagrama de conexión del circuito principal – Yaskawa CIMR-AU 200V Manual del usuario

Página 140

Advertising
background image

n

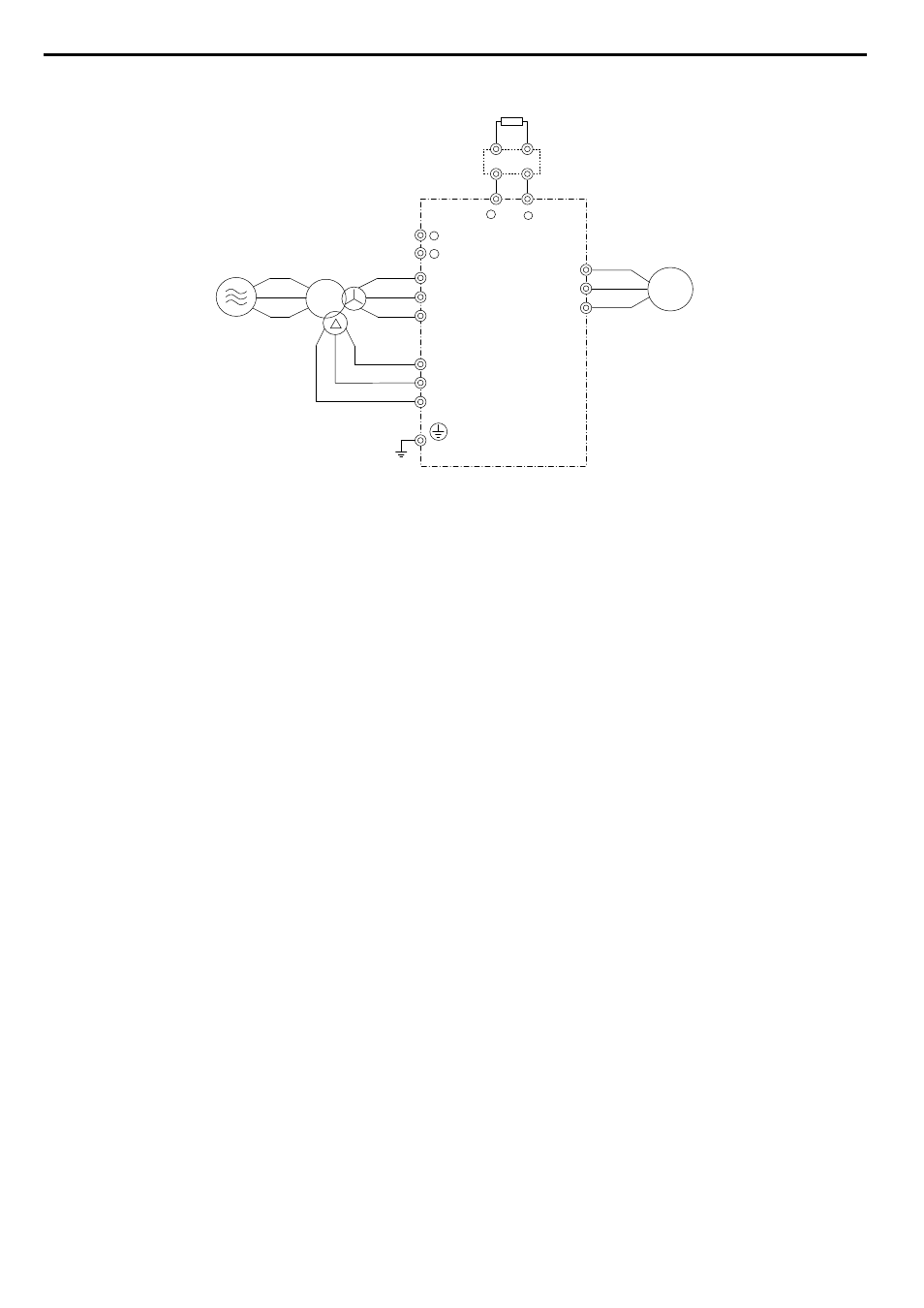

Diagrama de conexión

+ 1

3

+

U/T1
V/T2

W/T3

R/L1
S/L2
T/L3

R1/L11
S1/L21

T1/L31

U1

V1

W1

W2 V2 U2

Unidad de frenado
(opción)

Unidad de la resistencia
de frenado (opción)

Motor

Figura 3.8 Conexión de los terminales del circuito principal

3.3 Diagrama de conexión del circuito principal

140

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
