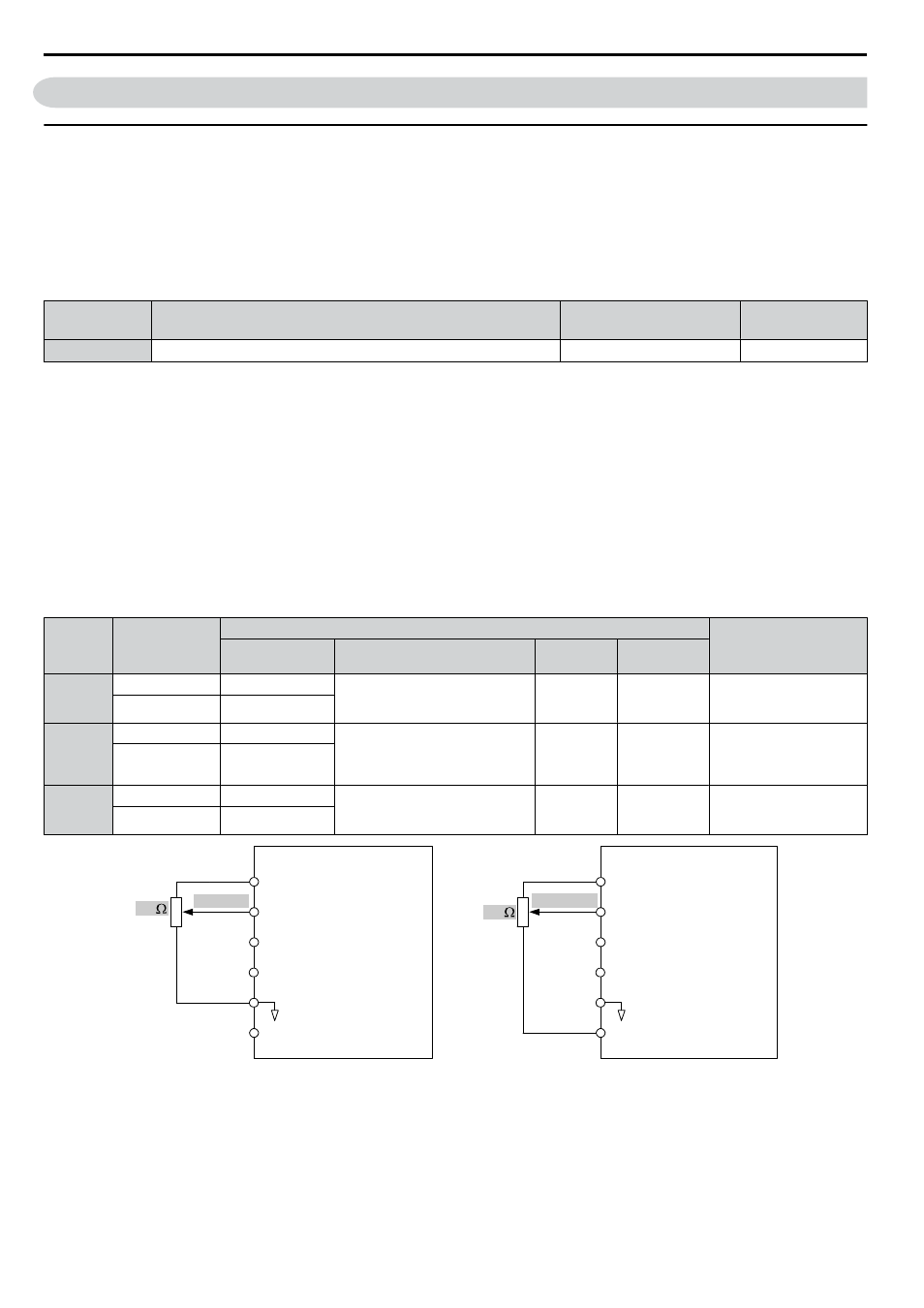

Yaskawa CIMR-AU 200V - Manual (Página 228)

5.2 b: Aplicación
u b1: Selección del modo de operación
n b1-01: Selección de la Referencia de Frecuencia 1
Selecciona la fuente de referencia de frecuencia 1 para el modo REMOTE.
Nota: 1. Si el comando de Marcha se ingresa al variador pero la referencia de frecuencia ingresada es 0 o menor que la frecuencia mínima,
se enciende el LED indicador RUN del operador digital y parpadea el indicador STOP. Sin embargo, el indicador LED de RUN se
enciende con el control de velocidad a cero cuando A1-02 se configura en 3, 4 ó 6.
2. Presione la tecla LO/RE para configurar el variador en LOCAL y utilice el teclado del operador para ingresar la referencia de
frecuencia.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
b1-01 Selección de la Referencia de Frecuencia 1 0 a 4 1
Configuración 0: Teclado del operador
Al usar esta configuración, la referencia de frecuencia puede ingresarse de las siguientes maneras:
• Cambiando las referencias de multivelocidad en los parámetros d1-oo.
• Ingresando la referencia de frecuencia en el teclado del operador.
Configuración 1: Terminales (terminales de entrada analógicos)
Al utilizar esta configuración, la referencia de frecuencia analógica puede ingresarse como señal de tensión o de corriente
desde los terminales A1, A2 o A3.
Entrada de tensión
La entrada de tensión puede utilizarse en cualquiera de los tres terminales de entrada analógica. Aplique las configuraciones
como se describe en la Tabla 5.5 para la entrada utilizada.
Tabla 5.5 Configuraciones de entrada analógica para obtener la referencia de frecuencia usando señales de tensión
Terminal Nivel de señal
Configuración de los parámetros
Notas
Selección del
nivel de señal
Selección de la función Ganancia Polarización
A1
0 a 10 Vcc H3-01 = 0 H3-02 = 0
(Polarización de referencia de
frecuencia)
H3-03 H3-04 –
-10 a +10 Vcc H3-01 = 1
A2
0 a 10 Vcc H3-09 = 0
H3-10 = 0
(Polarización de referencia de
frecuencia)
H3-11 H3-12
Configure el interruptor
DIP S1 de la tarjeta de
terminales en “V” para la
entrada de tensión.
-10 a +10 Vcc H3-09 = 1
A3
0 a 10 Vcc H3-05 = 0 H3-06 = 0
(Polarización de referencia de
frecuencia)
H3-07 H3-08
Configure el interruptor
DIP S4 de la tarjeta de
terminales en "AI".
-10 a +10 Vcc H3-05 = 1
Variador
A1 Entrada analógica 1
0 a 10 V
AC Entrada analógica común
2 k
+V
-V
10.5 V, 20 mA
de suministro eléctrico
-10.5 V, 20 mA
de suministro eléctrico
A2 Entrada analógica 2
A3 Entrada analógica 3
Variador
A1 Entrada analógica 1
AC Entrada analógica común
+V
-V
10.5 V, 20 mA
de suministro eléctrico
-10.5 V, 20 mA
de suministro eléctrico
A2 Entrada analógica 2
A3 Entrada analógica 3
4 k
-10 a 10 V
O
Figura 5.1 Configuración de la referencia de frecuencia como señal de tensión en el terminal A1
Utilice el ejemplo de cableado de la figura anterior para cualquier otro terminal de entrada analógica. Al utilizar la entrada
A2, asegúrese de que el interruptor DIP S1 esté configurado para la entrada de tensión.
Entrada de corriente
El terminal de entrada A2 puede aceptar una señal de entrada de corriente. Consulte la
Tabla 5.6 para configurar el terminal
A2 para la entrada de corriente.
