u Ejemplo de instalación de opción PG
Antes de instalar la opción, quite las cubiertas delanteras del variador. Las opciones PG pueden insertarse en los conectores
CN5-B o CN5-C ubicados en el tablero de control.
1.
Desconecte la energía del variador, espere el tiempo necesario para que la tensión se disipe y quite la cubierta
del operador digital (B) y las cubiertas delanteras (A, D). La extracción de la cubierta delantera varía con el modelo.
PELIGRO! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar
estas medidas puede causar lesiones graves o fatales. Antes instalar la opción, desconecte todo el suministro eléctrico que
llega al variador. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. El indicador LED de
carga se apaga cuando la tensión del bus de CC es menor que 50 Vcc. Para prevenir descargas eléctricas, espere al menos
cinco minutos después de que se apaguen todos los indicadores y mida la tensión del bus de CC para confirmar que sea
segura.
AVISO: Daños al equipo. Respete los procedimientos adecuados de descarga electrostática (ESD) al manipular las opciones,
el variador y los tableros de circuito. No respetar estas instrucciones puede causar daños por ESD en los circuitos.
A
B
D

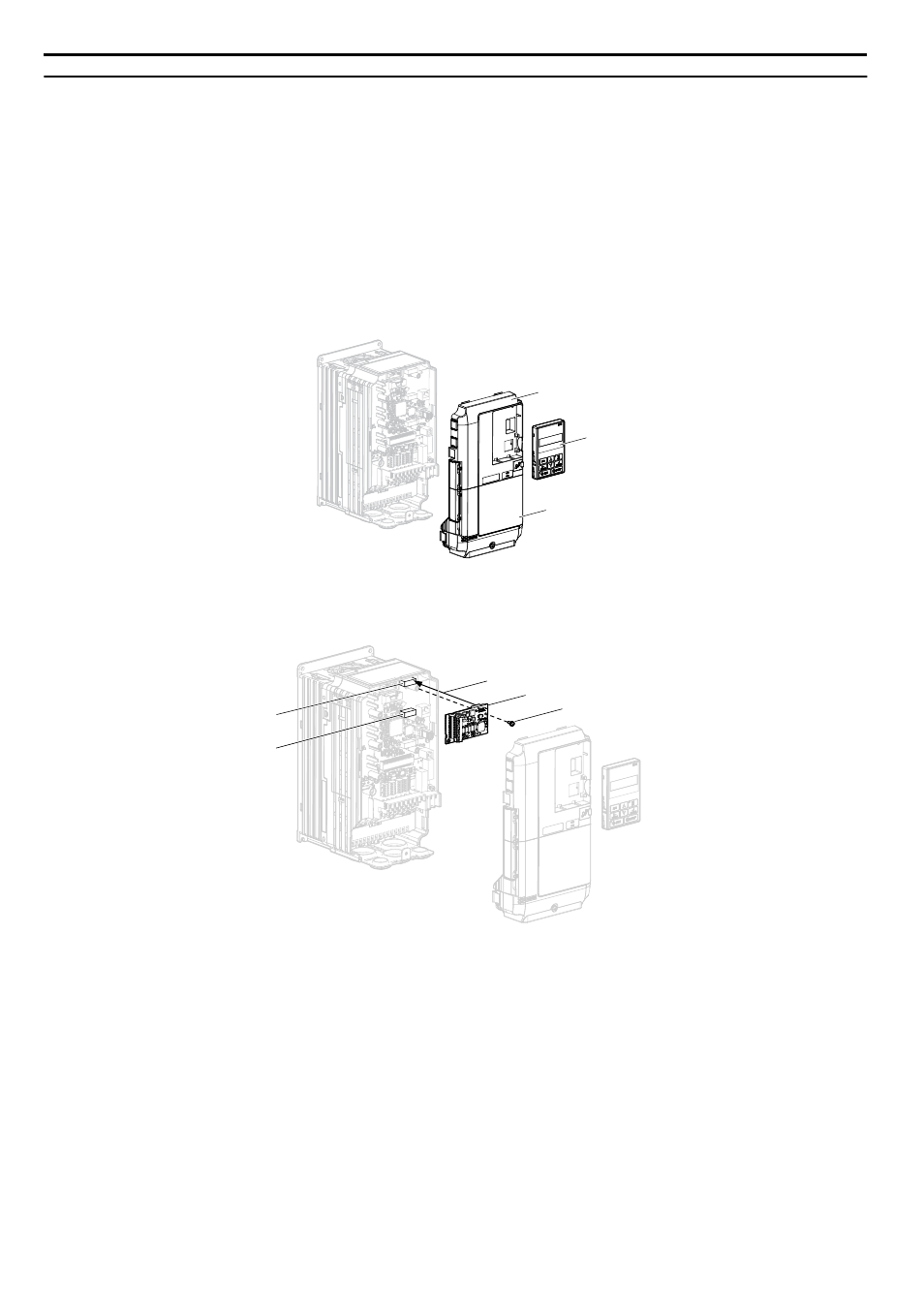

Figura 8.3 Retire las cubiertas delanteras y el operador digital.
2.
Inserte la opción (M) en el conector CN5-B o CN5-C (I, J) ubicado en el variador y ajústela con uno de los tornillos
incluidos (F). Al conectar una opción PG solamente, use el conector CN5-C.
J
I
M
F
L
Figura 8.4 Inserte la opción
3.
Conecte el cable de puesta a tierra (G) al terminal de puesta a tierra (H) usando uno de los tornillos restantes
provistos (F). Conecte el otro extremo del cable de puesta a tierra (G) al terminal restante de puesta a tierra y al
orificio de instalación en la opción (M) usando el último tornillo restante provisto (F) y ajuste ambos tornillos hasta
0.5 ~ 0.6 N m (4.4 ~ 5.3 in lb).
