Configuración de una frecuencia de portadora variable (Control de V/f)

En el Control de V/f, la frecuencia de portadora puede configurarse para cambiar la linealidad con la frecuencia de salida,

configurando los límites superior e inferior de la frecuencia de portadora y la ganancia proporcional de la frecuencia de

portadora (C6-03, C6-04, C6-05) como se muestra en la

Figura 5.42

.

C6-03

C6-04

E1-04

x C6-05

Frecuencia de salida

Frecuencia

de salida

Frecuencia de salida máxima

Frecuencia de portadora

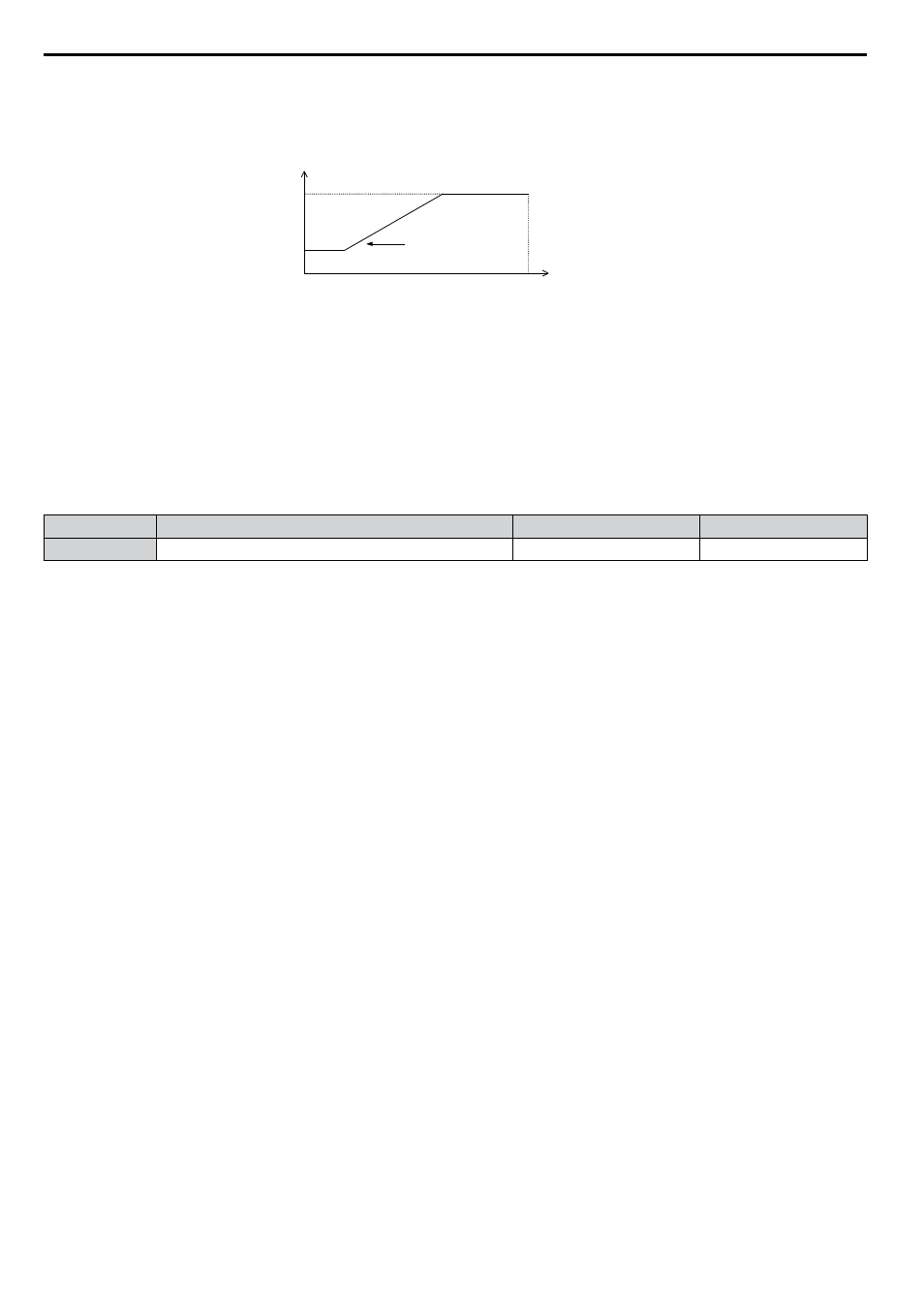

Figura 5.42 Cambios de frecuencia de portadora relativos a la frecuencia de salida

Nota:

Cuando C6-05 se configura en un valor inferior a 7, C6-04 se desactiva y la frecuencia de portadora queda fija en el valor configurado

en C6-03.

n

C6-09: Frecuencia de Portadora durante el Autoajuste Rotacional

Determina la frecuencia de portadora mientras realiza el autoajuste rotacional. Aunque este parámetro pocas veces necesita

modificarse, cuando ocurren problemas de sobretensión al realizar el autoajuste de un motor de frecuencia elevada o de

un motor de poca impedancia, puede ser útil configurar C6-03 en un valor elevado antes de configurar C6-09 en 1.

Nota:

Este parámetro no está disponible en los modelos 4A0930 y 4A1200.

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

C6-09

Frecuencia de Portadora durante el Autoajuste Rotacional

0, 1

0

Configuración 0: Frecuencia de portadora = 5 kHz

Nota:

En los modos de control PM, este valor es 2 kHz.

Configuración 1: El mismo valor configurado en C6-03

Nota:

En los modos de control PM, este valor es la frecuencia de portadora configurada en C6-02.

5.3 C: Ajuste

278
