3.12 Dispositivo de seguridad externo

Los sistemas que pueden resultar afectados si el variador presenta fallas deberían bloquearse con la salida de fallas del

variador y la señal de equipo listo para funcionamiento.

u

Variador Listo

Si la señal de "Variador listo" se ha configurado para una de las salidas de contacto de múltiple función, esa salida se

cerrará siempre que el variador esté preparado para aceptar el comando de Marcha o ya esté funcionando. En las siguientes

condiciones, la señal de "Variador listo" se apaga y se mantiene apagada, incluso cuando se ingresa el comando de Marcha:
• Cuando se desconecta el suministro de energía.
• Durante una falla.
• Cuando se produce un problema con el suministro de energía de control.
• Cuando un error de configuración de los parámetros impide que el variador funcione aunque se haya ingresado el

comando de Marcha.

• Cuando se produce una falla (por ejemplo, sobretensión o baja tensión) en cuanto se ingresa el comando de Marcha.
• Cuando el variador está en modo de programación y no acepta el comando de Marcha, aunque se haya ingresado.

n

Ejemplo de circuito de dispositivo de seguridad.

Dos variadores que ejecutan una sola aplicación pueden bloquearse con el controlador mediante la señal de Variador listo

y las señales de salida de falla, tal como se observa a continuación. La

Figura 3.38

ilustra cómo se vería afectado el

funcionamiento de la aplicación si el variador presenta una falla o no puede proporcionar la señal de Variador listo.

Terminal

Señal de salida

Configuración de los parámetros

MA, MB, MC

Falla

M1-M2

Variador Listo

H2-01 = 06

Circuito de

operación

Variador

listo

Variador listo

Paro

Listo1

Listo2

Falla1

Marcha

Falla2

Marcha

S1
SN

MB

MA

M2

M1

MC

Falla 1

Listo 1

SA

SA

Máx.

250 Vca

Relé 1

Relé 2

Relé 1

Relé 2

Controlador

Salida de
falla

Variador listo

Variador 1

Marcha

S1
SN

MB

MA

M2

M1

MC

Falla 2

Listo 2

SA

SA

Máx.

250 Vca

Relé 1

Relé 2

Relé 1

Relé 2

Controlador

Salida de
falla

Variador listo

Variador 2

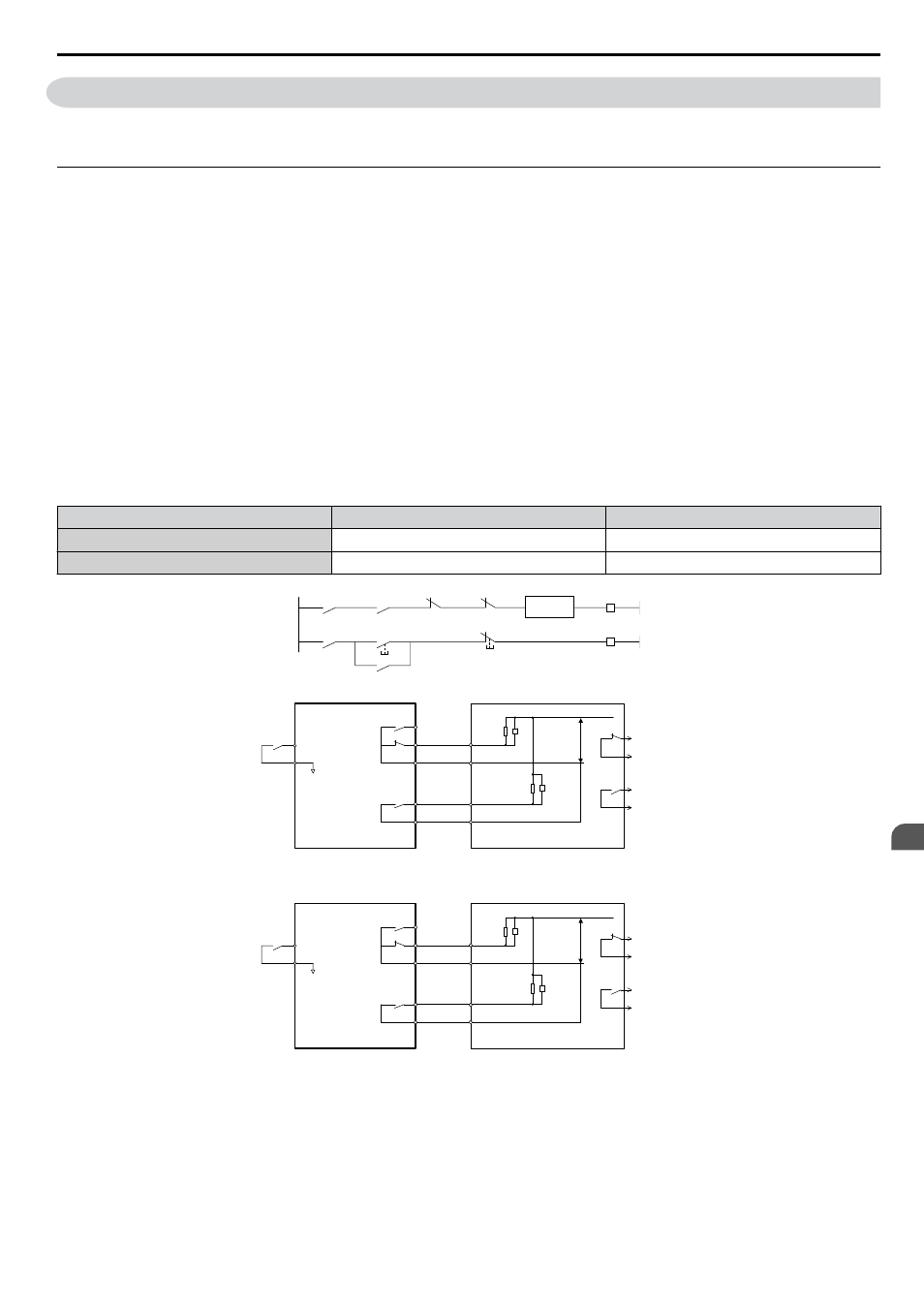

Figura 3.38 Ejemplo de circuito de dispositivo de seguridad.
