Diagrama del cableado para múltiples conexiones

La

Figura C.3

y la

Figura C.4

explican los diagramas del cableado para múltiples conexiones usando comunicación

MEMOBUS/Modbus.

n

Interfaz RS-485

Variador

Variador

Variador

S2

S2

S2

S–
S+
R–
R+
IG

S–
S+
R–
R+
IG

S–
S+
R–
R+
IG

R–
R+
S–
S+
IG

PLC

OFF
(apagado)

OFF
(apagado)

ON
(encendido)

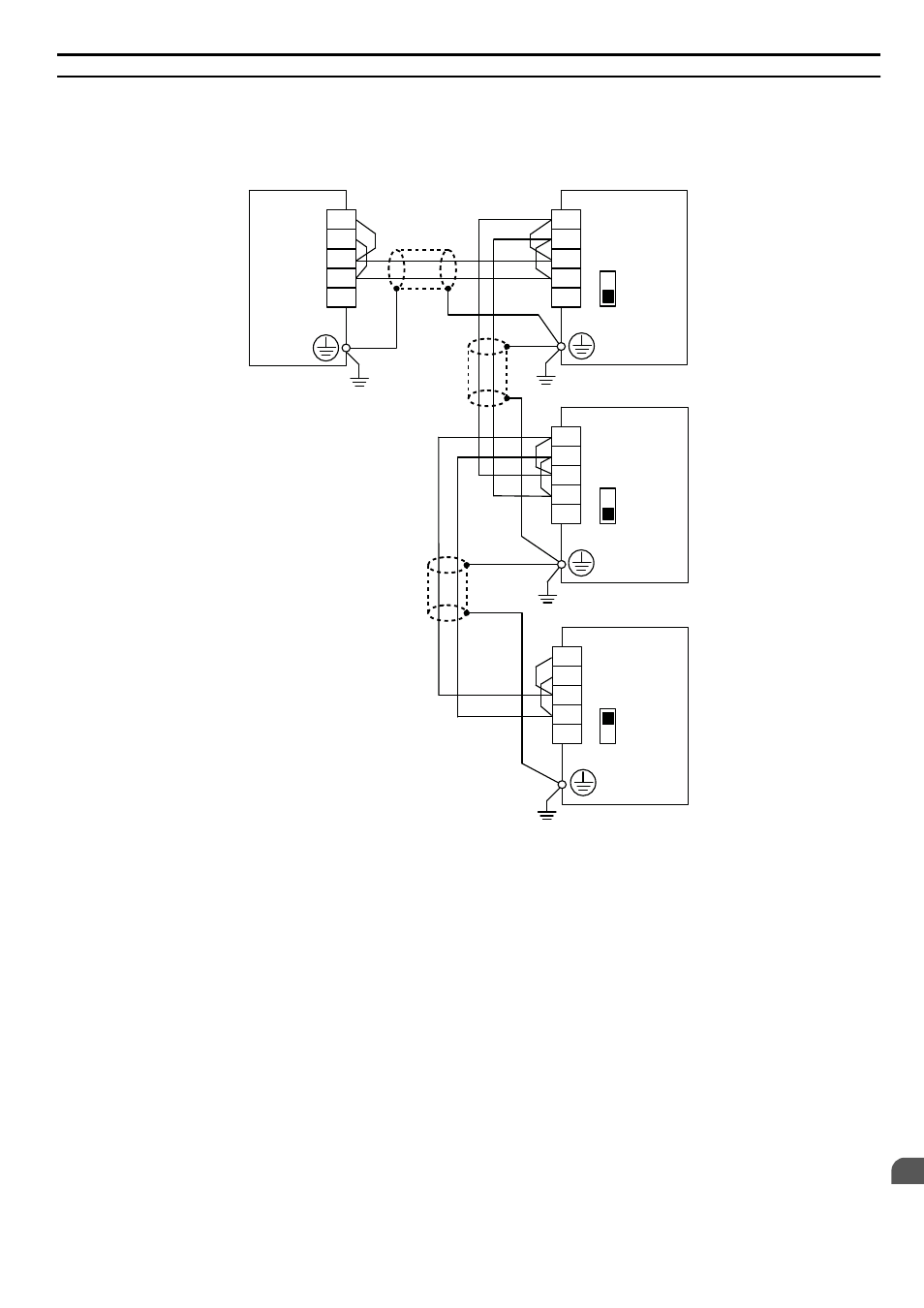

Figura C.3 Interfaz RS-485

Nota:

1. Coloque el interruptor DIP S2 en posición apagada en el variador, ubicado al final de la red. Coloque el interruptor DIP S2 en

posición encendida para todos los demás dispositivos esclavos.

2. Configure H5-07 en 1 cuando utilice la interfaz RS-485.

C.3 Conexión a una red

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

741

C

Comunicaciones MEMOBUS/Modbus
