n Instalación del ventilador de enfriamiento
AVISO: Evite daños en el equipo. Siga las instrucciones para cambiar el ventilador de enfriamiento. Cambiar el ventilador de
enfriamiento de forma incorrecta puede causar daños en el equipo. Al instalar el ventilador de enfriamiento de repuesto en el variador,
asegúrese de que el ventilador esté orientado hacia arriba. Para garantizar la máxima vida útil del producto, cuando realice tareas de
mantenimiento cambie todos los ventiladores de enfriamiento.
Invierta el procedimiento que se describió anteriormente para volver a instalar el ventilador de enfriamiento.

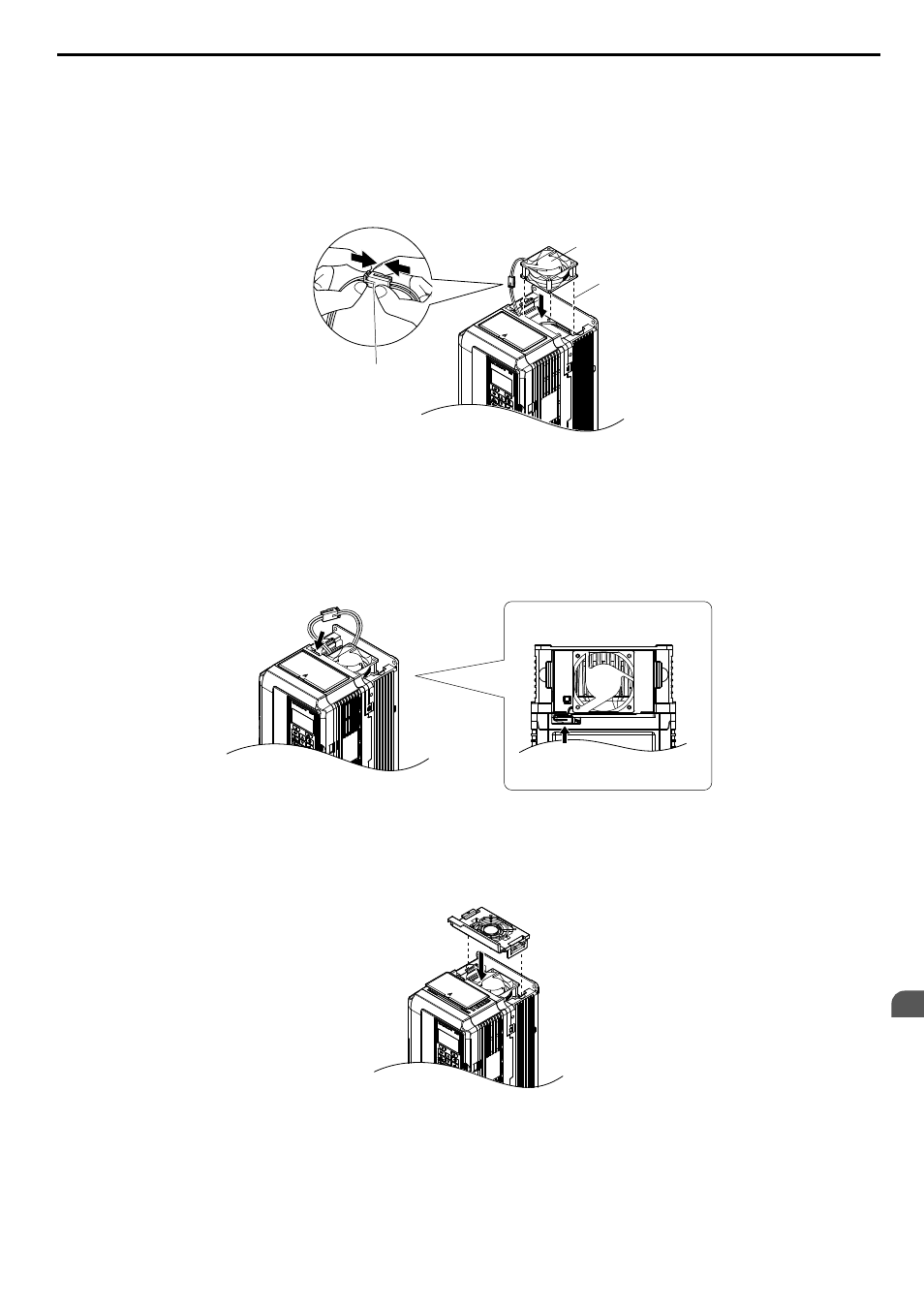

1.
Instale el ventilador de enfriamiento de repuesto en el variador y asegúrese de que los pines de alineación
coincidan, tal como se muestra en la figura a continuación.
A
B
C
A – Presione los conectores entre sí
para que no quede espacio entre
ellos.
B – La etiqueta debe estar hacia
arriba.
C – Asegúrese de que los pines de
alineación coincidan.
Figura 7.5 Instale el ventilador de enfriamiento: 2A0018 a 2A0081, 4A0007 a 4A0044 y 5A0006 a 5A0032
2.
Conecte correctamente las líneas de potencia del ventilador y luego vuelva a colocar el cable en el hueco del
variador.
A
B
A – Parte trasera B – Parte delantera
Figura 7.6 Conecte los conectores del suministro eléctrico del ventilador de enfriamiento: 2A0018
a 2A0081, 4A0007 a 4A0044 y 5A0006 a 5A0032
3.
Mientras presiona los ganchos de los laterales derecho e izquierdo del protector para dedos del ventilador, mueva
el protector hasta que se encaje.
Figura 7.7 Vuelva a colocar el protector para dedos del ventilador de enfriamiento: 2A0018 a 2A0081, 4A0007 a
4A0044 y 5A0006 a 5A0032
4.
Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del
ventilador de enfriamiento en el monitor de mantenimiento.
