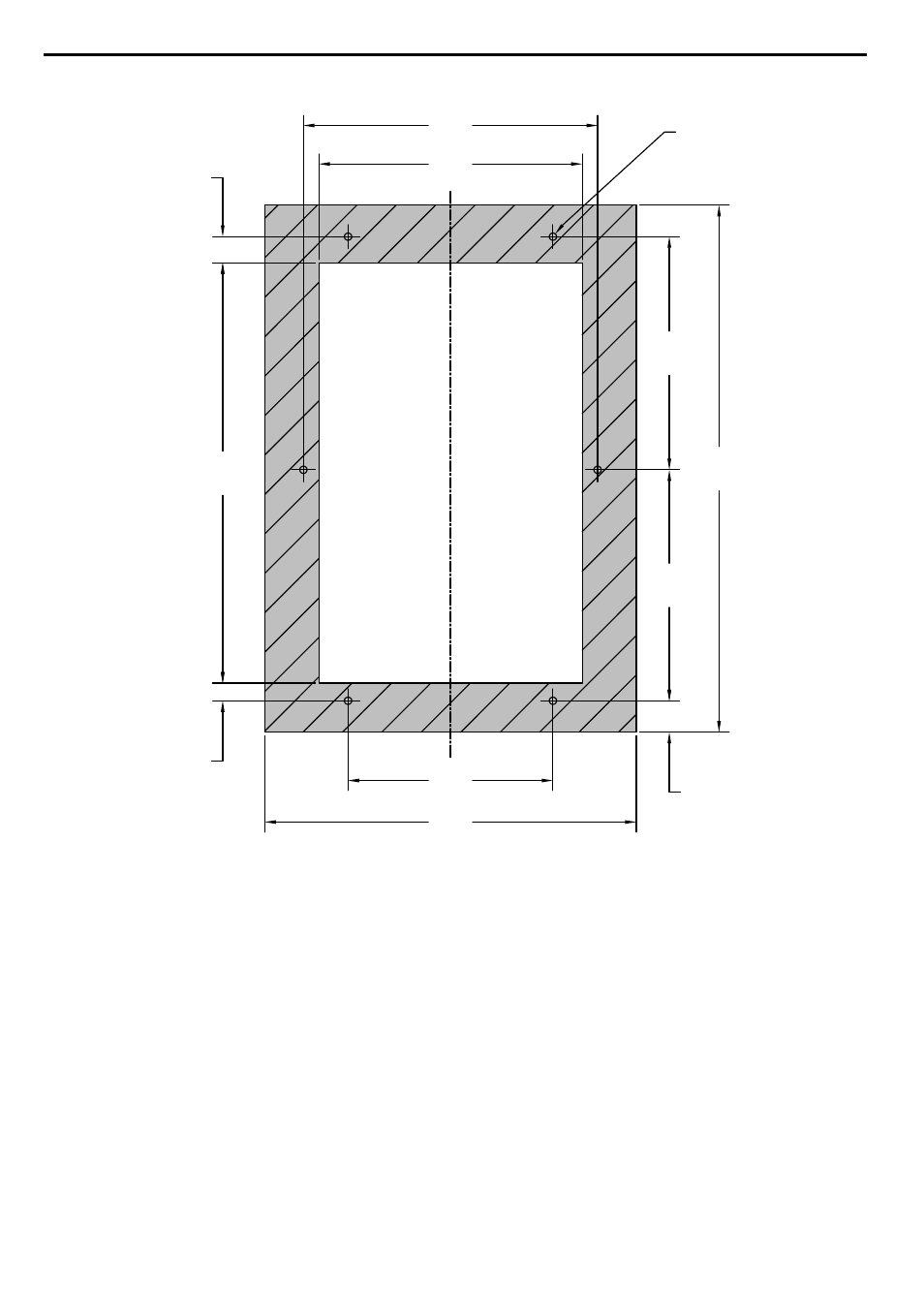

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
NOTAS:
D = 1.97 in. [50 mm] MENOS EL ESPESOR DEL PANEL
0.71
[18.0]
7.91
[201.0]
7.09
[180.0]
(6) N.º 10
[M5]
0.47
[12.0] 5.51
[140.0]
10.0
[254.0]
0.85
[21.5]
6.21
[157.8]
14.17
[360.0]
6.27
[159.2]
11.3
[287.0]
Unidad: in. [mm]
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
Figura 2.26 Modelo 4A0031
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
