5.4 d: Configuración de referencia
La figura a continuación proporciona una descripción general de la entrada de referencia, las selecciones y las prioridades.
MS 2
Terminal A2
Entrada digital
H1-oo = 2
Terminal A3
d1-03
H3-06 = 3
H3-06 = 3
Terminales A1/A2/A3
Referencia
de frecuencia
Remoto
Configurado para suministrar la
referencia de frecuencia auxiliar
Local
MEMOBUS local
d1-01
(Referencia de frecuencia 1)
b1-01
(Fuente de la referencia de frecuencia 1)
Entrada del tren de pulsos
=3
=2
=1
=0
=4
Tarjeta opcional
Comunicaciones MEMOBUS
d1-01
(Referencia de frecuencia 1)
Entrada del tren de pulsos
=3
=2
=1
=0
=4
Tarjeta opcional
Referencia
de frecuencia
4 a 16
Frecuencia de marcha lenta
Velocidad de pasos múltiples
Referencia neta
Referencia de comunicaciones
d1-04
d1-15
d1-16
d1-17
Terminales A1/A2/A3
d1-02
0
1
Registro 0001h de Memobus, bit 4 si
se seleccionó la secuencia estándar de 2 hilos,
por lo general es 0
Se configura desde la tarjeta
opcional de comunicaciones,
por lo general es 0
0
1
0
1
b1-15
(Fuente de la referencia de frecuencia 2)
H3-10 = 2
H3-10 = 2
MS 1
MS 3
MS 4
MS 15
MS 16
Marcha
lenta
Abierto
Cerrado
Tecla LO/RE en el operador digital o
entrada digital H1- oo = 1
Entrada digital (H1-oo )
Referencia de marcha lenta (=6),
FJOG(=12), RJOG(=13)

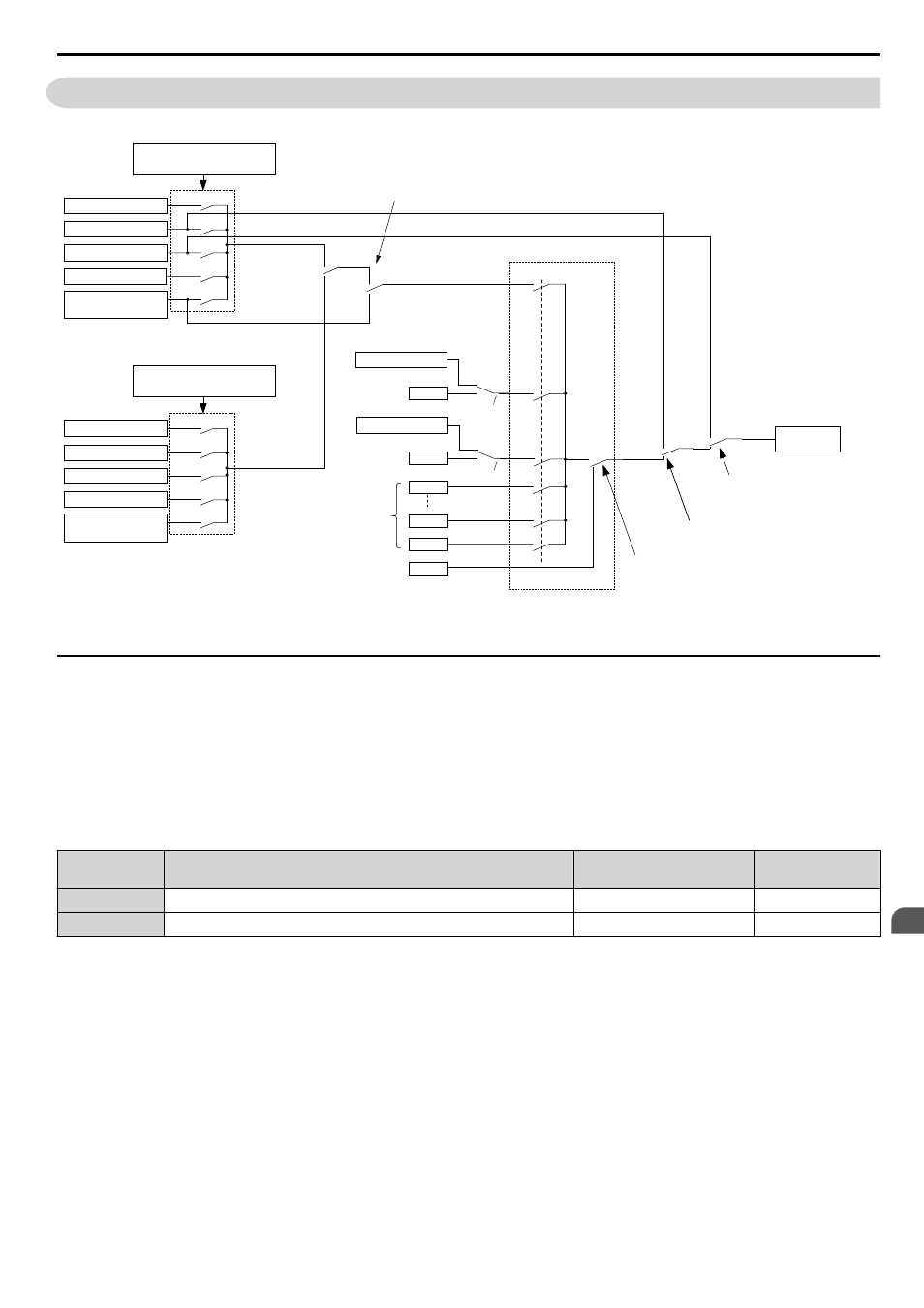

Figura 5.43 Jerarquía de la configuración de la referencia de frecuencia
u d1: Referencia de Frecuencia
n d1-01 a d1-17: Referencia de frecuencia 1 a 16 y Referencia de Frecuencia de Marcha Lenta
El variador permite que el usuario alterne entre un máximo de 17 referencias preestablecidas de frecuencia durante la
marcha (lo que incluye la referencia de marcha lenta) mediante los terminales de entrada digital. El variador utiliza los
tiempos de aceleración y desaceleración que fueron seleccionados al alternar entre cada referencia de frecuencia.
La frecuencia de marcha lenta anula todas las demás referencias de frecuencia, y debe seleccionarse mediante una entrada
digital independiente.
Las referencias de multivelocidades 1, 2 y 3 pueden proporcionarse mediante entradas analógicas.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d1-01 a d1-16 Referencia de Frecuencia de 1 a 16 0.00 a 400.00 Hz <1> <2> 0.00 Hz <2>
d1-17 Referencia de Frecuencia de Marcha Lenta 0.00 a 400.00 Hz <1> <2> 6.00 Hz <2>
<1> El límite superior se determina por la frecuencia de salida máxima (E1-04) y el límite superior para la referencia de frecuencia (d2-01).
<2> Las unidades de configuración se determinan mediante el parámetro o1-03. El valor predeterminado es "Hz" (o1-03 = 0) en los modos de
control de V/f, V/f con PG, OLV, CLV y OLV/PM. El valor predeterminado para los modos de control AOLV/PM y CLV/PM expresa la
referencia de frecuencia como porcentaje (o1-03 = 1).
Selección de velocidad de pasos múltiples
Para utilizar varias referencias de velocidad para una secuencia de velocidad de pasos múltiples, configure los parámetros
H1-oo en 3, 4, 5 y 32. Para asignar la referencia de marcha lenta a una entrada digital, configure H1-oo en 6.
Notas sobre el uso de entradas análogas como multivelocidades 1, 2 y 3:
• Velocidad de pasos múltiples 1
Configure b1-01 en 1 para configurar la entrada analógica del terminal A1 en velocidad de pasos múltiples 1.
Configure b1-01 en 0 al configurar d1-01, Referencia de frecuencia 1, en velocidad de pasos múltiples 1.
• Velocidad de pasos múltiples 2
Configure H3-06, Selección de Funciones del Terminal A3, en 2 (referencia de frecuencia auxiliar 1) al configurar la
entrada analógica del terminal A3 en velocidad de pasos múltiples 2.
