AVISO: No conecte capacitores de avance de fase ni filtros de ruido LC/RC a los circuitos de salida. No respetar esta indicación puede

dañar el variador, los capacitores de avance de fase, los filtros de ruido LC/RC o los interruptores de circuito de falla de tierra.

n

Longitud del cable entre el variador y el motor

La caída de tensión en el cable del motor puede reducir el torque del motor cuando el cableado entre el variador y el motor

es demasiado largo, especialmente con una salida de baja frecuencia. Esto también puede ser un problema cuando los

motores están conectados en paralelo con un cable de motor bastante largo. La corriente de salida del variador aumenta

con la corriente de fuga del cable. Un aumento de la corriente de fuga puede desencadenar una situación de sobrecorriente

y debilitar la precisión de la detección de corriente.
Regule la frecuencia de portadora del variador conforme a la

Tabla 3.6

. Si la distancia del cableado del motor supera los

100 m debido a la configuración del sistema, disminuya las corrientes de tierra.

Refiérase a C6-02: Selección de la

Frecuencia de Portadora PAG. 277

.

Tabla 3.6 Longitud del cable entre el variador y el motor

Longitud del cable

50 m o menos

100 m o menos

Más de 100 metros

Frecuencia de portadora

15 kHz o menos

5 kHz o menos

2 kHz o menos

Nota:

1. Al configurar la frecuencia de portadora para variadores que operan varios motores, calcule la longitud del cable como la distancia

total de cableado para todos los motores conectados.

2. La longitud máxima del cable al usar OLV/PM (A1-02 = 5) o AOLV/PM (A1-02 = 6) es 100 m.

n

Cableado de conexión a tierra

Respete las precauciones que se detallan abajo para el cableado de conexión a tierra de uno o varios variadores.

ADVERTENCIA! Peligro de descarga eléctrica. Asegúrese de que el conductor de puesta a tierra cumpla con los estándares técnicos

y las normativas locales de seguridad. Dado que la corriente de fuga excede los 3.5 mA en los modelos 4A0414 y mayores, IEC/EN

61800-5-1 establece que el suministro eléctrico debe desconectarse automáticamente en caso de discontinuidad del conductor de

puesta a tierra o que debe utilizarse un conductor de puesta a tierra con una sección transversal de, al menos,10 mm

2

(Cu) o 16

mm

2

(Al). No respetar esta indicación puede provocar la muerte o lesiones graves.

ADVERTENCIA! Peligro de descarga eléctrica. Siempre utilice un cable de conexión a tierra que cumpla con los estándares técnicos

para equipos eléctricos y reduzca al mínimo el largo del cable de conexión a tierra. Una conexión a tierra inadecuada del equipo puede

generar potenciales eléctricos peligrosos en el chasis del equipo, lo que podría ocasionar muertes o lesiones graves.

ADVERTENCIA! Peligro de descarga eléctrica. Asegúrese de conectar a tierra el terminal de tierra del variador (clase de 200 V: puesta

a tierra de 100 Ω o menos; clase de 400 V: puesta a tierra de 10 Ω o menos; clase de 600 V: puesta a tierra de 10 Ω o menos). Una

conexión a tierra inadecuada podría ocasionar muertes o lesiones graves al entrar en contacto con un equipo eléctrico sin conexión a

tierra.

AVISO: No comparta el cable de conexión a tierra con otros dispositivos, como máquinas de soldar o equipos eléctricos de mucha

corriente. La conexión a tierra inadecuada de los equipos podría causar un funcionamiento incorrecto en los equipos o el variador,

debido a interferencias eléctricas.

AVISO: Si utiliza más de un variador, conéctelos a tierra según las instrucciones. La conexión a tierra inadecuada de los equipos podría

producir el funcionamiento anormal de los variadores o equipos.

Consulte la

Figura 3.26

si utiliza múltiples variadores. No conecte el cable de conexión a tierra en lazo.

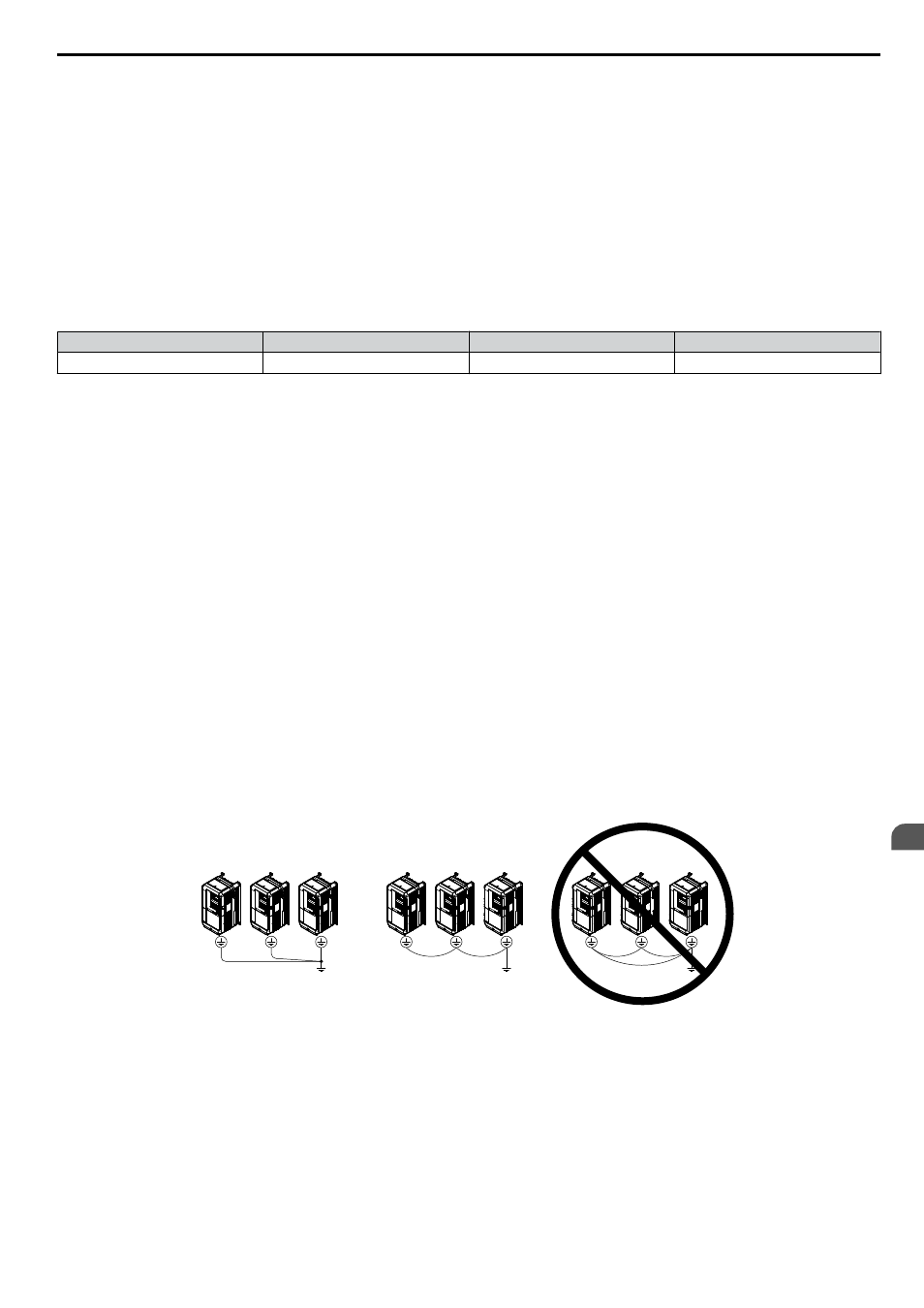

Figura 3.26 Cableado de múltiples variadores

n

Cableado del circuito principal

ADVERTENCIA! Peligro de descarga eléctrica. Desconecte el suministro eléctrico del variador antes de realizar el cableado de los

terminales del circuito principal. No respetar esta indicación puede provocar la muerte o lesiones graves.

Realice el cableado de los terminales del circuito principal una vez que la tarjeta de terminales esté conectada a tierra

correctamente.
En los modelos 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032, se coloca una cubierta sobre el bus de CC y

los terminales del circuito de frenado antes del envío, para ayudar a evitar errores de cableado. Utilice un cortacables para

cortar las cubiertas y adaptarlas a los terminales.

3.8 Cableado del circuito principal

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

159

3

Instalación eléctrica
