n Modelos trifásicos de 200 V CA 2A0169F y 2A0211F
Modelos trifásicos de 400 V CA 4A0139F a 4A0165F
Modelos trifásicos de 600 V CA 5A0062F a 5A0099F
A
J
B
C
D
E F
G
H
I
K
L
M
N
O
P
A – Protector del ventilador
B – Ventilador de enfriamiento
C – Soporte del ventilador
D – Cubierta delantera
E – Puerto USB (tipo B)
F – Operador digital
G – Cubierta del variador
H – Cubierta de terminales I – Cubierta delantera de la
abrazadera de conductos
portacables
J – Cubierta delantera
K – Abrazadera de conductos
portacables
L – Tarjeta de terminales
M – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
N – Disipador de calor
O – Orificio de montaje
P – Cubierta protectora superior

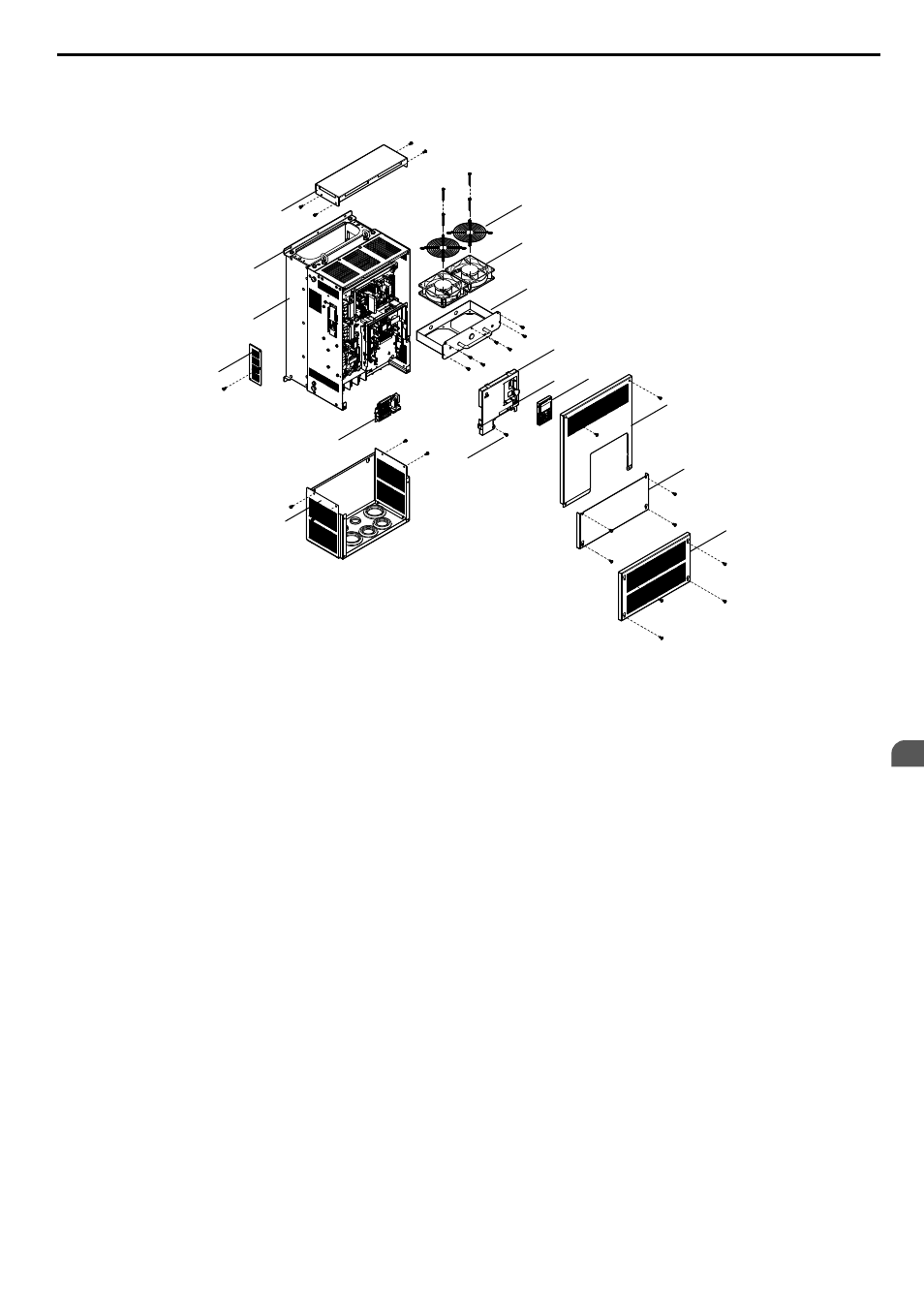

Figura 1.4 Vista despiezada de los componentes del gabinete IP20/NEMA tipo 1 (modelo 4A0165F)
1.5 Nombres de los componentes
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 43
1
Recepción
