1.5 Nombres de los componentes
Esta sección proporciona una descripción general de los componentes del variador que se describen en este manual.
Nota: 1. Refiérase a Uso del operador digital PAG. 179 para obtener una descripción del teclado del operador.
2. Según el modelo, el variador puede tener entre cero y dos ventiladores de enfriamiento.
u Gabinete IP20/NEMA tipo 1
n Modelos trifásicos de 200 V CA 2A0004F a 2A0081F
Modelos trifásicos de 400 V CA 4A0002F a 4A0044F
Modelos trifásicos de 600 V CA 5A0003F a 5A0032F
A
C
D
B
G F
E
H
I
J
K
L
M
N
O
A – Cubierta delantera
B – Puerto USB (tipo B)
C – Operador digital
D – Cubierta de terminales
E – Tornillo de la cubierta de
terminales
F – Cubierta delantera de la
abrazadera de conductos
portacables
G – Casquillo de caucho
H – Abrazadera de conductos
portacables
I – Tarjeta de terminales
J – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
K – Disipador de calor
L – Orificio de montaje
M – Cubierta protectora superior
N – Ventilador de enfriamiento
<1>
O – Protector para dedos <1>

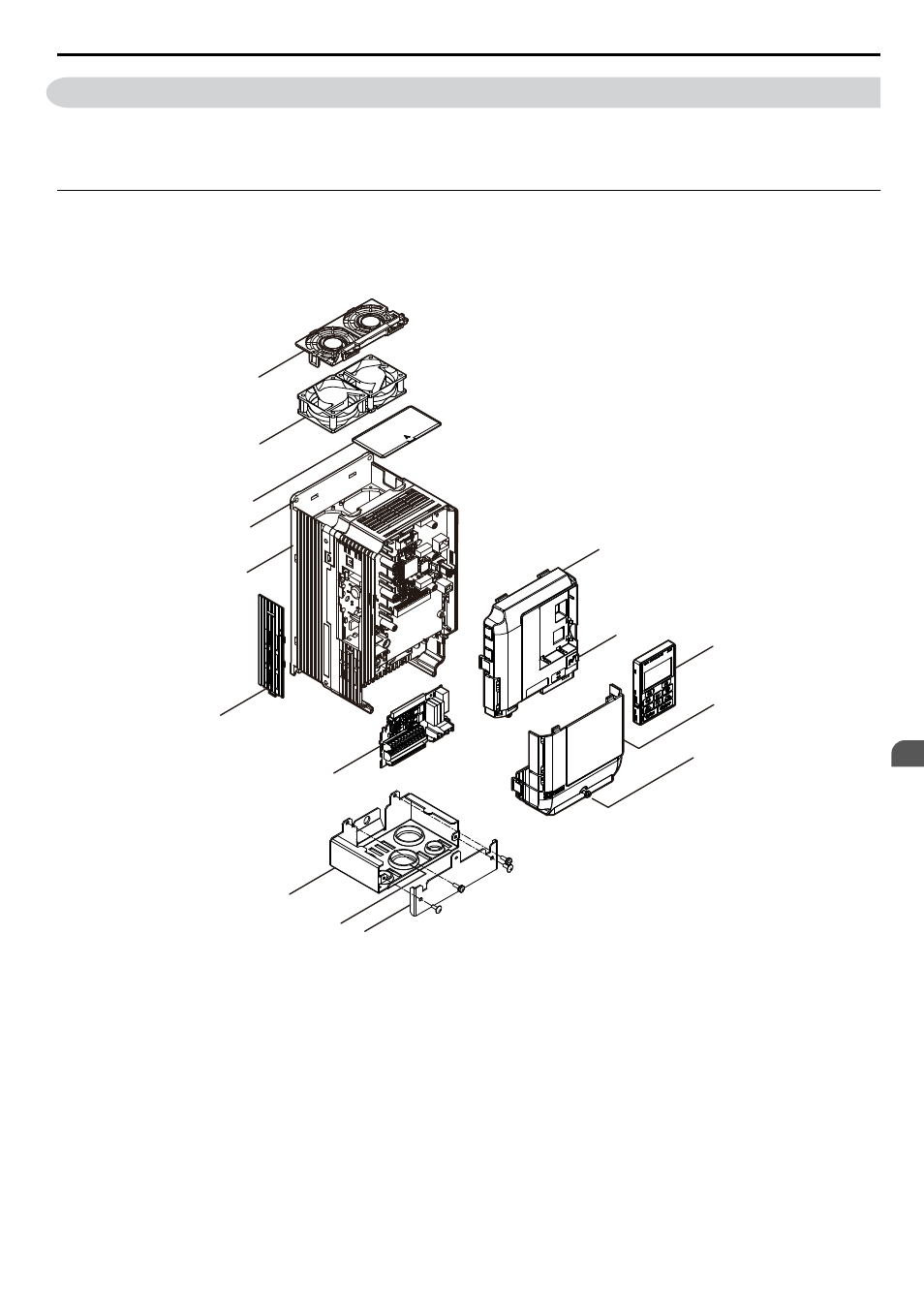

Figura 1.2 Vista despiezada de los componentes del gabinete IP20/NEMA tipo 1 (modelo 2A0030F)
<1> Los modelos de variadores 2A0018, 2A0021, 4A0007 a 4A0011, 5A0006F y 5A0009F tienen un solo ventilador de
enfriamiento. Los modelos de variadores 2A0004 a 2A0012, 4A0002 a 4A0005, 5A0003F y 5A0004F no tienen ventilador
de enfriamiento ni protector para dedos.
