Polarización
Frecuencia
de salida
Comando Arriba 2
Valor de d4-06
5 s
La polarización se guarda en el parámetro d4-06
5 s

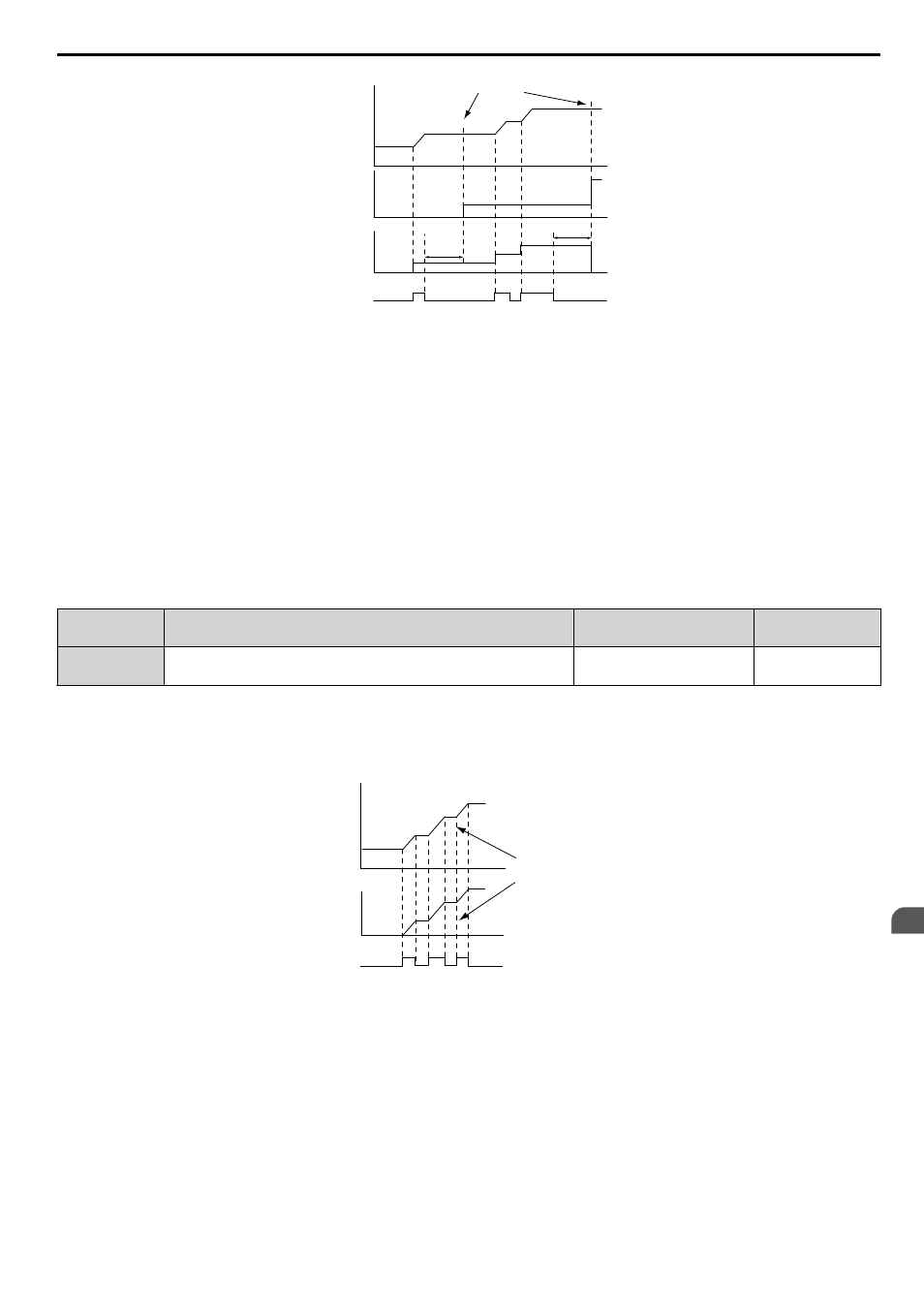

Figura 5.49 Ejemplo de Arriba/Abajo 2 con una referencia distinta al operador digital y d4-01 = 1
Nota:
Configure los límites de Arriba/Abajo 2 correctamente cuando utilice d4-01 = 1 en combinación con la función de Arriba/Abajo 2.
Límite Inferior de Polarización de la Referencia de Frecuencia (Arriba/Abajo 2) PAG. 287
para conocer los detalles sobre las
configuraciones de límites.
Eliminación del valor guardado
Según la función que se utiliza, es posible eliminar el valor de referencia de frecuencia guardado de esta forma:
• Liberar la entrada programada para el sostenimiento de la aceleración.
• Configurar un comando Arriba o Abajo cuando no hay un comando de Marcha activo.
• Restablecer el parámetro d4-06 a cero.
Refiérase a d4-06: Polarización de la Referencia de Frecuencia (Arriba/Abajo
para conocer los detalles.
n
d4-03: Paso de Polarización de la Referencia de Frecuencia (Arriba/Abajo 2)
Configura las polarizaciones sumadas a la referencia de frecuencia o restadas de esta mediante la función Arriba/Abajo 2.
N.º
Nombre del parámetro
Rango de
configuración
Predeterminado
d4-03
Paso de Polarización de la Referencia de Frecuencia (Arriba/
Abajo 2)
0.00 a 99.99 Hz
0.00 Hz
La operación depende del valor configurado:
Configuración de d4-03 = 0.00 Hz
Mientras el comando Arriba 2 o Abajo 2 está activado, el valor de polarización se aumenta o reduce mediante los tiempos
de aceleración/desaceleración determinados por el parámetro d4-04.
Polarización
Frecuencia
de salida
El valor de polarización se
aumenta mediante los
tiempos de acel./desacel.
configurados en d4-04
Comando Arriba 2
Figura 5.50 Polarización de Arriba/Abajo 2 cuando d4-03 = 0.00 Hz
Configuración de d4-03
≠ 0.00 Hz
Cuando hay un comando Arriba 2 o Abajo 2 activo, la polarización del valor configurado en d4-03 se aumenta o reduce
en pasos. La referencia de frecuencia cambia según los tiempos de aceleración/desaceleración determinados por el
parámetro d4-04.
5.4 d: Configuración de referencia
