n

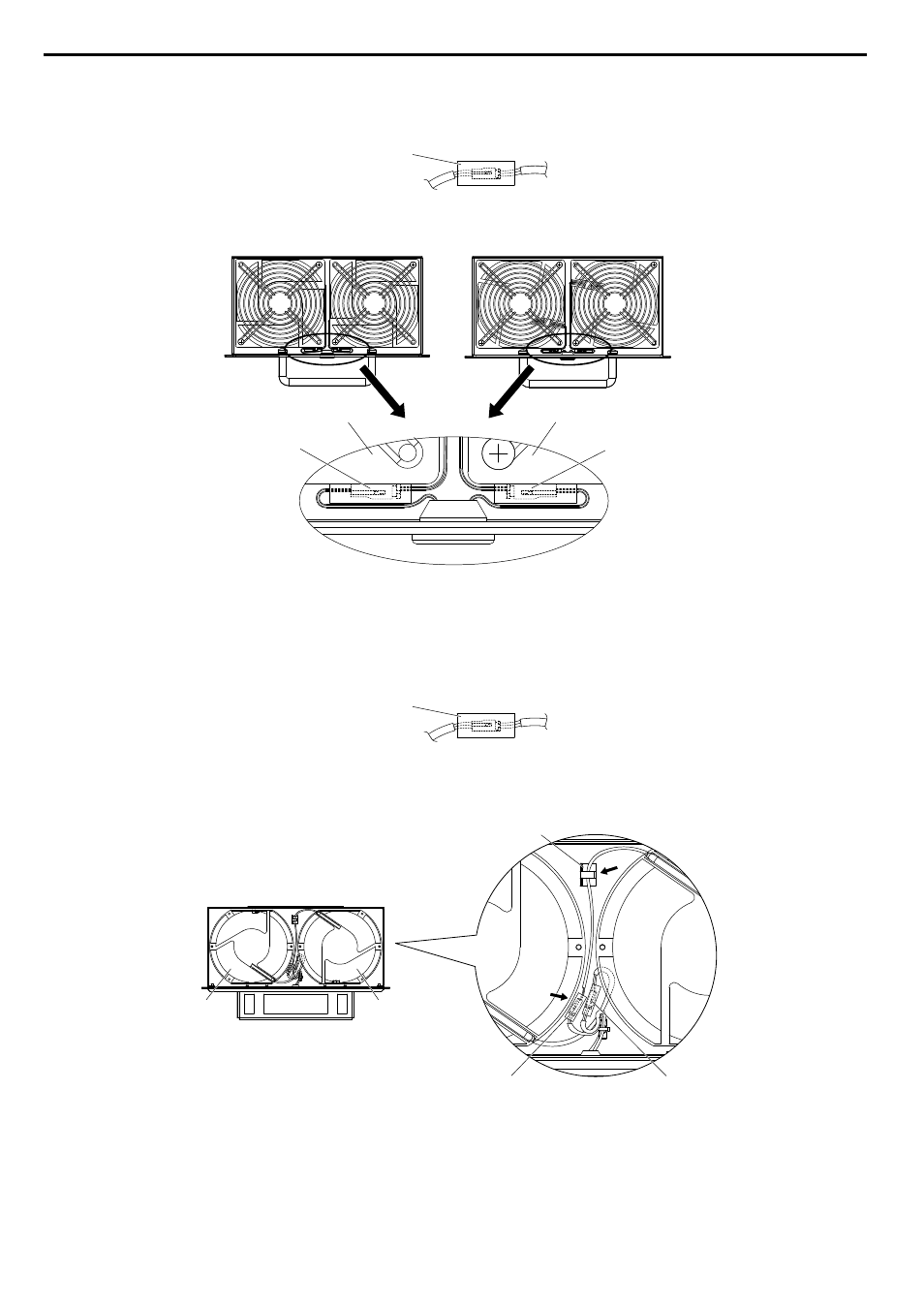

Cableado del ventilador de enfriamiento: 2A0169, 2A0211, 4A0139, 4A0165 y 5A0062 a
5A0099
1.
Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.
Tubo protector
2.
Coloque el conector del ventilador cubierto por el tubo, como se muestra en la
2A0169, 2A0211, 4A0139
5A0062, 5A0077, 5A0099
4A0165
Conector para
ventilador B1
Ventilador B1
Ventilador B2
Conector para
ventilador B2
Figura 7.23 Cableado del ventilador de enfriamiento: 2A0169, 2A0211, 4A0139, 4A0165 y 5A0062 a 5A0099
3.
Asegúrese de que el tubo protector no sobrepase el protector del ventilador.
n
Cableado del ventilador de enfriamiento: 2A0250, 2A0312, 4A0208, 5A0125 y 5A0145
1.
Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.
Tubo protector
2.
Inserte el conector del ventilador B2 y guíe el cable principal del ventilador B2, de modo que el gancho del cable
quede fijo.
Inserte el conector del ventilador B1.
Gancho del cable
Conector para ventilador B2
Conector para ventilador B1
Ventilador
B2
Ventilador
B1
Figura 7.24 Cableado del ventilador de enfriamiento: 2A0250, 2A0312, 4A0208, 5A0125 y 5A0145
3.
Asegúrese de que el tubo protector no sobrepase el protector del ventilador.
7.4 Ventiladores de enfriamiento del variador
