SECCIÓN B-B

(2) TERMINALES DE
PUESTA A TIERRA

TERMINALES DEL

CIRCUITO DE CONTROL

TERMINALES

DEL CIRCUITO

PRINCIPAL

Unidad: in. [mm]

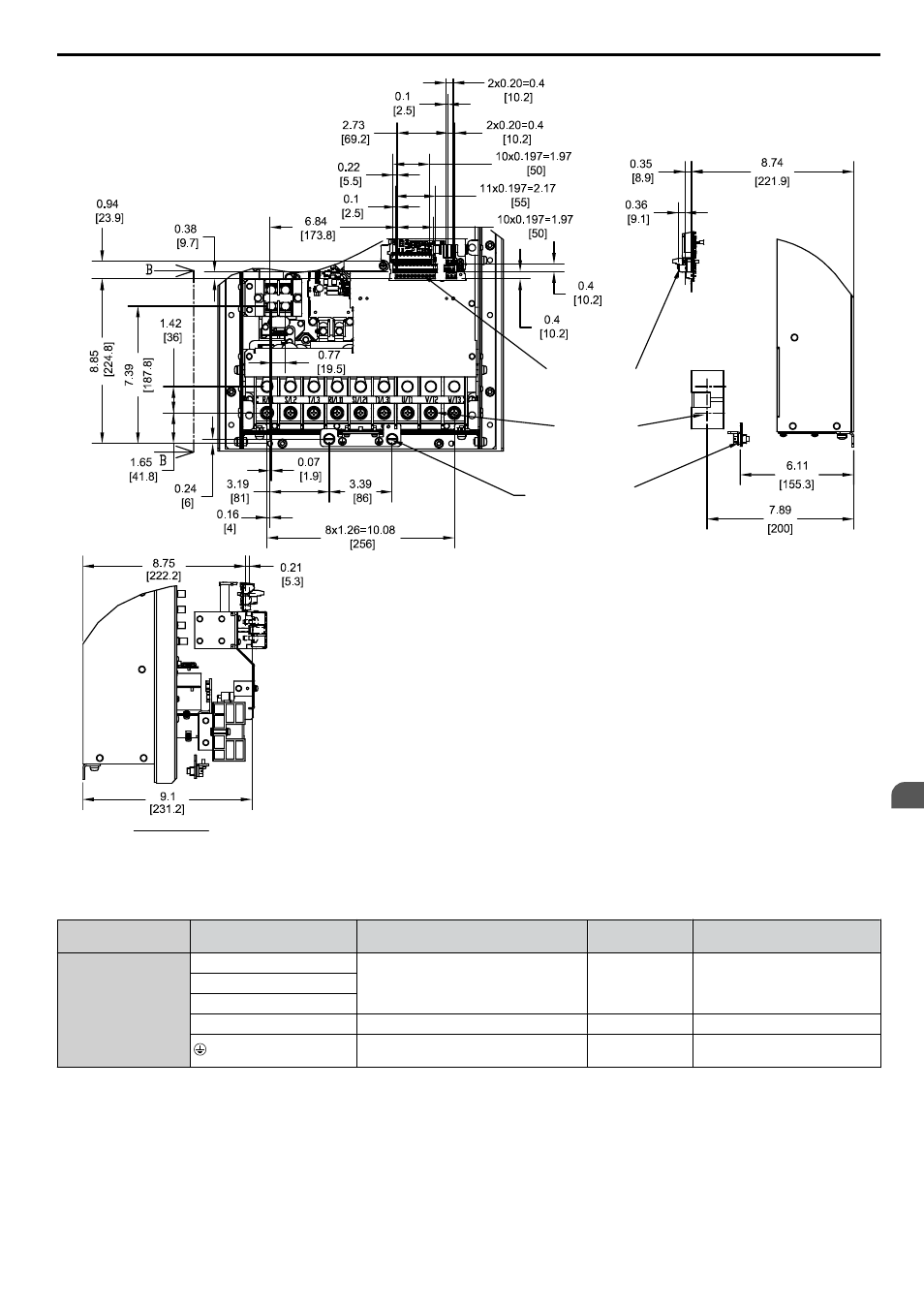

Figura 2.44 Modelos 4T0088 y 4T0103

Tabla 2.24 Especificaciones de terminales y cables del circuito principal y de puesta a tierra de los modelos 4T0088 y 4T0103

de 12 pulsos

Modelo de variador

Terminal

Rango de cable

AWG, kcmil

Tamaño del

tornillo

Torque de ajuste

N·m (lb.in.)

4T0088

<1>

4T0103

<1>

R/L1, S/L2, T/L3

6 a 250 (13.3 a 127)

M8

9 a 11 (79.7 a 97.4)

R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3
B1, B2

22 a 1/0 (0.3 a 53.5)

M6

2.5 a 3.0 (22.1 a 26.6)

Consulte el tamaño del cable en los códigos

correspondientes

M8

9 a 11 (79.7 a 97.4)

<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña

de montaje y la No-Pestaña de montaje Manual de instalación).

2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

103
