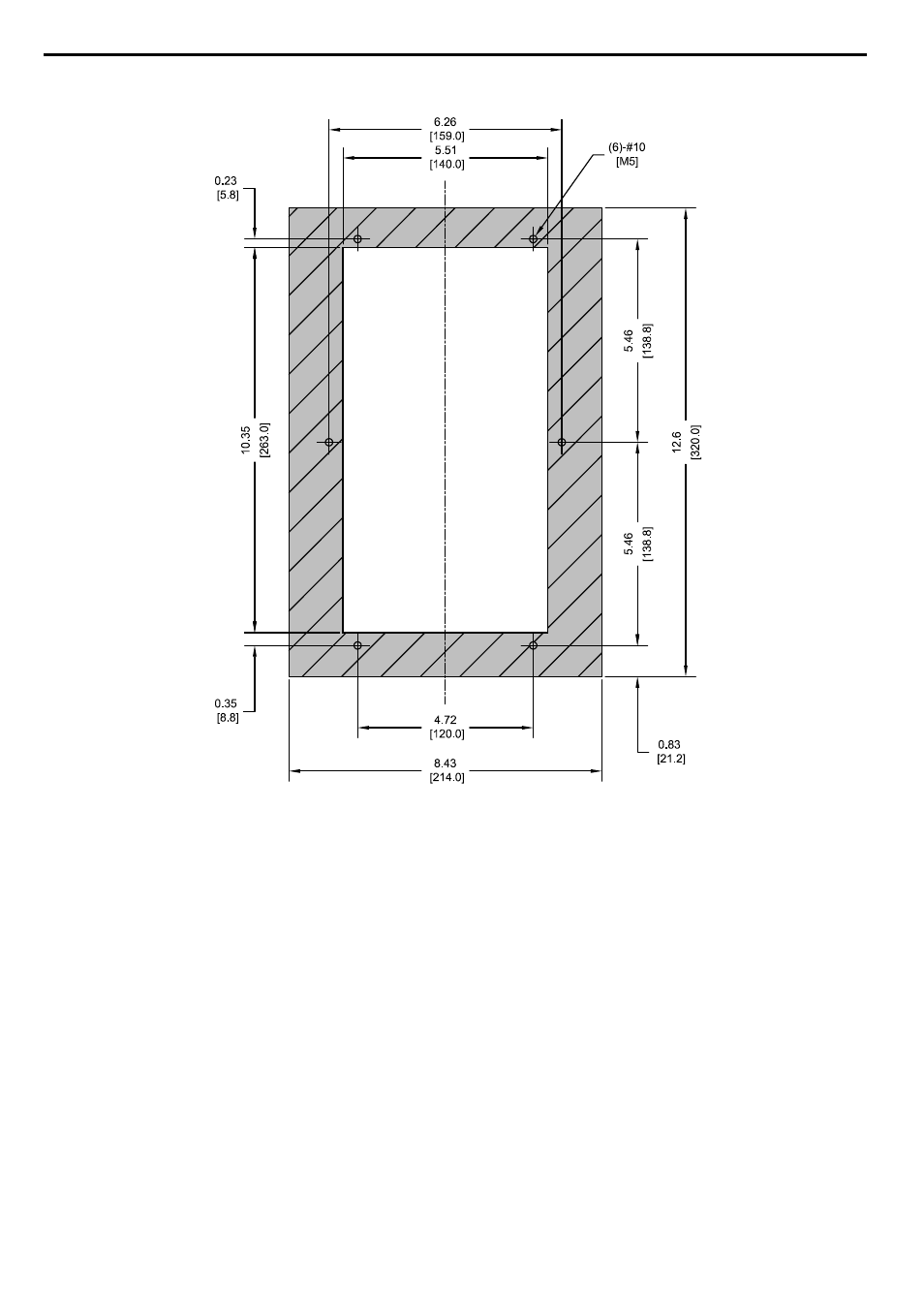

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
Unidad: in. [mm]
CORTE
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
D = 1.97 in. [50 mm] MENOS EL ESPESOR DEL PANEL
Figura 2.17 Modelos 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
