Yaskawa CIMR-AU 200V - Manual (Página 93)

u Modelos tipo brida 2A0110 y 4o0058
n Dimensiones exteriores y de montaje del modelo tipo brida
Unidad: in. [mm]
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL
NOTA: Se necesita una barra de separación, para evitar daños durante el izaje.
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(2) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
ROSCA M8
(8) ORIFICIOS DE MONTAJE
PARA TORNILLOS DE 1/4 in. [M6]
AIRE
AIRE
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL

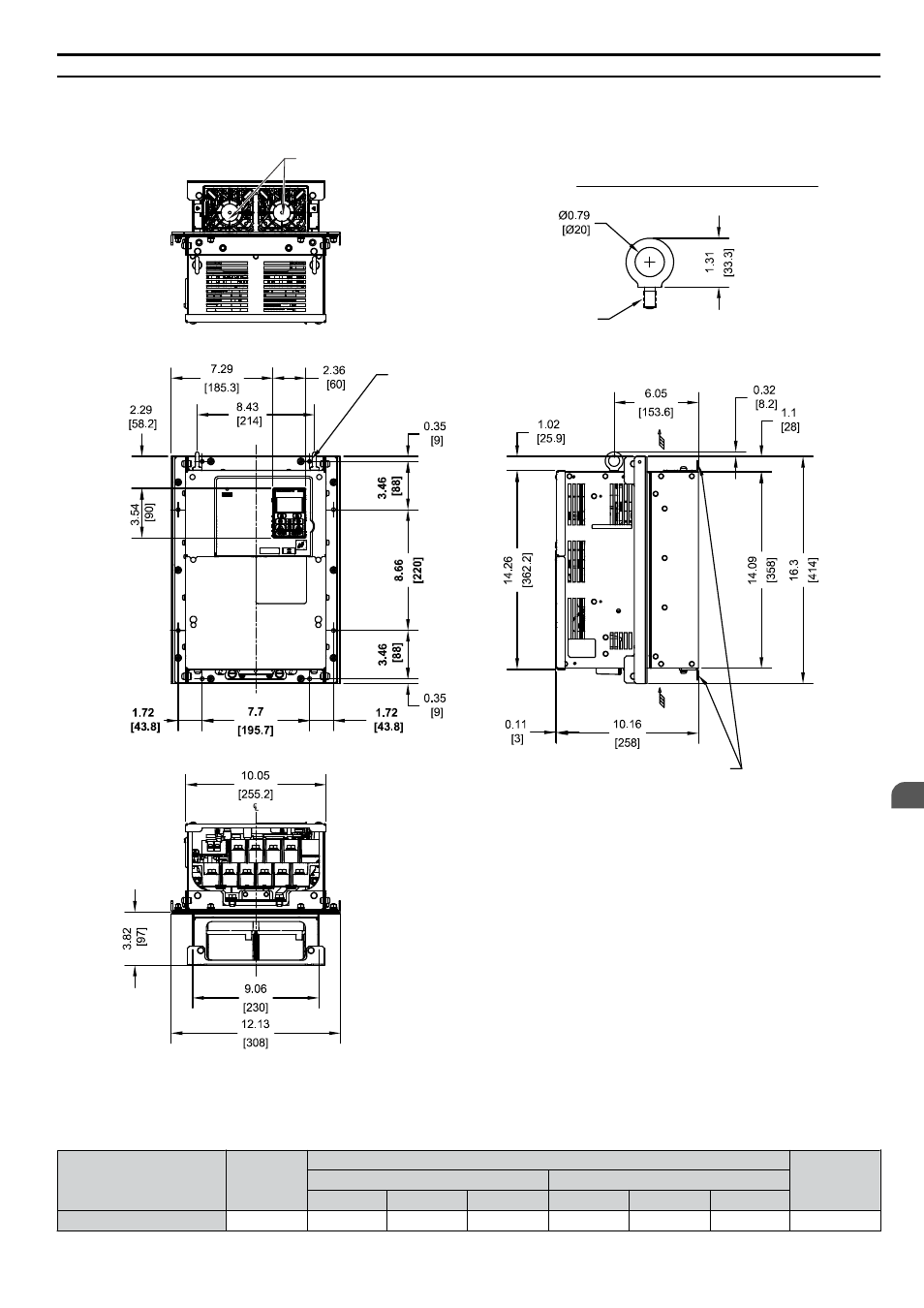

Figura 2.34 Modelos 2A0110 y 4o0058
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.19 Modelos 2A0110 y 4o0058
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
2A0110 200 286 719 1005 211 510 721 23 (50.6)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 93
2
Instalación mecánica
