Interfaz RS-422

R

R+
S

S+

IG

PLC

Variador

Variador

Variador

S

S+
R

R+
IG

S

S+
R

R+
IG

S

S+
R

R+
IG

S2

OFF
(apagado)

S2

OFF
(apagado)

S2

ON
(encendido)

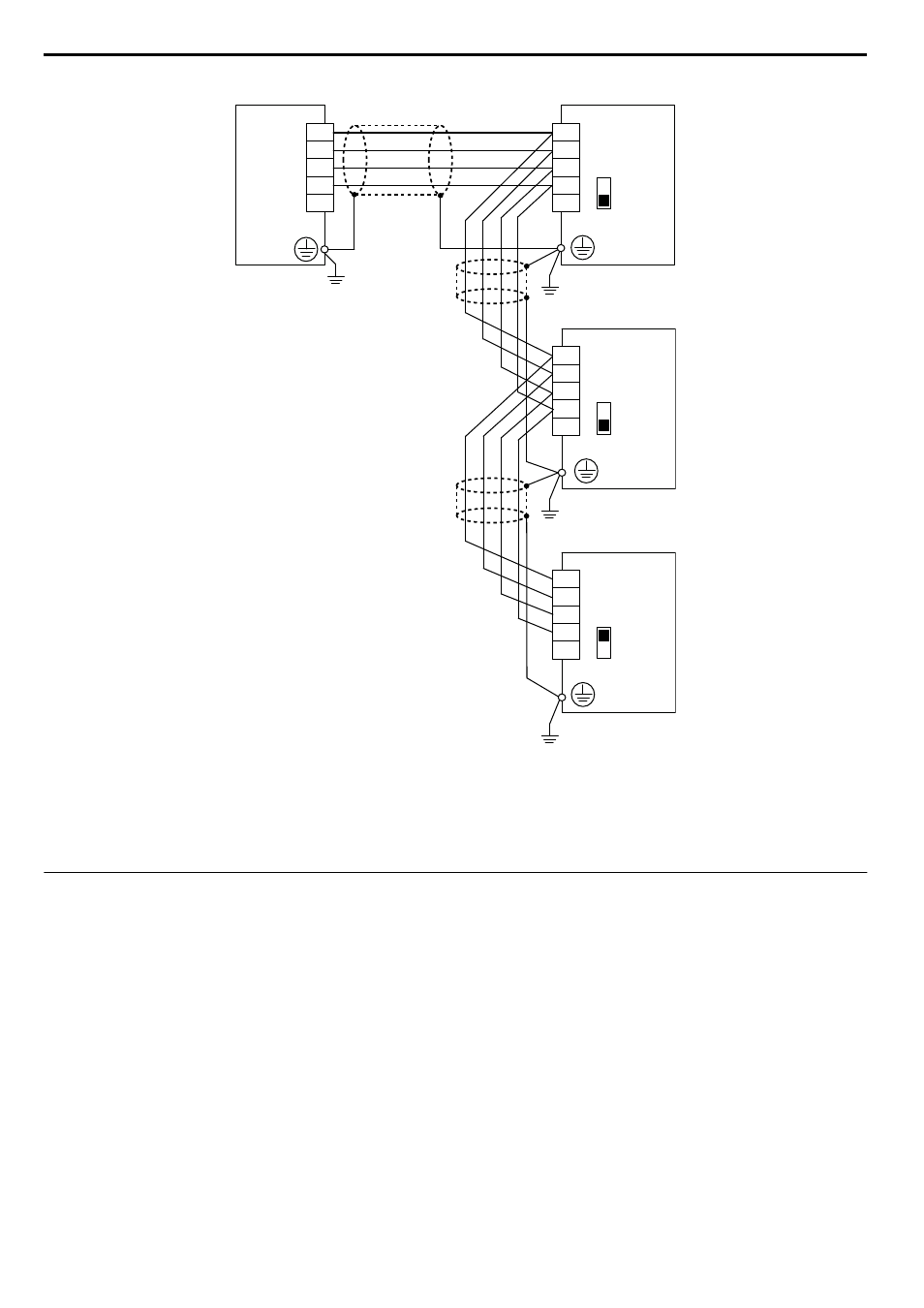

Figura C.4 Interfaz RS-422

Nota:

1. Coloque el interruptor DIP S2 en posición apagada en el variador, ubicado al final de la red. Coloque el interruptor DIP S2 en

posición encendida para todos los demás dispositivos esclavos.

2. Configure H5-07 en 1 cuando utilice la interfaz RS-422 en un circuito de reducción múltiple.

Configure H5-07 en 0 cuando utilice la interfaz RS-422 en un circuito punto a punto.

u

Cierre de red

Es necesario cerrar los dos extremos de la línea de red MEMOBUS/Modbus. El variador posee un resistor de terminación

incorporado que puede activarse o desactivarse con el interruptor DIP S2. Si un variador se ubica en el extremo de una

línea de red, active el resistor de terminación colocando el interruptor DIP S2 en posición ON (encendido). Desactive el

resistor de terminación en todos los esclavos que no se ubiquen en los extremos de la línea de red.

C.3 Conexión a una red

742

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
