C.3 Conexión a una red
Esta sección explica cómo conectar el variador a una red MEMOBUS/Modbus y el cierre de red necesario para una
conexión.
u
Conexión con cable de red
Siga las instrucciones siguientes para conectar el variador a una red MEMOBUS/Modbus.
1.
Con el suministro eléctrico desconectado, conecte el cable de comunicaciones al variador y al dispositivo maestro.
Utilice los terminales TB5 para MEMOBUS/Modbus.
(TB5)
S–
S+
R–
R+
IG
Enviar (–)
Enviar (+)
Recibir (–)
Recibir (+)
Conexión a tierra
con blindaje
IG R+ R- S+ S-

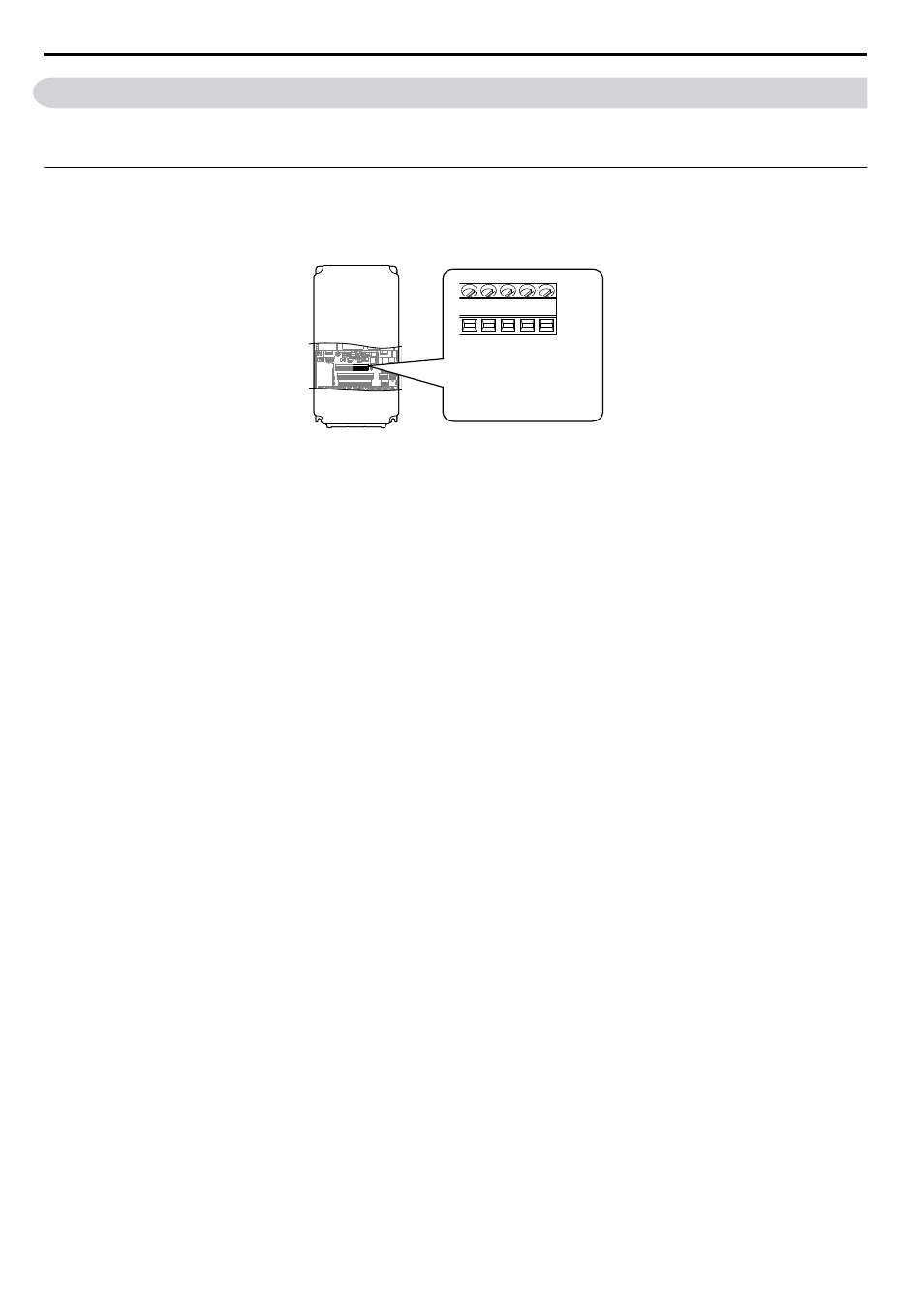

Figura C.2 Terminales de conexión del cable de comunicaciones seriales (TB5)
Nota:
Separe los cables de comunicaciones de los cables del circuito principal y de otros cableados y cables de suministro
eléctrico. Utilice cables blindados para los cables de comunicaciones y abrazaderas correctamente blindadas, para evitar
problemas de ruido. Al utilizar comunicaciones RS-485, conecte S+ a R+ y S- a R-, tal como se observa en el diagrama
siguiente.
2.
Verifique o configure la selección del resistor de terminación en todos los esclavos. Para esclavos que sean
variadores A1000, utilice la descripción que aparece en
.
3.
Encienda el suministro eléctrico.
4.
Configure los parámetros necesarios para las comunicaciones seriales (H5-01 a H5-12) usando el operador
digital.
5.
Desconecte el suministro eléctrico y espere hasta que la pantalla del operador digital se apague completamente.
6.
Vuelva a encender el suministro eléctrico.
7.
El variador ya está listo para comenzar a comunicarse con el dispositivo maestro.
