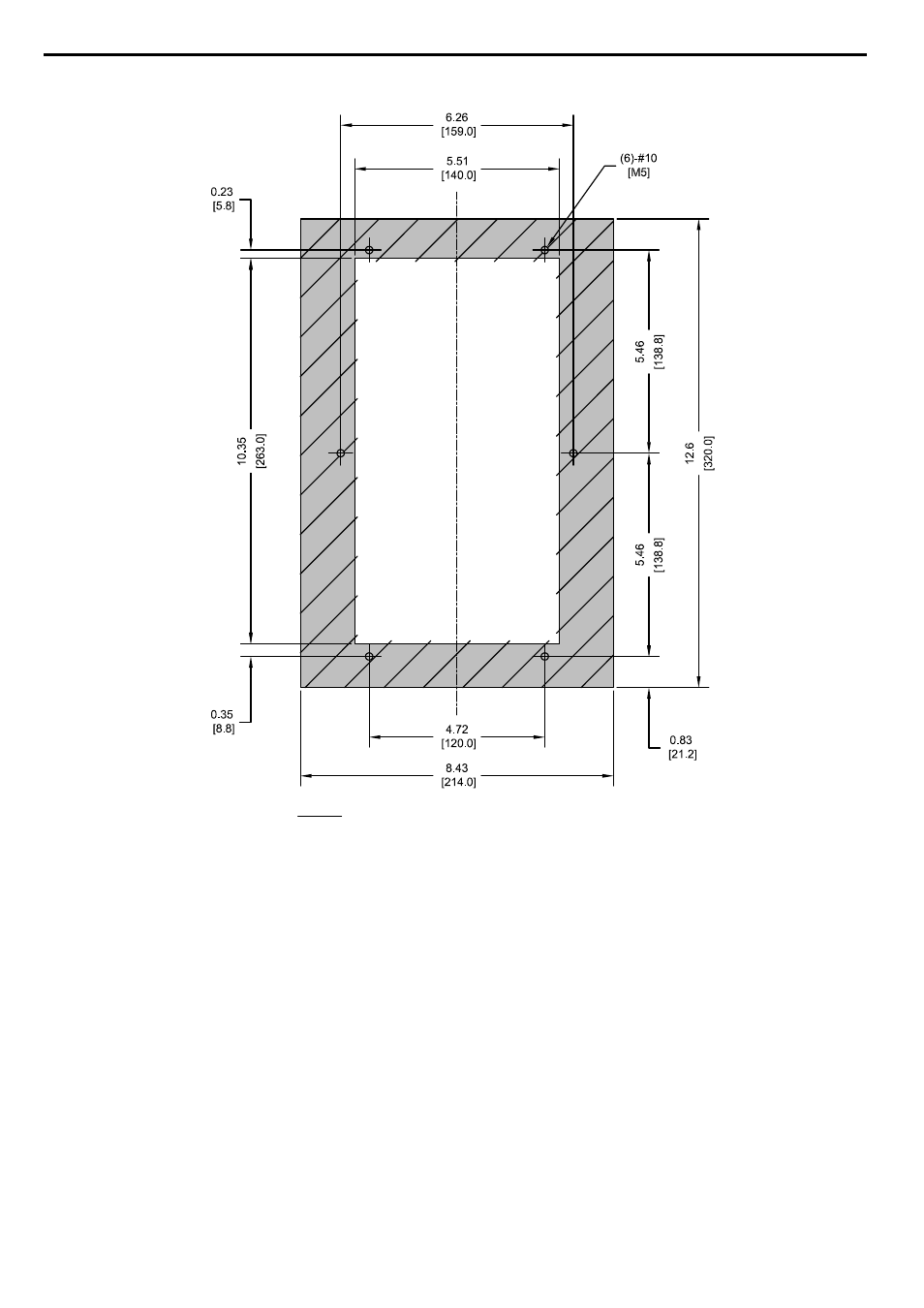

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
Unidad: in. [mm]
CORTE
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
D = 2.36 in. MENOS EL ESPESOR DEL PANEL
Figura 2.20 Modelos 2A0018 y 2A0021, 4A0007 a 4A0011 y 5A0006 y 5A0009
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
