7 h: funciones de terminales – Yaskawa CIMR-AU 200V Manual del usuario
Página 341
L4-04
L4-04
Referencia
de frecuencia
Concordancia
de velocidad 2
ON
(encendido)
OFF
(apagado)
Frecuencia de salida
o velocidad del motor

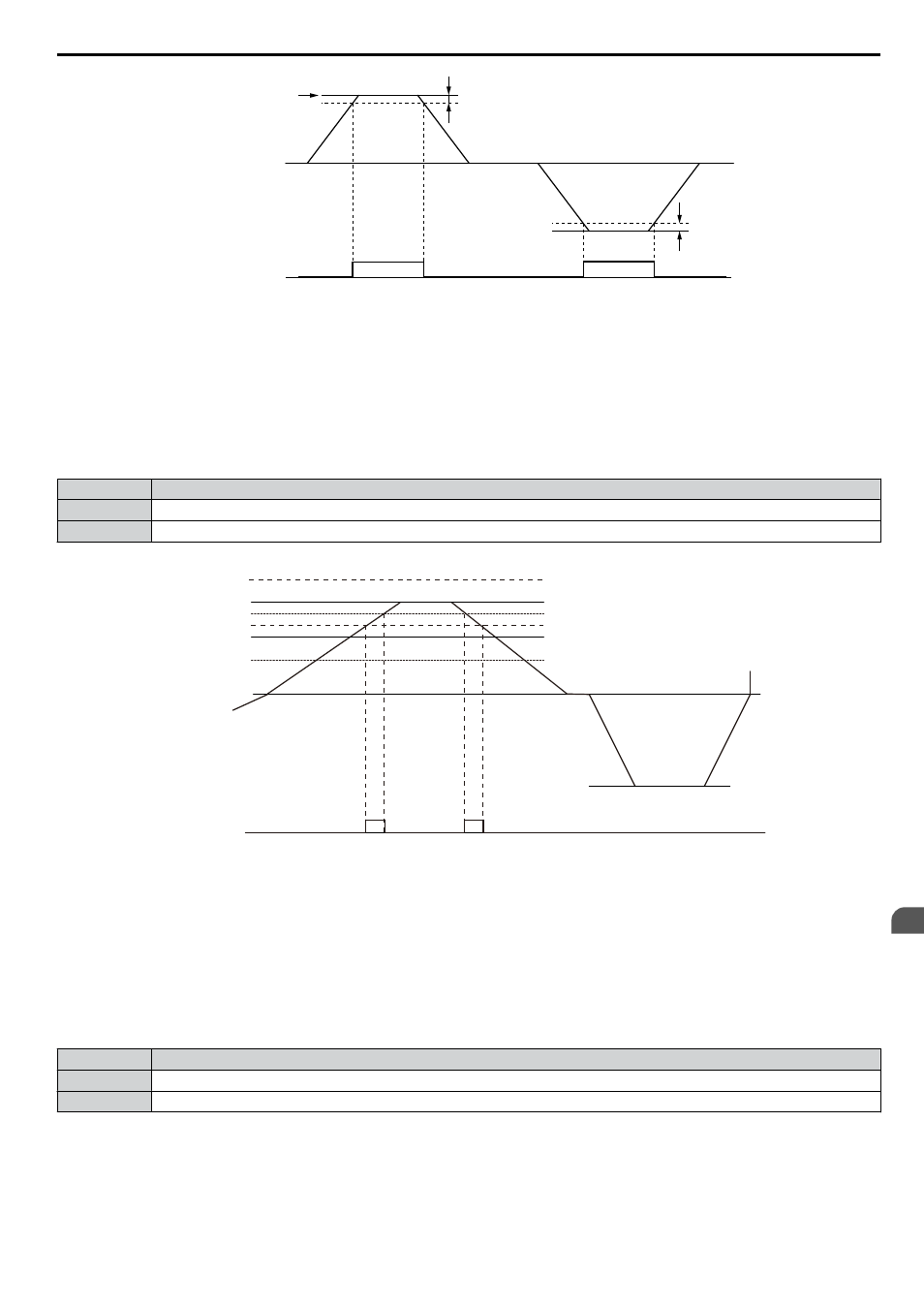

Figura 5.74 Diagrama de tiempo de la concordancia de velocidad 2
obtener información detallada.
Configuración 14: Concordancia de velocidad configurada por el usuario 2 (f
ref
/f
configurada
Concordancia 2)
La salida se cierra cuando la frecuencia de salida real o la velocidad del motor (CLV, CLV/PM) y la referencia de frecuencia
se encuentran dentro del ancho de concordancia de velocidad (L4-04) del nivel programado de concordancia de velocidad
(L4-03).
Estado
Descripción
Abierto
La frecuencia de salida o la velocidad del motor y la referencia de frecuencia se encuentran fuera del rango de L4-03 ±L4-04.
Cerrado
La frecuencia de salida o la velocidad del motor y la referencia de frecuencia se encuentran dentro del rango de L4-03 ±L4-04.
Nota:
El nivel de detección de L4-03 es un valor con signo; la detección funciona únicamente en la dirección especificada.
Referencia de frecuencia
+
L4-04
Referencia de frecuencia
– L4-04
L4-03
L4-03
+
L4-04
L4-03 – L4-04
Referencia
de frecuencia
0 Hz
OFF (apagado)
OFF (apagado)
ON
(encendido)
ON
(encendido)
Referencia de
frecuencia
Durante
la marcha adelante
Frecuencia de salida
Frecuencia de salida
Concordancia de
velocidad configurada
por el usuario 2
Figura 5.75 Ejemplo de concordancia de velocidad 2 configurada por el usuario con valor de L3-04 positivo
obtener información detallada.
Configuración 15: Detección de frecuencia 3
La salida se abre cuando la frecuencia de salida o la velocidad del motor (CLV, CLV/PM) aumentan por encima del nivel
de detección configurado en L4-03 más el ancho de detección configurado en L4-04. El terminal sigue abierto hasta que
la frecuencia de salida o la velocidad del motor caen por debajo del nivel configurado en L4-03. El nivel de detección de
L4-03 es un valor con signo; la detección funciona únicamente en la dirección especificada.
Estado
Descripción
Abierto
La frecuencia de salida o la velocidad del motor están por encima de L4-03 más L4-04.
Cerrado
La frecuencia de salida o la velocidad del motor están por debajo de L4-03 o no superaron L4-03 más L4-04.
