Tabla 5.6 Configuraciones de entrada analógica para obtener la referencia de frecuencia usando señales de corriente
Terminal
Nivel de
señal
Configuración de los parámetros
Notas
Selección del nivel
de señal
Selección de la
función
Ganancia Polarización
A2
4 a 20 mA H3-09 = 2
H3-10 = 0
(Polarización de
frecuencia)
H3-11 H3-12
Asegúrese de que el interruptor
DIP S1 de la tarjeta de terminales
esté configurado en "I" para la
entrada de corriente.
0 a 20 mA H3-09 = 3
Variador
A1 Entrada analógica 1
0 ó 4 a 20 mA
AC Entrada analógica común
+V
-V
10.5 V, 20 mA de suministro eléctrico
-10.5 V, 20 m A de suministro
eléctrico
A2 Entrada analógica 2
A3 Entrada analógica 3
Interruptor
DIP S1
V I

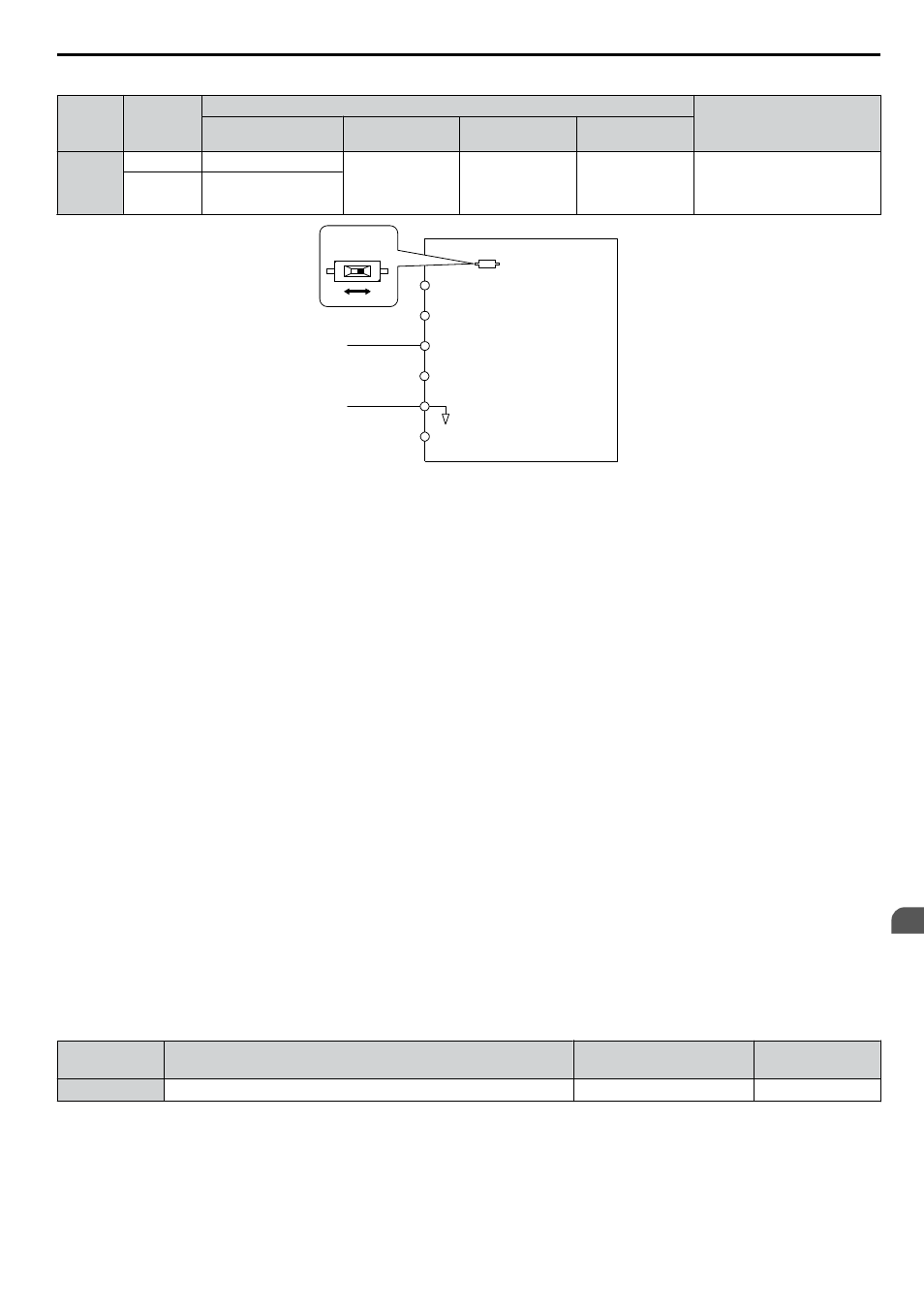

Figura 5.2 Configuración de la referencia de frecuencia como señal de corriente en el terminal A2
Alternar entre las referencias de frecuencia principal y auxiliar
La entrada de referencia de frecuencia puede cambiarse entre los terminales analógicos A1, A2 y A3 usando las entradas
de multivelocidad. Refiérase a Selección de velocidad de pasos múltiples PAG. 279 para conocer los detalles sobre el
uso de esta función.
Configuración 2: Comunicaciones MEMOBUS/Modbus
Esta configuración exige ingresar la referencia de frecuencia a través del puerto de comunicaciones seriales RS-485/RS-422
(terminales de control R+, R-, S+, S-). Refiérase a Configuración de MEMOBUS/Modbus PAG. 738 para obtener
instrucciones.
Configuración 3: Tarjeta opcional
Esta configuración requiere que la referencia de frecuencia se ingrese a través de una tarjeta opcional conectada al conector
CN5-A en la tarjeta de control del variador. Consulte el manual de la tarjeta opcional para obtener instrucciones sobre
cómo integrar el variador al sistema de comunicaciones.
Nota: Si la fuente de la referencia de frecuencia se configura en para una PCB opcional (b1-01 = 3) pero no se instala una tarjeta opcional,
en la pantalla de operador digital aparece un error de operación oPE05, y el variador no funciona.
Configuración 4: Entrada del tren de pulsos
Esta configuración requiere que una señal de tren de pulsos para el terminal RP proporcione la referencia de frecuencia.
Siga las instrucciones a continuación para verificar que la señal de pulsos funcione adecuadamente.
Verificación del correcto funcionamiento del tren de pulsos
• Configure b1-01 en 4 y configure H6-01 en 0.
• Configure H6-02 en el valor de frecuencia del tren de pulsos que equivalga al 100% de la referencia de frecuencia.
• Ingrese una señal de tren de pulsos en el terminal RP y verifique si la referencia de frecuencia en la pantalla es la correcta.
n b1-02: Selección del Comando de Marcha 1
Determina la fuente del comando de Marcha 1 en el modo REMOTE.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
b1-02 Selección del Comando de Marcha 1 0 a 3 1
Configuración 0: Operador
Esta configuración requiere que el comando de Marcha se ingrese a través de la tecla RUN del operador digital y también
ilumina el indicador LO/RE del operador digital.
Configuración 1: Terminal del circuito de control
Esta configuración requiere que el comando de Marcha se ingrese a través de los terminales de entrada digital mediante
el uso de una de las siguientes secuencias:
5.2 b: Aplicación
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 229
5
Detalles de los parámetros
