A

B

C

A – Ventilador de circulación 1
B – Ventilador de circulación 2

C – Conector del ventilador de

enfriamiento

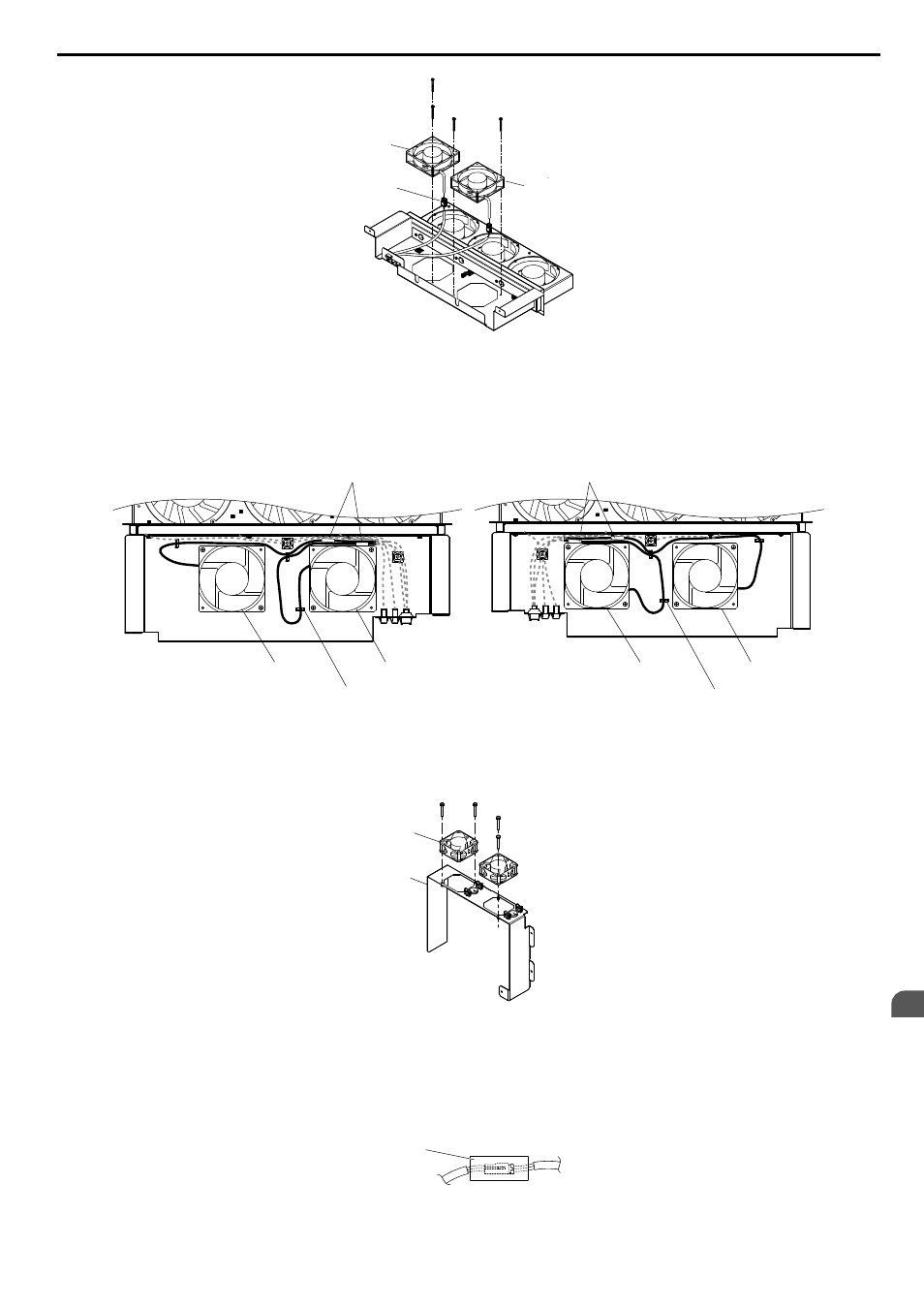

Figura 7.47 Desmontaje de la unidad de ventiladores: 4A0930 y 4A1200

8.

Coloque los conectores del ventilador de enfriamiento y guíe los cables principales de modo que los ganchos los

sujeten.

Ventilador
de circulación B10

Ventilador
de circulación B9

Caja de la unidad del ventilador (D)

Ventilador
de circulación B8

Ventilador
de circulación B7

Gancho

Conector del relé

Gancho

Caja de la unidad del ventilador (I)

Conector del relé

Figura 7.48 Cableado del ventilador de enfriamiento: 4A0930 y 4A1200.

9.

Cambie los ventiladores de enfriamiento del tablero de circuitos.

Nota:

La

Figura 7.49

muestra el ventilador de enfriamiento del tablero de circuitos de la derecha.

A

B

A – Ventilador de enfriamiento del

tablero de circuitos

B – Caja del ventilador de

enfriamiento del tablero de
circuitos

Figura 7.49 Desmontaje de la unidad de ventiladores: 4A0930 y 4A1200

10.

Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.

(Solo ventiladores de enfriamiento del tablero de circuitos).

Tubo protector

11.

Guíe los cables principales a través de los ganchos proporcionados, de modo que queden sujetos.

7.4 Ventiladores de enfriamiento del variador
