n Modelos trifásicos de 200 V CA 2A0110F y 2A0138F
Modelos trifásicos de 400 V CA 4A0058F a 4A0103F
Modelos trifásicos de 600 V CA 5A0041F y 5A0052F
A
B C
E D
F
G
H
I
J
K
L
M
N
O
A – Cubierta delantera
B – Puerto USB (tipo B)
C – Operador digital
D – Tornillo de la cubierta delantera
E – Cubierta del variador
F – Cubierta de terminales
G – Cubierta delantera de la
abrazadera de conductos
portacables
H – Abrazadera de conductos
portacables
I – Tarjeta de terminales
J – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
K – Disipador de calor
L – Orificio de montaje
M – Cubierta protectora superior
N – Ventilador de enfriamiento
O – Protector para dedos

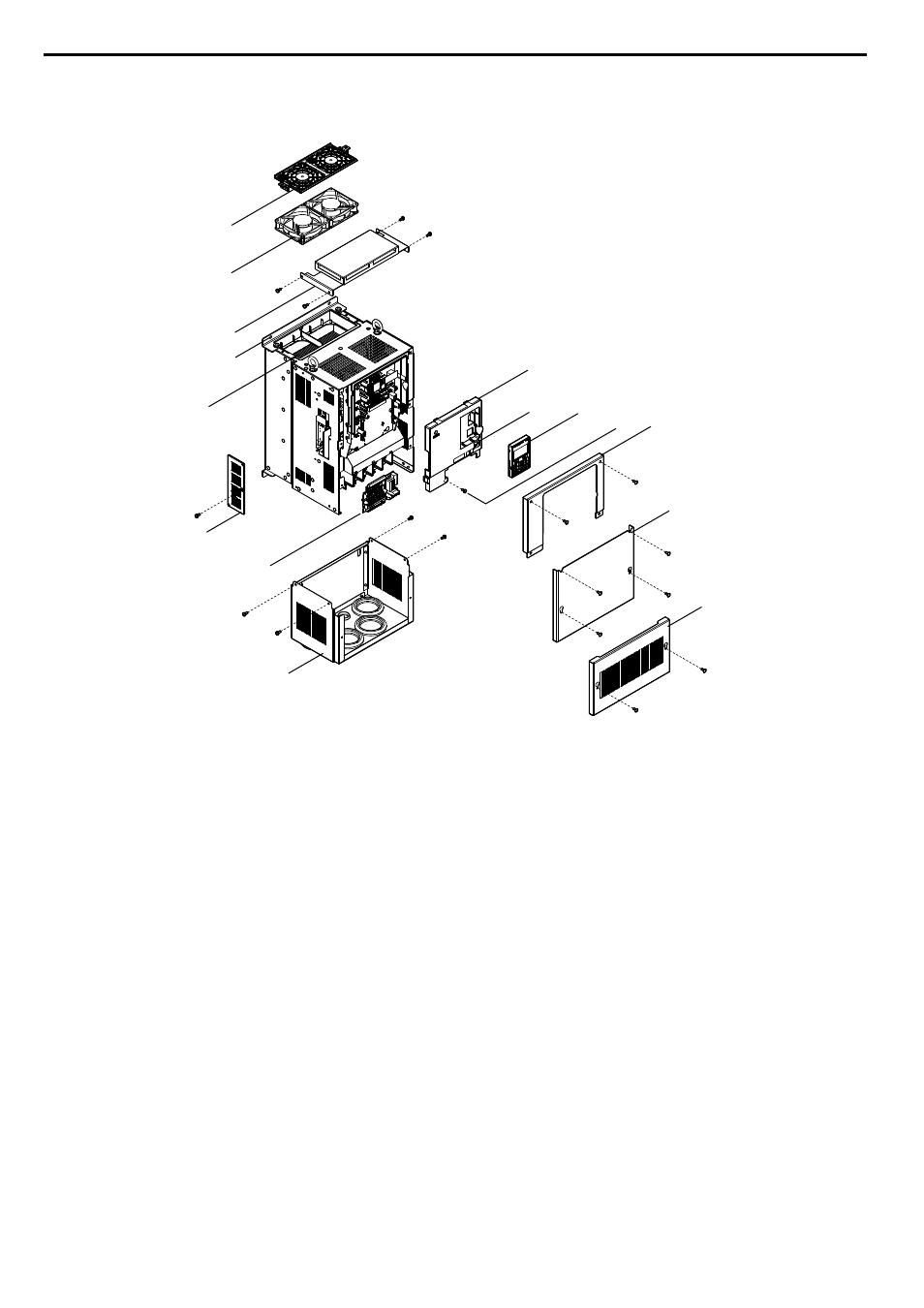

Figura 1.3 Vista despiezada de los componentes del gabinete IP20 (modelo 2A0110F)
