u Modelos tipo brida 2A0250 y 2A0312, 4o0208, y 5A0125 y 5A0145
n Dimensiones exteriores y de montaje del modelo tipo brida
Unidad: in. [mm]
(13) ORIFICIOS DE
MONTAJE PARA TORNILLOS
DE 3/8 in. [M10]
ROSCA M10
VISTA FRONTAL
AIRE
AIRE
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
(2) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
NOTA: Se necesita una barra de separación, para evitar daños durante el izaje.
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
DIM. DE MONTAJE HORIZONTAL
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
DIM. DE MONT
AJE VER
TICAL
DIM. DE MONT
AJE VER
TICAL
DIM. DE MO
N TAJE VER
TICAL
DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL DIM. DE MONTAJE HORIZONTAL

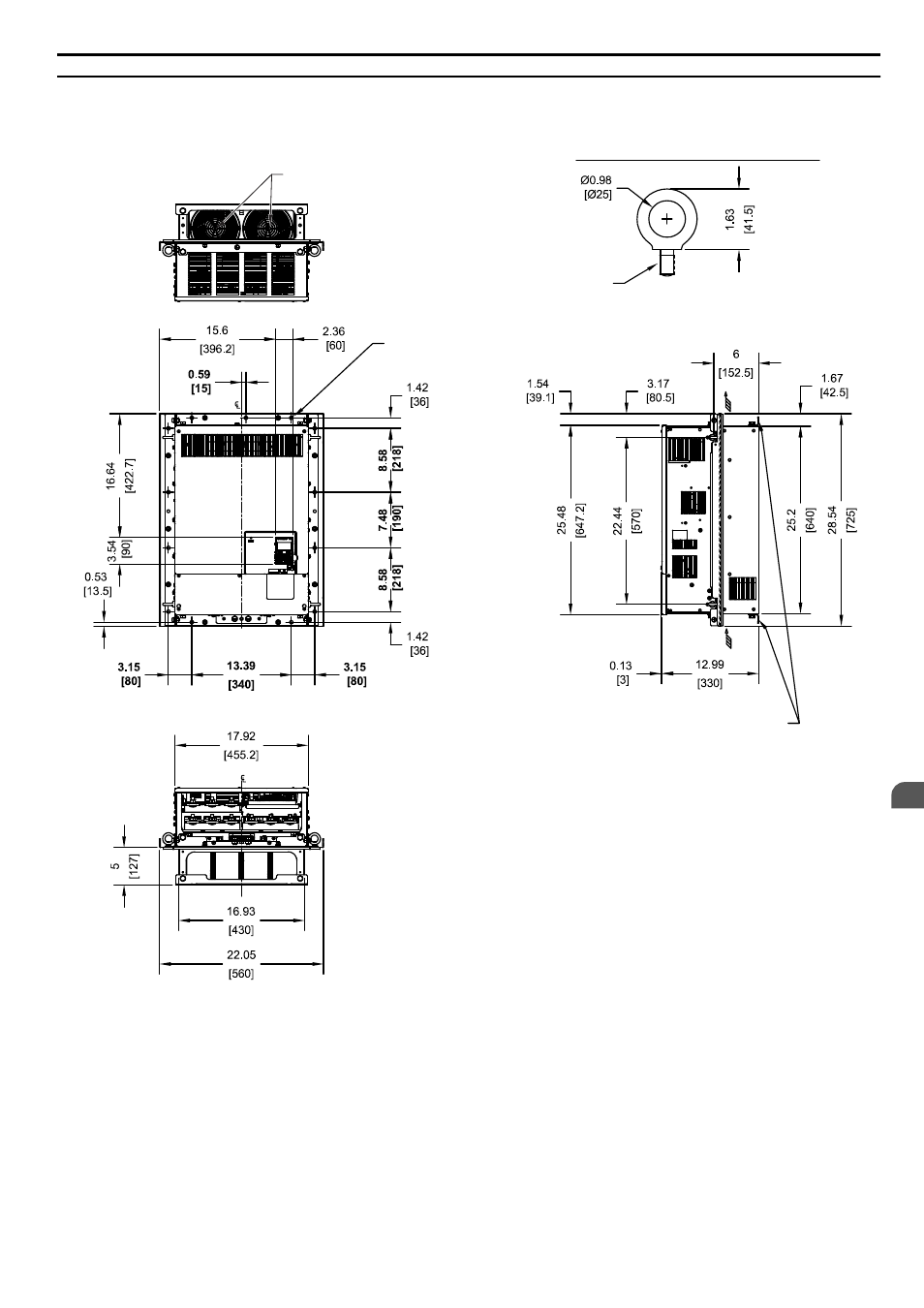

Figura 2.50 Modelos 2A0250 y 2A0312, 4o0208, y 5A0125 y 5A0145
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 109
2
Instalación mecánica
