Montaje interno/embutido
El montaje embutido interno necesita un conjunto de soporte de instalación, que debe adquirirse por separado.
Comuníquese con un representante de Yaskawa para solicitar un conjunto de soporte de instalación y los componentes de
instalación. La Figura 2.13 ilustra cómo colocar el conjunto de soporte de instalación A.
1.
Corte un hueco en el panel cerrado para el operador digital, tal como se observa en la Figura 2.14 .
2.
Monte el operador digital en el soporte de instalación.
3.
Monte el conjunto de soporte de instalación y el operador digital en el panel cerrado.
Panel de protección
Unidad: mm
Operador digital
Juego de soporte de instalación A
M4 × 10
tornillos de cabeza segmentada Phillips × 4
(para paneles con anchos de entre 1 y 1.6)
M3 × 6
tornillos de cabeza plana
Phillips empotrados × 2

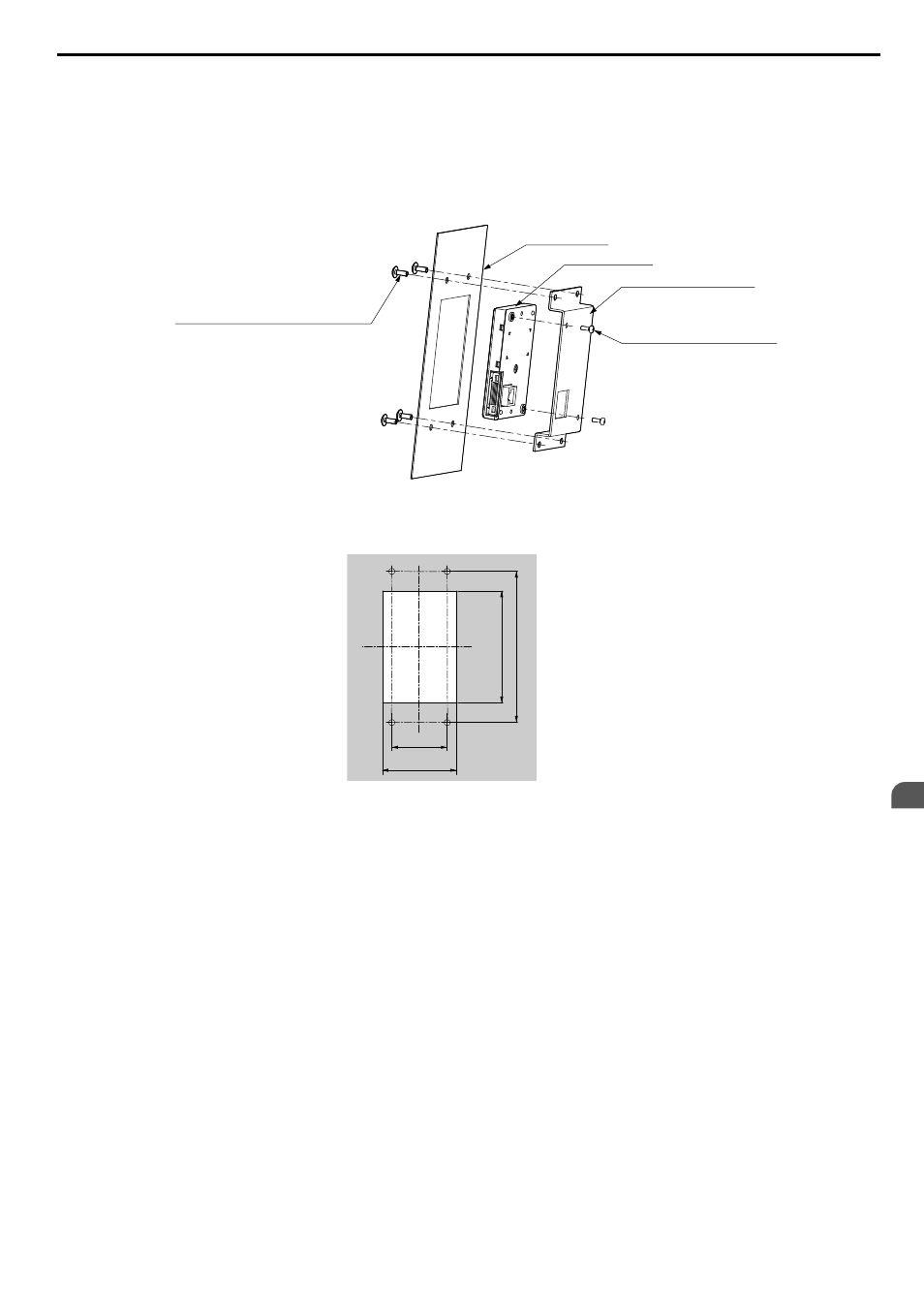

Figura 2.13 Instalación de montaje interno/embutido
Nota: En ambientes con mucho polvo y demás partículas suspendidas, use una empaquetadura entre el panel cerrado y el operador digital.
120
45
59 +0,5
0
89
+0,5 0
Unidad: mm
Figura 2.14 Dimensiones de corte del panel (instalación de montaje interno/embutido)
