Ventilador de enfriamente B6
del tablero de circuito Ventilador de enfriamente B7
del tablero de circuito
Conector del relé Conector del relé

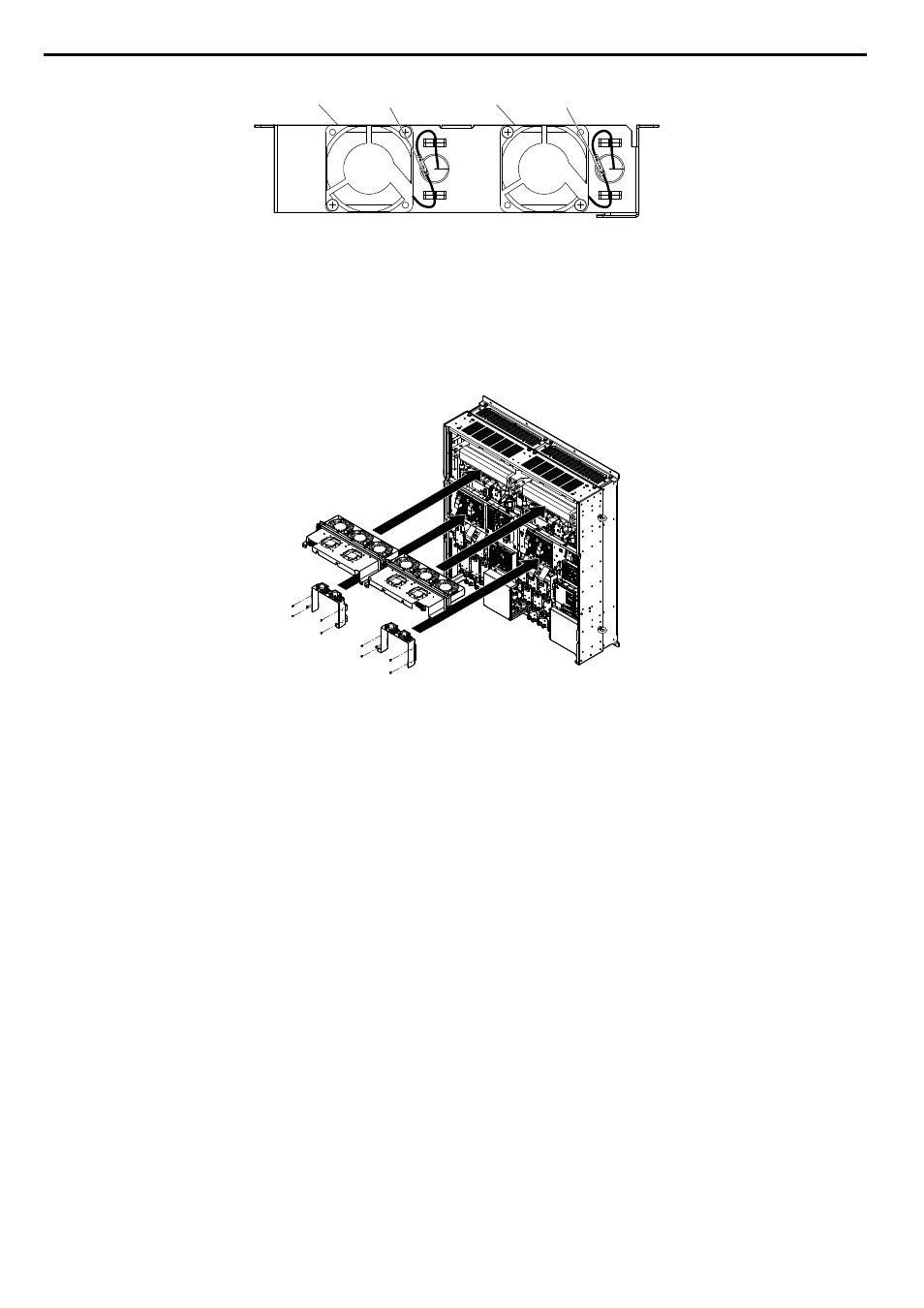

Figura 7.50 Cableado del ventilador de enfriamiento: 4A0930 y 4A1200.
12.
Vuelva a verificar el conector del relé para asegurarse de que está bien conectado.
n Instalación de la unidad de ventiladores de enfriamiento
1.
Invierta el procedimiento que se describió anteriormente para volver a instalar la unidad de ventiladores de
enfriamiento.
Nota: Conecte correctamente los conectores del relé a los conectores de la unidad de ventiladores.
Figura 7.51 Instale la unidad de ventiladores de enfriamiento: 4A0930 y 4A1200
2.
Vuelva a colocar las cubiertas y el operador digital.
3.
Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del
ventilador de enfriamiento en el monitor de mantenimiento.
7.4 Ventiladores de enfriamiento del variador
