<1> La frecuencia de portadora está configurada en 8 kHz en el modelo 2A0169 y en 5 kHz en el modelo 2A0211.

Modelo de variador

Clase de

tensión

Tipo de

entrada

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc =

<1>

)

Interno

Externo

Total

Interno

Externo

Total

4A0139

400

6 pulsos

534

1215

1749

416

908

1324

45 (99.0)

4A0165

668

1557

2225

580

1340

1920

46 (101.2)

4T0139

<2>

12 pulsos

487

1179

1666

447

1100

1547

39 (85.8)

4T0165

<2>

624

1520

2164

629

1647

2276

40 (88.2)

<1> La frecuencia de portadora está configurada en 8 kHz en el modelo 4o0139 y en 5 kHz en el modelo 4A0165.
<2> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña

de montaje y la No-Pestaña de montaje Manual de instalación).

Modelo de variador

Clase de

tensión

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc =

<1>

)

Interno

Externo

Total

Interno

Externo

Total

5A0062

600

279

791

1070

335

1272

1607

45 (99.0)

5A0077

329

959

1288

379

1457

1836

45 (99.0)

5A0099

412

1253

1665

352

1267

1619

45 (99.0)

<1> La frecuencia de portadora está configurada en 8 kHz en los modelos 5A0062 y 5A0077 y en 5 kHz en el modelo 5A0099.

n

Especificaciones de terminales tipo brida y cableado

SECCIÓN A-A

TERMINALES
DEL CIRCUITO
DE CONTROL

TERMINALES DEL

CIRCUITO PRINCIPAL

(2) TERMINALES DE
PUESTA A TIERRA

Unidad: in. [mm]

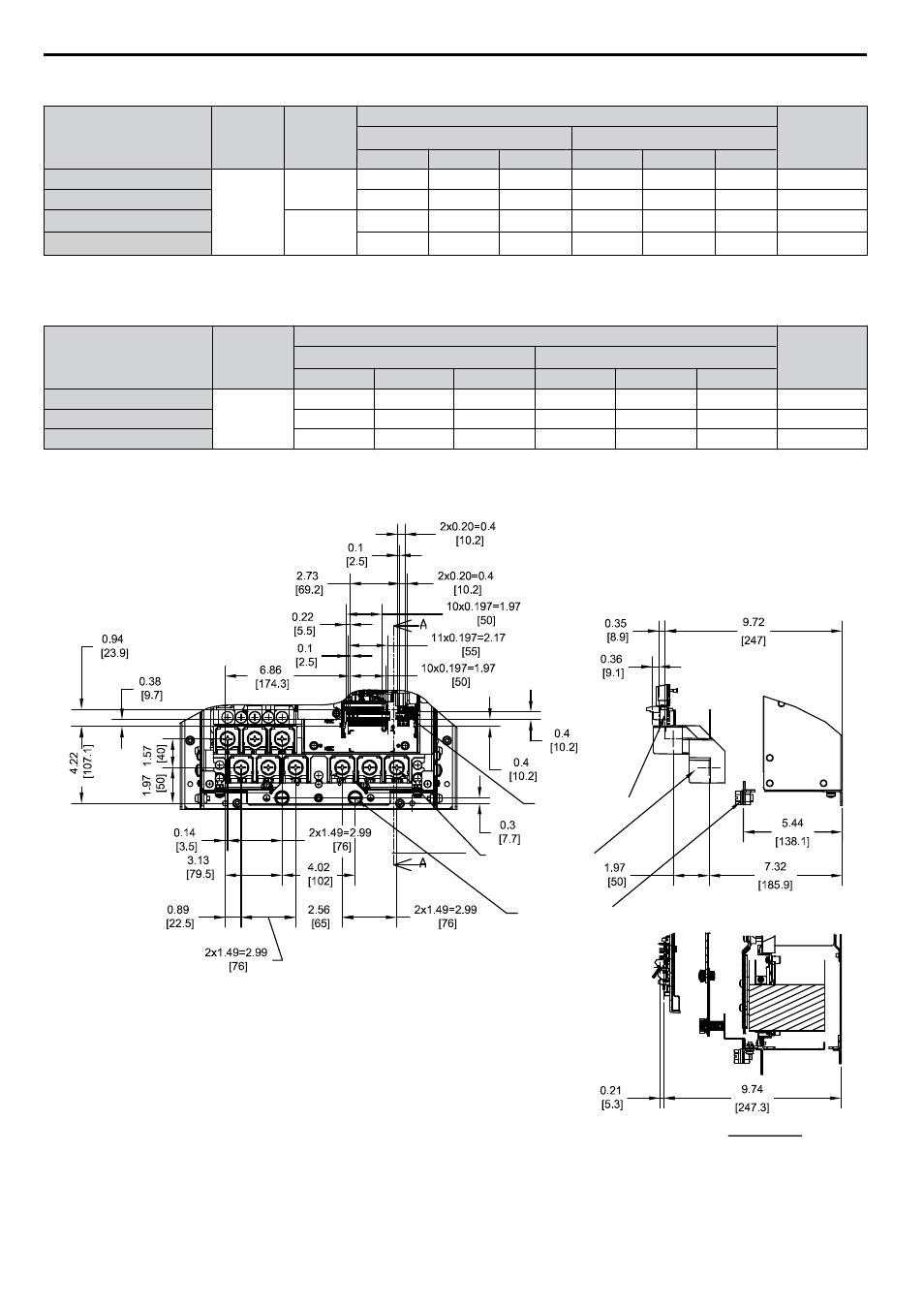

Figura 2.47 Modelos 2A0169 y 2A0211, 4A0139 y 4A0165, y 5A0062 a 5A0099

2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
