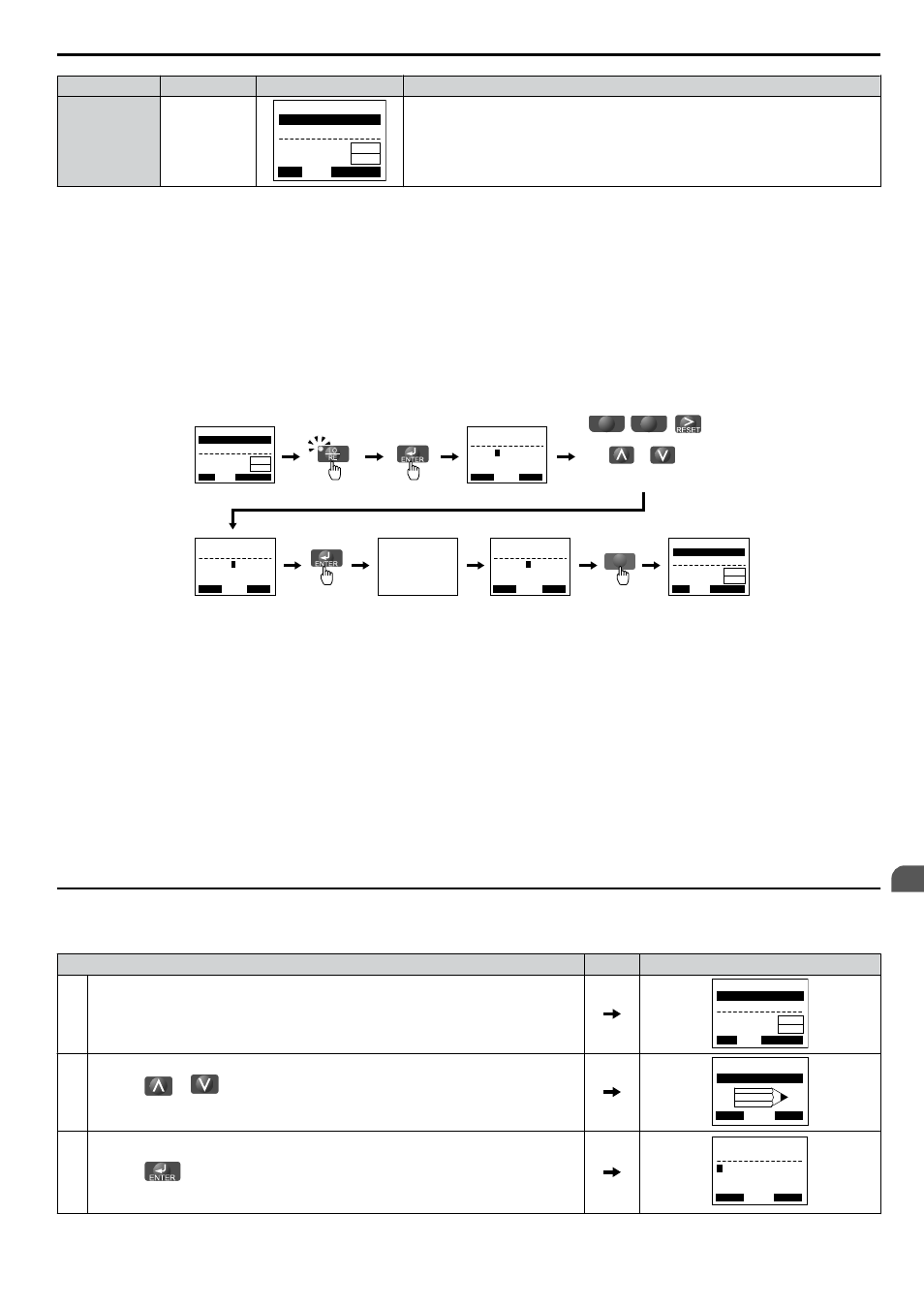

Yaskawa CIMR-AU 200V - Manual (Página 185)

Modo Contenidos Pantalla del operador Descripción
Modo de
Operación
Referencia de
frecuencia
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
Regresa a la pantalla de referencia de frecuencia.
n Detalles del modo de Operación
Las siguientes acciones son posibles en el modo de Operación:
• Poner en marcha y parar el variador.
• Controlar el estado de funcionamiento del variador (la referencia de frecuencia, la frecuencia de salida, la corriente de
salida, la tensión de salida, etcétera).
• Ver la información sobre una alarma.
• Ver un historial de las alarmas que ocurrieron.
La
Figura 4.6 ilustra cómo cambiar la referencia de frecuencia de F 0.00 (0 Hz) a F 6.00 (6 Hz) estando en modo de
Operación. Para este ejemplo, se supone que el variador está configurado como LOCAL.
ESC
F1 F2
← →
← → ← →
Pantalla de referencia de frecuencia
durante el encendido
Presione para seleccionar el modo LOCAL
Presione hasta que la referencia
de frecuencia cambie a 006.00 Hz
Izq. Der.
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
- MODE -
U1-01= 6.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
-MONITR-
FREF (d1-01)
U1-01= 0 00.00Hz
“0.00Hz”
DRV
FWD
Rdy
-MONITR-
FREF (d1-01)
U1-01= 00 6 .00Hz
“0.00Hz”
DRV
FWD
Rdy -MONITR-
FREF (d1-01)
U1-01= 00 6 .00Hz
(0.00 ~ 60.00)
“0.00Hz”
DRV
FWD
Rdy
Entry Accepted (0.00 ~ 60.00)
(0.00 ~ 60.00)
Figura 4.6 Configuración de la Referencia de frecuencia estando en modo de Operación
Nota: El variador no acepta cambios en la referencia de frecuencia hasta que se presione la tecla ENTER después de ingresar la referencia
de frecuencia. Esta característica impide configurar la referencia de frecuencia por accidente. Para que el variador acepte cambios en
la referencia de frecuencia de forma inmediata y sin necesidad de pulsar la tecla ENTER, cambie o2-05 a 1.
n Detalles del modo de Programación
Las siguientes acciones son posibles en el modo de Programación:
• Modo de configuración de parámetros: permite acceder y editar todas las configuraciones de parámetros.
• Menú Verificar: permite ver una lista de los parámetros cuyos valores predeterminados fueron modificados.
• Grupo de configuración: permite acceder a una lista de los parámetros más usados para simplificar la configuración
( Refiérase a Configuración simplificada mediante el Grupo de configuración PAG. 188 ).
• Modo de autoajuste: permite calcular y configurar automáticamente los parámetros del motor para optimizar el
desempeño del variador.
u Modificación de configuraciones o valores de parámetros.
Este ejemplo explica el cambio de C1-02 (tiempo de desaceleración 1) de 10.0 segundos (predeterminado) a 20.0 segundos.
Paso Pantalla/Resultado
1. Encienda el variador. Aparece la pantalla inicial.
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
2. Presione o hasta que aparezca la pantalla Modo de Configuración de los
Parámetros.
HELP
- MODE - PRG
DATA
Programming
FWD
3. Presione
para ingresar al árbol del menú de parámetros.
← →
-PRMSET-
Initialization
Select Language
PRG
FWD
A 1-00= 0
4.3 Modos de Operación y Programación
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 185
4
