n Modelos trifásicos de 200 V CA 2A0360A y 2A0415A
Modelos trifásicos de 400 V CA 4A0250A a 4A0362A
Modelos trifásicos de 600 V CA 5A0192A y 5A0242A
A
B
C
D
E
F
G
H
I
J
K
L
M
N
A – Protector del ventilador
B – Ventilador de enfriamiento
C – Soporte del ventilador
D – Ventilador de circulación
<1>
E – Cubierta delantera
F – Puerto USB (tipo B)
G – Operador digital
H – Cubierta del variador
I – Cubierta de terminales
J – Tornillo de la cubierta delantera
K – Tarjeta de terminales
L – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
M – Disipador de calor
N – Orificio de montaje

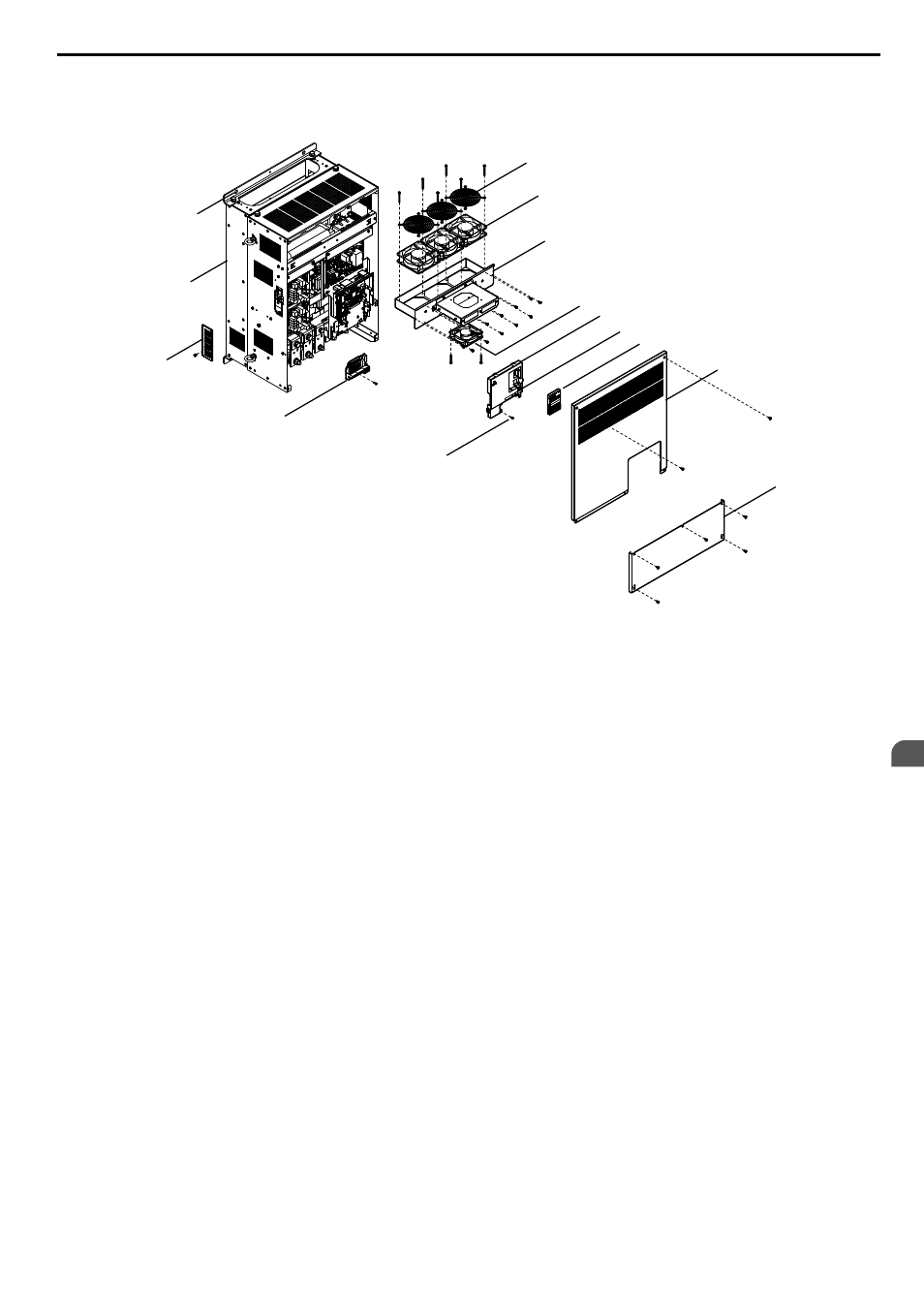

Figura 1.6 Vista despiezada de los componentes del gabinete IP00/tipo abierto (modelo 4A0362A)
<1> Los modelos de variador 2A0360, 2A0415 y 4A0362 tienen un ventilador de circulación integrado.
1.5 Nombres de los componentes
