Tabla 3.2 Fusibles de entrada para los modelos 4A0930 y 4A1200

Clase de

tensión

Modelo

Selección

Fusible de entrada (ejemplo)

Tensión de

entrada

Corriente

Prearco

I

2

t (A

2

s)

Modelo

Fabricante

Clasificación

Prearco

I

2

t (A

2

s)

Clase de

400 V

trifásica

4A0930

480 V

1500 A

140000 a

3100000

CS5F-1200

Fuji Electric

AC500 V, 1200 A

276000

FWH-1200A

Bussman

AC500 V, 1200 A

4A1200

480 V

1500 A

320000 a

3100000

CS5F-1500

Fuji Electric

AC500 V, 1500 A

351000

FWH-1600A

Bussman

AC500 V, 1600 A

u

Protección de los terminales del circuito principal

n

Tapas o mangas de aislamiento

Use tapas o mangas de aislamiento al cablear el variador con terminales de remache. Tenga sumo cuidado de que el cableado

no toque los terminales cercanos ni la carcasa circundante.

n

Barrera de aislamiento

Las barreras de aislamiento se envían con los modelos de variador 4A0414 a 4A1200, para ofrecer mayor protección entre

terminales. Yaskawa recomienda usarlas para garantizar un cableado adecuado. Consulte la

Figura 3.25

para obtener

instrucciones sobre cómo colocar las barreras de aislamiento.

Barrera de aislamiento

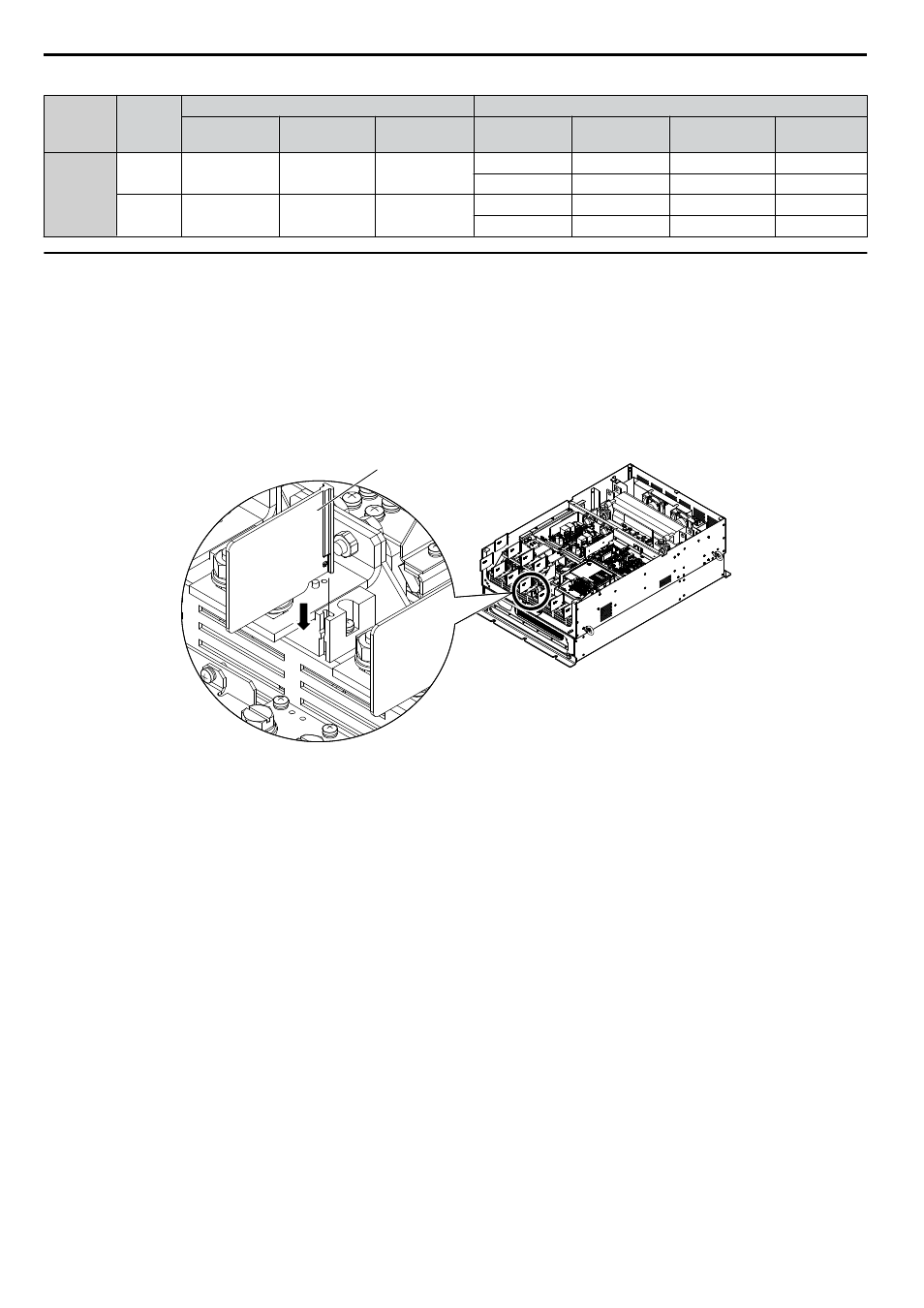

Figura 3.25 Instalación de las barreras de aislamiento

3.8 Cableado del circuito principal

150

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
