2. Configure un tiempo de retardo que evite que el MC se abra prematuramente para continuar operando el variador durante una

pérdida momentánea de energía.

n

Protección de la resistencia de frenado o de la unidad de resistencia de frenado

Use un MC del lado de la entrada del variador para proteger una resistencia de frenado o una unidad de resistencia de

frenado contra sobrecalentamientos o incendios.

ADVERTENCIA! Peligro de incendio. Al usar una unidad de frenado, utilice un relé térmico en las resistencias de frenado y configure

una salida de contacto de falla para que la unidad de resistencia de frenado desconecte el suministro eléctrico principal del variador

mediante un contactor de entrada. Una protección inadecuada del circuito de frenado puede ocasionar la muerte o lesiones graves a

causa de incendios debido al sobrecalentamiento de las resistencias.

u

Conexión de un reactor de CA o de una bobina de choque de CC

Los reactores de CA y las bobinas de choque de CC anulan las sobretensiones de corriente y mejoran el factor de potencia

del lado de la entrada del variador.
Utilice un reactor de CA, una bobina de choque de CC o ambos en las siguientes situaciones:
• Para anular corrientes armónicas o mejorar el factor de potencia del suministro eléctrico
• Al usar un interruptor de capacitor de avance de fase
• Con un transformador de gran capacidad para el suministro eléctrico (más de 600 kVA)

Nota:

Use también un reactor de CA o una bobina de choque de CC al conectar un conversor de tiristor (como un variador de CC) al mismo

sistema de suministro eléctrico, independientemente de las condiciones de ese suministro eléctrico.

n

Conexión de un reactor de CA

B

A

C

D

R/L1

U

V

W

X

Y

Z

S/L2

T/L3

A – Suministro eléctrico
B – MCCB

C – Reactor de CA
D – Variador

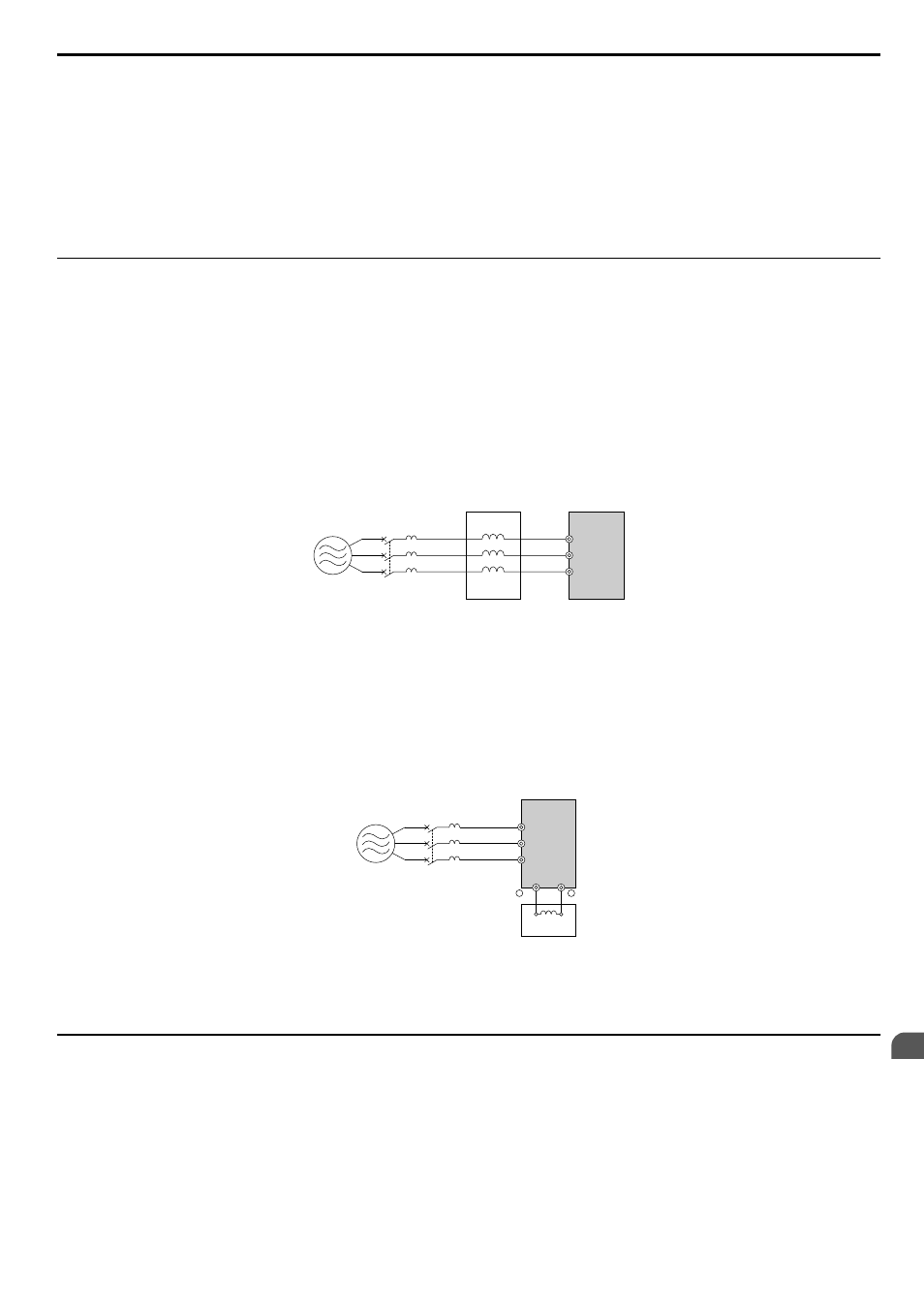

Figura 8.24 Conexión de un reactor de CA

n

Conexión de una bobina de choque de CC

Puede instalarse una bobina de choque de CC en los modelos de variador 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003

a 5A0032. Al instalar una bobina de choque de CC, quite el puente entre los terminales

⊕1 y ⊕2 (los terminales se conectan

en puente antes del envío). El puente debe colocarse cuando no se usa una bobina de choque de CC. Consulte la

Figura

8.25

para obtener un ejemplo de cableado de la bobina de choque de CC.

A

C

D

R/L1

B

S/L2

T/L3

1

+

2

+

A – Suministro eléctrico
B – MCCB

C – Variador
D – Bobina de choque de CC

Figura 8.25 Conexión de una bobina de choque de CC

u

Conexión de un absorbedor de sobretensiones

Un absorbedor de sobretensiones anula la tensión excesiva generada al encender una carga inductiva cerca del variador.

Las cargas inductivas abarcan los contactores magnéticos, los relés, las válvulas, los solenoides y los frenos. Use siempre

un absorbedor de sobretensiones o un diodo cuando opere con cargas inductivas.

ADVERTENCIA! Peligro de incendio. Debido al cortocircuito del absorbedor de sobretensiones en los terminales de salida U/T1, V/T2

y W/T3 del variador, no conecte absorbedores de sobretensiones a los terminales eléctricos de salida del variador. No respetar esta

indicación puede causar lesiones graves o la muerte a causa de incendio o proyección de partículas.

8.5 Instalación de dispositivos periféricos

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

549
