A – Cáncamo
B – Cables C – Ángulo de suspensión: 50° o más

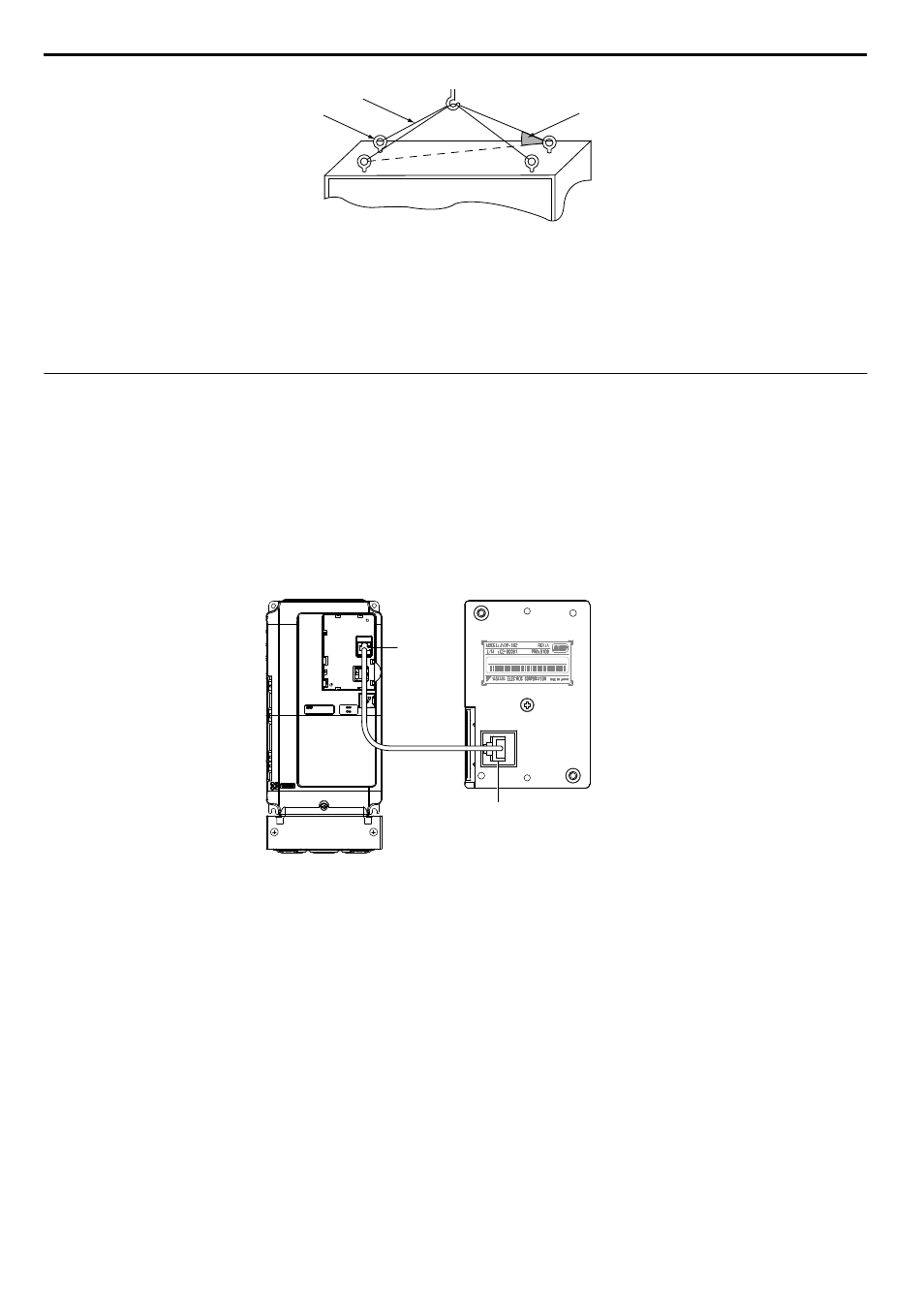

Figura 2.8 Ejemplo de ángulo del alambre de suspensión
3.
Recoja gradualmente el exceso de alambre y eleve el variador hasta que los alambres queden tensos.
4.
Baje el variador cuando esté listo para instalarlo en el panel cerrado. Detenga el descenso del variador cuando
esté cerca del piso, y reanúdelo muy lentamente hasta que el variador quede bien ubicado.
u Uso remoto del operador digital
n Funcionamiento remoto
El operador digital montado en el variador puede extraerse y conectarse al variador mediante un cable de extensión de
hasta 3 m de longitud, para facilitar el funcionamiento cuando el variador está instalado en un lugar al que no puede
accederse fácilmente.
El operador digital también puede montarse de manera permanente en lugares tales como las puertas del panel, mediante
un cable de extensión y un conjunto de soporte de instalación (según el tipo de instalación).
Nota: Refiérase a Opciones y dispositivos periféricos del variador PAG. 530 para obtener información sobre los cables de extensión y los
conjuntos de soporte de instalación.
S / N : J007XE273710001
Operador Variador
Conector del cable de comunicaciones
Puerto de
comuni-
caciones
Figura 2.9 Conexión del cable de comunicaciones
