Detección del fin del mantenimiento en caso de caída de tensión KEB

La detección de la función KEB depende de la configuración del parámetro L2-01 y de si se utiliza una entrada digital

programada para KEB (H1-oo = 65, 66, 7A, 7B).

Operación de mantenimiento en caso de caída de tensión KEB en L2-02, no se usan terminales de entrada

Aquí, L2-01 = 3 y los terminales de entrada no se configuraron para el mantenimiento en caso de caída de tensión KEB

(H1-oo no es igual a 65, 66, 7A, 7B). Después de desacelerar durante el tiempo configurado en el parámetro L2-02, el

variador finaliza la operación KEB e intenta volver a acelerar hasta la referencia de frecuencia. Se produce una falla Uv1

y se desconecta la salida del variador si la energía no se restablece dentro del tiempo configurado en L2-02.

L2-11 (Tensión deseada
del bus de CC)
L2-05 (Nivel de detección
de baja tensión)

L2-11 (Tensión deseada
del bus de CC)

L2-05 (Nivel de detección
de baja tensión)

0 Hz

L2-02 (Tiempo de
protección contra la
pérdida de energía)

0 V

0 V

Desaceleración de KEB

Aceleración mediante L2-07 o
C1-01/03/05/07 si L2-07 = 0

Pérdida de energía menor a L2-02

0 Hz

L2-02 (Tiempo de
protección contra la
pérdida de energía)

0 V

0 V

Desaceleración de KEB

El variador intenta reiniciarse pero
no se restableció la energía
Se activa la falla Uv1

Pérdida de energía mayor a L2-02

Pérdida de energía

Pérdida de energía

Tensión del bus de CC

Suministro
eléctrico principal

Frecuencia de salida

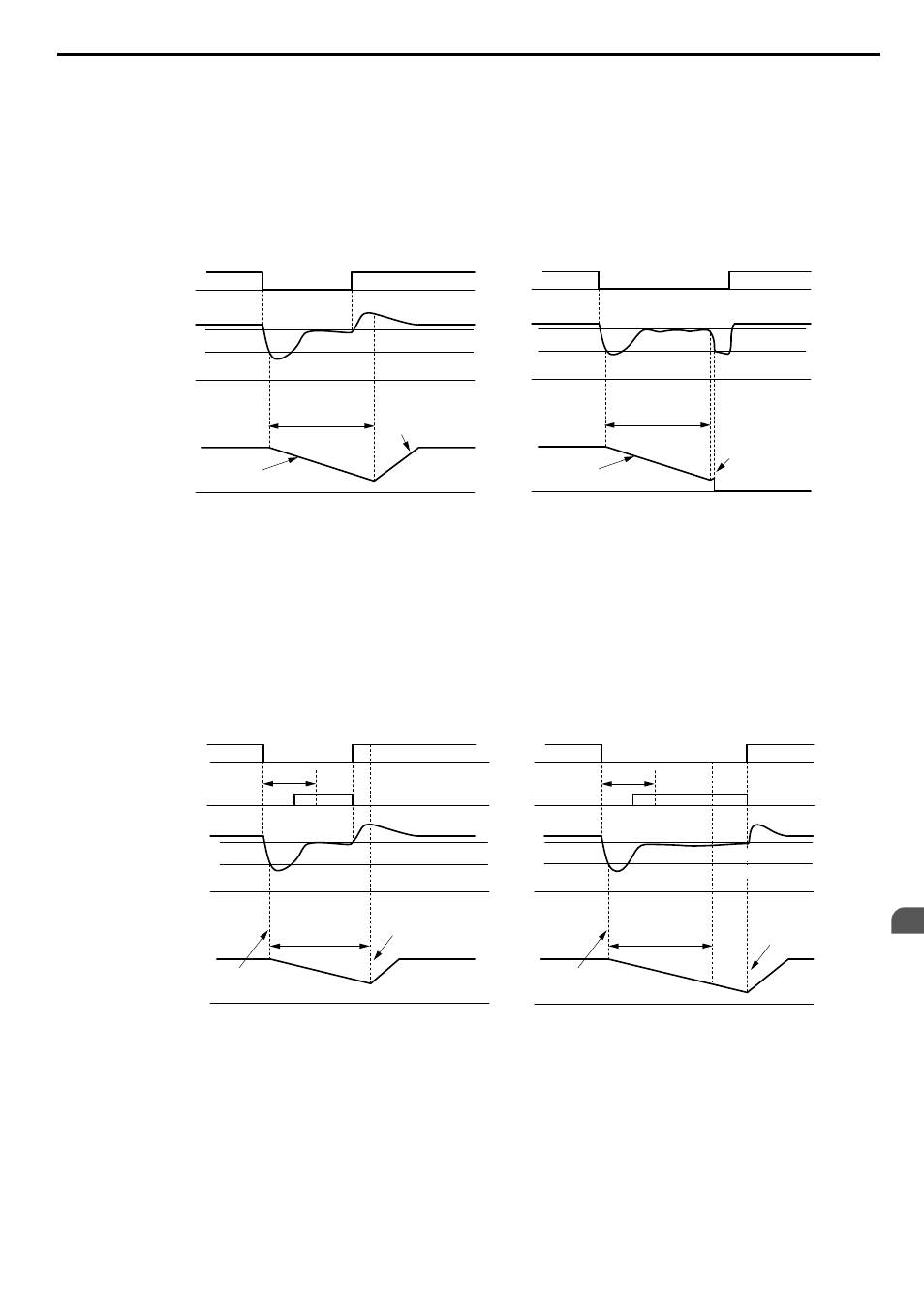

Figura 5.96 Operación KEB usando L2-02, sin entrada KEB

Operación de mantenimiento en caso de caída de tensión KEB dentro de L2-02, se usan terminales de entrada

Aquí, L2-01 = 3 y un terminal de entrada se configuran para activar el mantenimiento en caso de caída de tensión KEB

(H1-oo = 65, 66, 7A, 7B). Después de desacelerar durante el tiempo configurado en el parámetro L2-02, el variador

verifica la tensión del bus de CC y el estado de la entrada digital. Si la tensión del bus de CC continúa por debajo del nivel

configurado en L2-11 o si la entrada digital KEB sigue activa, continúa la desaceleración de KEB. Si el nivel de tensión

supera el valor configurado en L2-11, se restablece el funcionamiento normal.

Nota:

Si L2-10 está configurado para un tiempo más largo que L2-02, el variador verifica el nivel de tensión del bus de CC y el estado del

terminal asignado al mantenimiento en caso de caída de tensión KEB después de transcurrido el tiempo configurado en L2-02. Luego,

el variador intenta reiniciarse.

L2-11 (Tensión deseada

del bus de CC)

0 Hz

Tensión del bus de CC

0 V

0 V

Entrada digital de KEB

Suministro eléctrico
principal

Frecuencia de salida

L2-10

La desaceleración de KEB
es activada por la tensión del bus de CC

Reinicio de KEB activado por
la liberación de la entrada digital

L2-02

(Tiempo de protección

contra la pérdida de energía)

L2-05 (Nivel de detección

de baja tensión)

0 Hz

0 V

0 V

L2-10

La desaceleración de KEB
es activada por la tensión del bus de CC

Reinicio de KEB después
de que pasó L2-02

L2-02

(Tiempo de
protección contra la
pérdida de energía)

Pérdida de energía

Pérdida de energía

Pérdida de energía mayor a L2-02

Pérdida de energía menor a L2-02

L2-05 (Nivel de detección
de baja tensión)

L2-11 (Tensión deseada

del bus de CC)

Figura 5.97 Operación KEB usando L2-02 y entrada KEB
