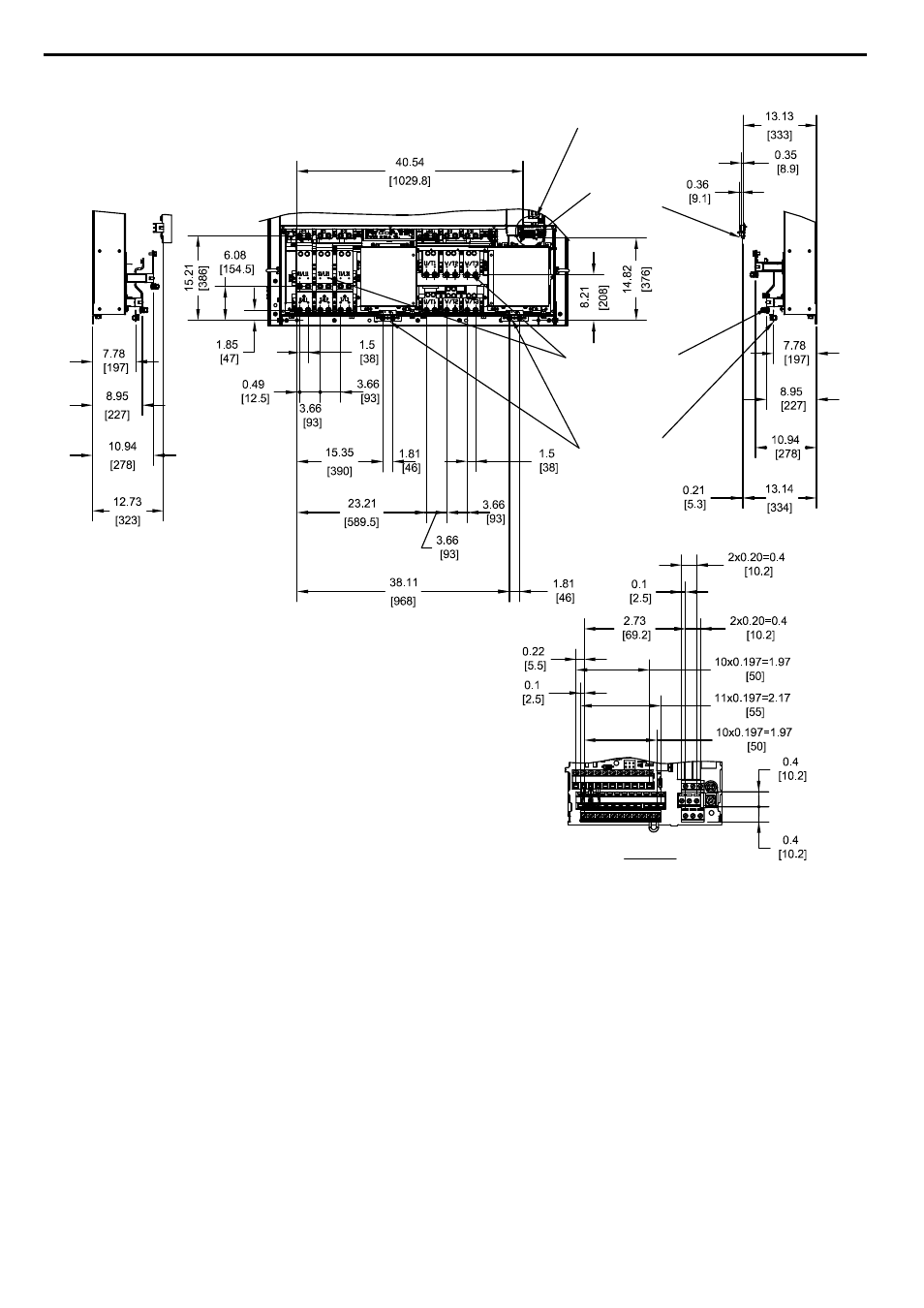

n Especificaciones de terminales tipo brida y cableado
TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
TERMINALES DE
CONEXIÓN A TIERRA
DETALLE A
Unidad: in. [mm]
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
DETALLE A
Figura 2.67 Modelos 4A0930 y 4A1200
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
