C.12 Autodiagnóstico

El variador posee una función integrada de autodiagnóstico de los circuitos de la interfaz de comunicación serial. Para

ejecutar la función de autodiagnóstico, realice el siguiente procedimiento.

PELIGRO! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar estas

medidas causará lesiones graves o fatales. Antes de efectuar tareas de mantenimiento, desconecte todo el suministro eléctrico que

llega al equipo. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. El indicador LED de carga se

apaga cuando la tensión del bus de CC es menor que 50 Vcc. Para evitar descargas eléctricas, espere al menos un minuto después

de que todos los indicadores se hayan apagado y mida la tensión del bus de CC para confirmar que sea segura.

1.

Encienda el variador.

2.

Tenga en cuenta la configuración actual de selección de la función del terminal S6 (H1-06) y configúrela para el

modo de prueba de comunicaciones

(H1-06 = 67).

3.

Apague el variador.

4.

Con la alimentación apagada, conecte el variador como se observa en

Figura C.8

, conectando los terminales R

+ y S+, R- y S-, y S6 y SN.

E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-

S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP

V+ AC V- A1 A2 A3 FM AM AC MP RP AC

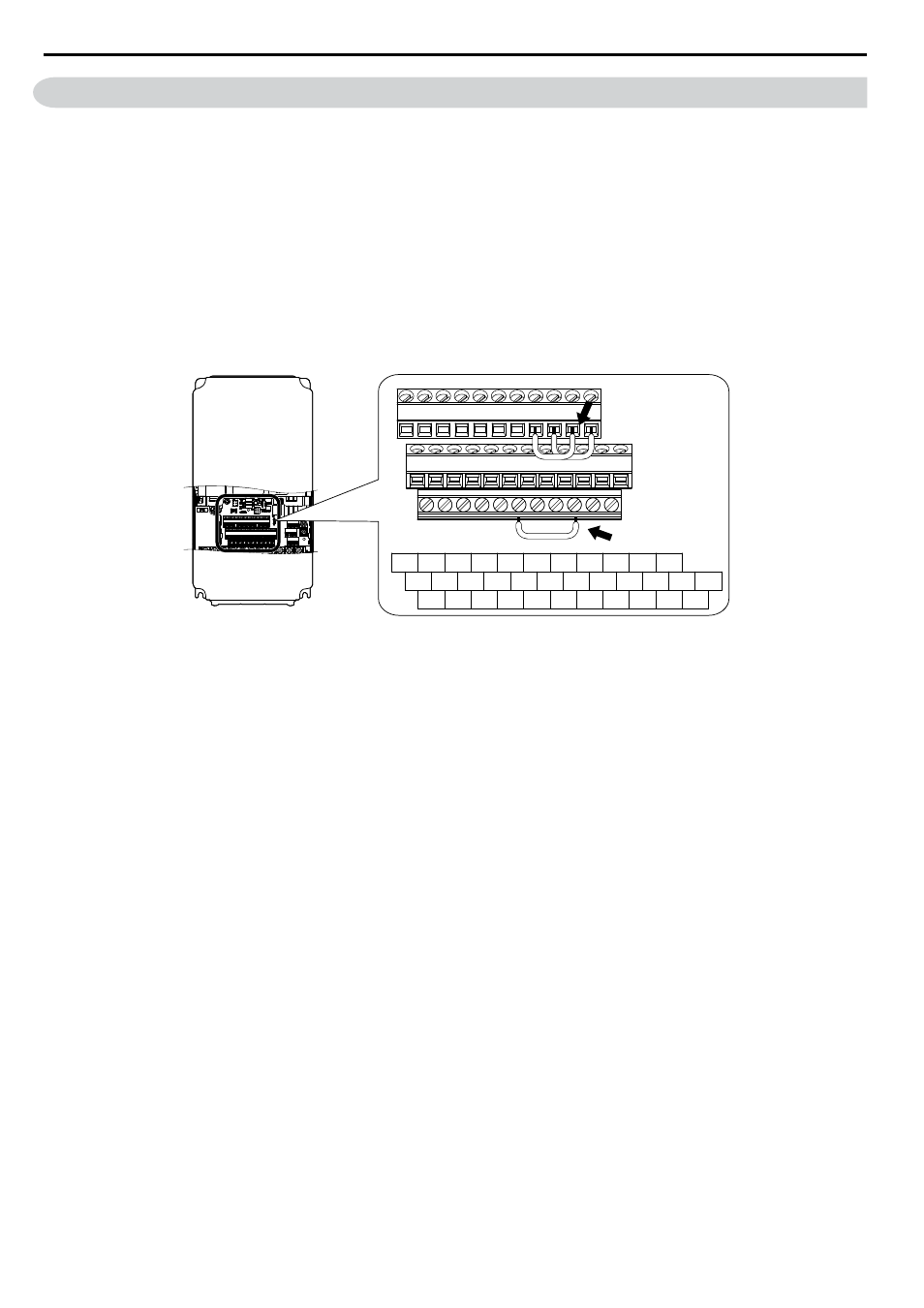

Figura C.8 Conexiones de terminales para el autodiagnóstico de comunicaciones

5.

Verifique que los terminales SC a SP estén conectados mediante un puente de conexión.

6.

Vuelva a encender el variador.

7.

Durante el funcionamiento normal, el variador muestra "PASS" (aprobado) para indicar que el modo de prueba

de comunicaciones funciona normalmente.
Cuando se produce una falla, el variador muestra "CE" en la pantalla del teclado.

8.

Desconecte el suministro eléctrico.

9.

Elimine los puentes de conexión de los terminales R+, R-, S+, S- y S6-SN. Restablezca el puente SC a SP a su

posición original y configure el terminal S6 con su función original.

10.

Regrese al funcionamiento normal.

C.12 Autodiagnóstico

770

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
