7.5 Cambio del filtro de aire
Los modelos de variador 4A0930 y 4A1200 poseen un filtro de aire integrado.
Comuníquese con un representante de Yaskawa o con la oficina de ventas de Yaskawa más cercana para solicitar filtros
de aire de repuesto, según sea necesario.
Siga las instrucciones a continuación para quitar y reemplazar el filtro de aire.
u Cambio del filtro de aire
ADVERTENCIA! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar
estas instrucciones puede causar lesiones físicas graves. Antes de realizar tareas de mantenimiento en el variador, desconecte todo
el suministro eléctrico que llega al equipo. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. Luego
de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador antes de tocar cualquiera de sus
componentes.
PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor del variador que esté caliente. No respetar esta indicación
puede causar lesiones leves o moderadas. Cuando cambie el ventilador de enfriamiento, desconecte el suministro eléctrico que llega
al variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.
AVISO: Siga las instrucciones para cambiar el filtro de aire. El cambio incorrecto del filtro de aire podría provocarle daños al equipo.
Para ayudar a garantizar la máxima vida útil del producto, cuando realice tareas de mantenimiento cambie todos los filtros.
n Extracción del filtro de aire
1.
Quite la cubierta de terminales.
2.
Quite los tornillos que sujetan la cubierta ciega en la base del variador. Empuje la cubierta ciega hacia adelante,
para liberarla del variador.
A
B
C
A – Terminales del circuito principal
B – Tornillos de la cubierta ciega C – Cubierta ciega

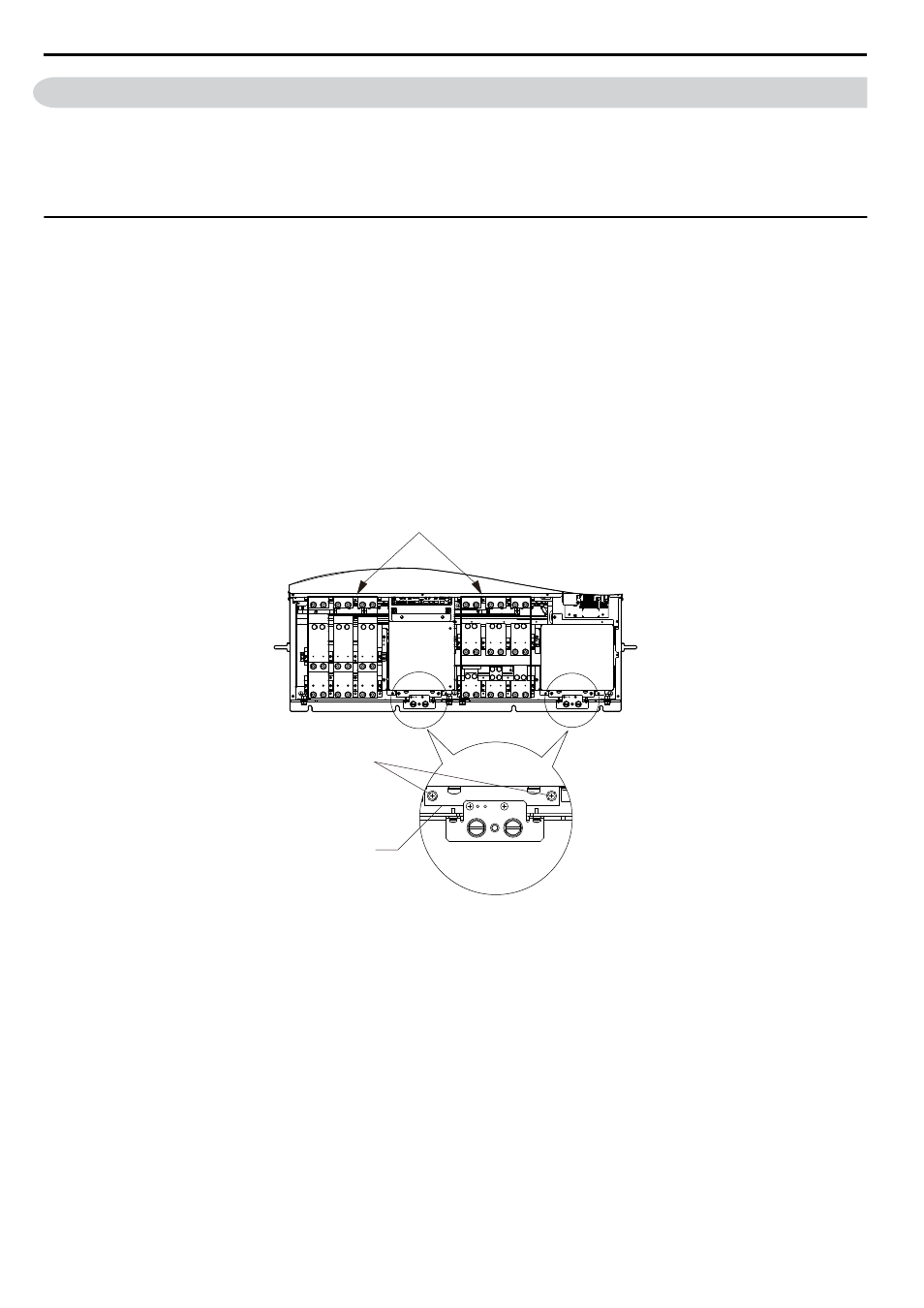

Figura 7.52 Quite la cubierta ciega
3.
Afloje los tornillos que sujetan la caja del filtro. No quite los tornillos.
Nota: Afloje la caja del filtro, sin quitarla.
