Referencia de
frecuencia
Frecuencia
de salida
Ancho de la
frecuencia
de salto (d3-04)
Frecuencia
de salto 3
d3-03 Frecuencia
de salto 2
d3-02 Frecuencia
de salto 1
d3-01
Disminución de
la referencia
de frecuencia
Incremento de
la referencia
de frecuencia
Ancho de la
frecuencia
de salto (d3-04)
Ancho de la
frecuencia
de salto(d3-04)

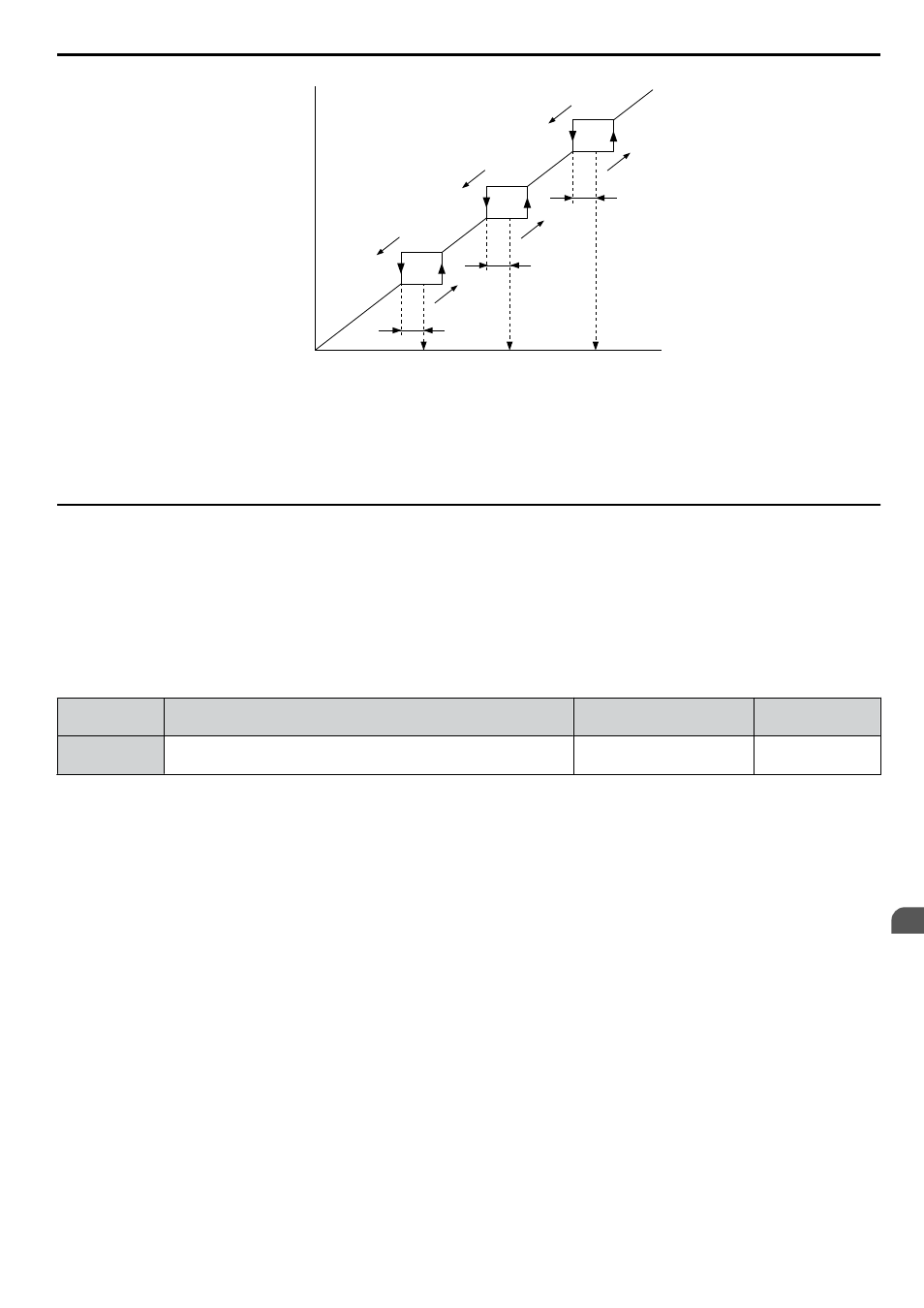

Figura 5.46 Operación de la frecuencia de puente
Nota: 1. El variador utiliza el tiempo de aceleración/desaceleración activo para pasar por el rango de banda muerta especificado, pero no
permite el funcionamiento continuo en ese rango.
2. Al configurar más de una frecuencia de puente, verifique que los parámetros no se superpongan.
u d4: Función de sostenimiento de la referencia de frecuencia y Arriba/Abajo 2
n d4-01: Selección de la Función de Sostenimiento de la Referencia de Frecuencia
Determina si el valor de la referencia de frecuencia o la polarización de frecuencia (Arriba/Abajo 2) se guardan al ingresar
el comando de Paro, o si se interrumpe el suministro eléctrico. Este parámetro es efectivo cuando se utiliza una de las
funciones de entrada digital enumeradas a continuación:
• Función de sostenimiento de la rampa de aceleración/desaceleración (H1-oo= A)
• Función de Arriba/Abajo (H1-oo = 10 y 11)
• Función de Arriba/Abajo 2 (H1-oo = 75 y 76)
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
d4-01
Selección de la Función de Sostenimiento de la Referencia de
Frecuencia
0, 1 0
La operación depende de la función utilizada con el parámetro d4-01.
Configuración 0: Desactivada
• Sostenimiento de la aceleración
El valor de sostenimiento vuelve a 0 Hz cuando se ingresa el comando de Paro o cuando se interrumpe la energía que
llega al variador. La referencia de frecuencia activa será el valor utilizado por el variador cuando se reinicie.
• Arriba/Abajo
El valor referencia de frecuencia vuelve a 0 Hz cuando se ingresa el comando de Paro o cuando se interrumpe la energía
que llega al variador. Al reiniciarse, el variador arranca desde 0 Hz.
• Arriba/Abajo 2
La frecuencia de polarización no se guarda al ingresar el comando de Paro, ni 5 s después de liberar el comando de
Arriba/Abajo 2. La función de Arriba/Abajo 2 se inicia con una polarización del 0% al reiniciar el variador.
Configuración 1: Activada
• Sostenimiento de la aceleración
El último valor de sostenimiento se guarda cuando se apaga el comando de Marcha o se interrumpe la alimentación del
variador, y el variador utiliza el valor guardado como referencia de frecuencia cuando se reinicia. Asegúrese de activar
continuamente el terminal de entrada de múltiple función configurado como “Sostenimiento de la rampa de aceleración/
desaceleración” (H1-oo = A), o el valor de sostenimiento se borrará cuando se restablezca la energía.
5.4 d: Configuración de referencia
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 283
5
Detalles de los parámetros
