A
B
C
D
A – Fuente externa, 48 V máx.
B – Diodo supresor
C – Bobina
D – 50 mA o menos

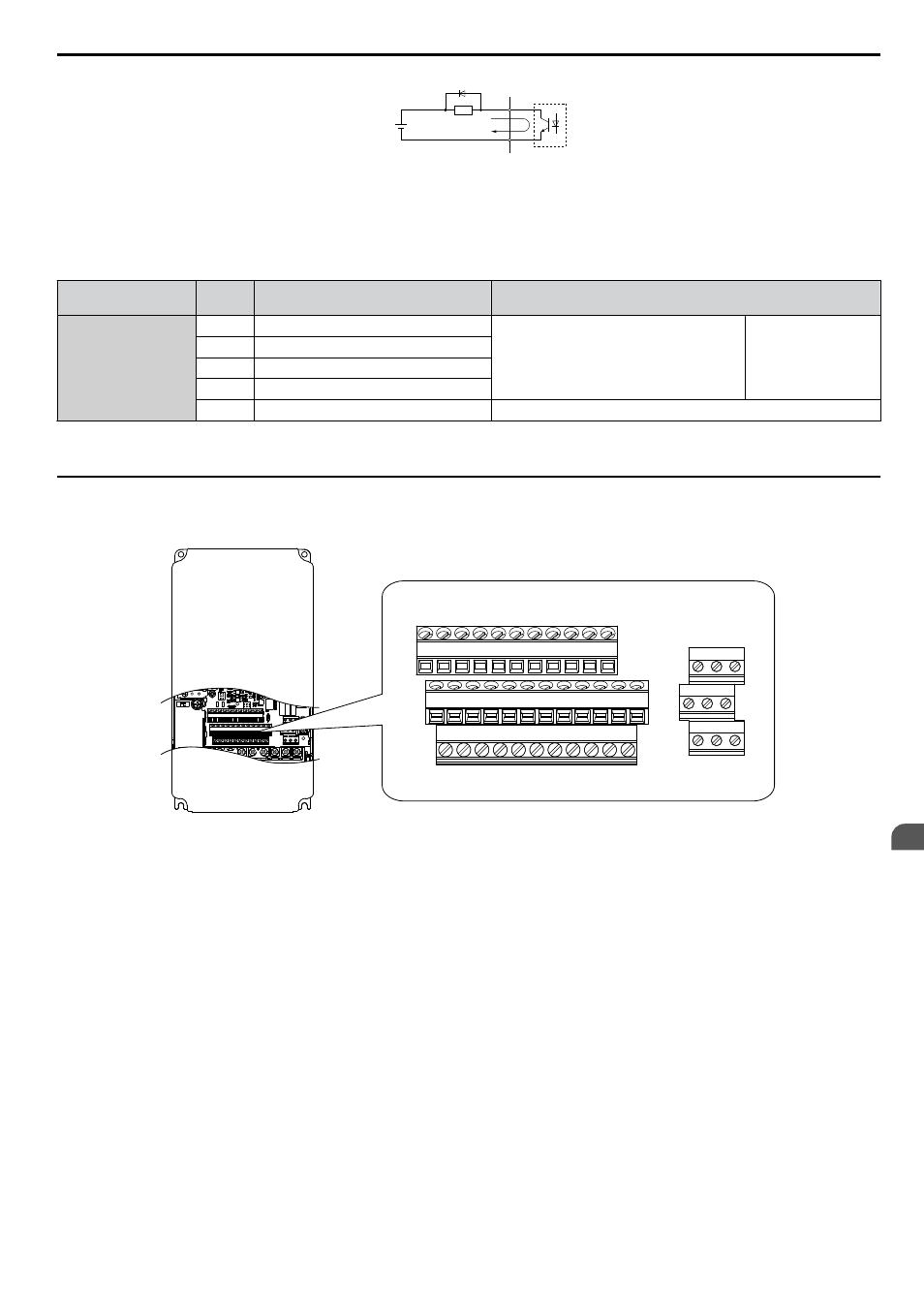

Figura 3.28 Conexión de un diodo supresor
n
Terminales de comunicación serial
Tabla 3.9 Terminales del circuito de control: Comunicaciones seriales
Tipo
N.º
Nombre de la señal
Función
(nivel de la señal)
MEMOBUS/Modbus
Comunicación
<1>
R+
Entrada de comunicaciones (+)
Comunicación MEMOBUS/Modbus: use un
cable RS-422 o RS-485 para conectar el
variador.
RS-422/RS-485
Protocolo de
comunicación
MEMOBUS/Modbus
115.2 kbps (máx.)
R-
Entrada de comunicaciones (-)
S+
Salida de comunicaciones (+)
S-
Salida de comunicaciones (-)
IG
Conexión a tierra con blindaje
0 V
<1> Active el resistor de terminación del último variador en una red MEMOBUS/Modbus colocando el interruptor DIP S2 en posición ON
(encendido). Para obtener más información, consulte la sección del manual sobre Conexiones de E/S de control .
u
Configuración de los terminales
Los terminales del circuito de control se organizan como se indica en la
.
MA MB MC
M1 M2 M5
M3 M4 M6
E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
V+ AC V- A1 A2 A3 FM AM AC MP RP AC
Figura 3.29 Disposición de los terminales del circuito de control
3.9 Cableado del circuito de control
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
163
3
Instalación eléctrica
