Configuración 0: Reversa desactivada
La salida negativa de PID queda limitada a 0 y la salida del variador se detiene.
Configuración 1: Reversa activada
La salida negativa de PID hace que el variador funcione en sentido opuesto.
n Detección de la pérdida de realimentación de PID
La función de detección de la pérdida de realimentación de PID detecta sensores rotos o cableado del sensor dañado.
Debería utilizarse cuando el control PID está activado para evitar condiciones críticas de la máquina (por ej.: aceleración
a la frecuencia máxima) causadas por una pérdida de realimentación.
La pérdida de realimentación puede detectarse de dos maneras:
• Detección de realimentación baja
Se detecta cuando la realimentación cae por debajo de un nivel determinado durante un tiempo mayor que el especificado.
Esta función se configura mediante los parámetros b5-12 a b5-14.
• Detección de realimentación elevada
Se detecta cuando la realimentación aumenta por encima de un nivel determinado durante un tiempo mayor que el
especificado. Esta función se configura mediante los parámetros b5-12, b5-36 y b5-37.

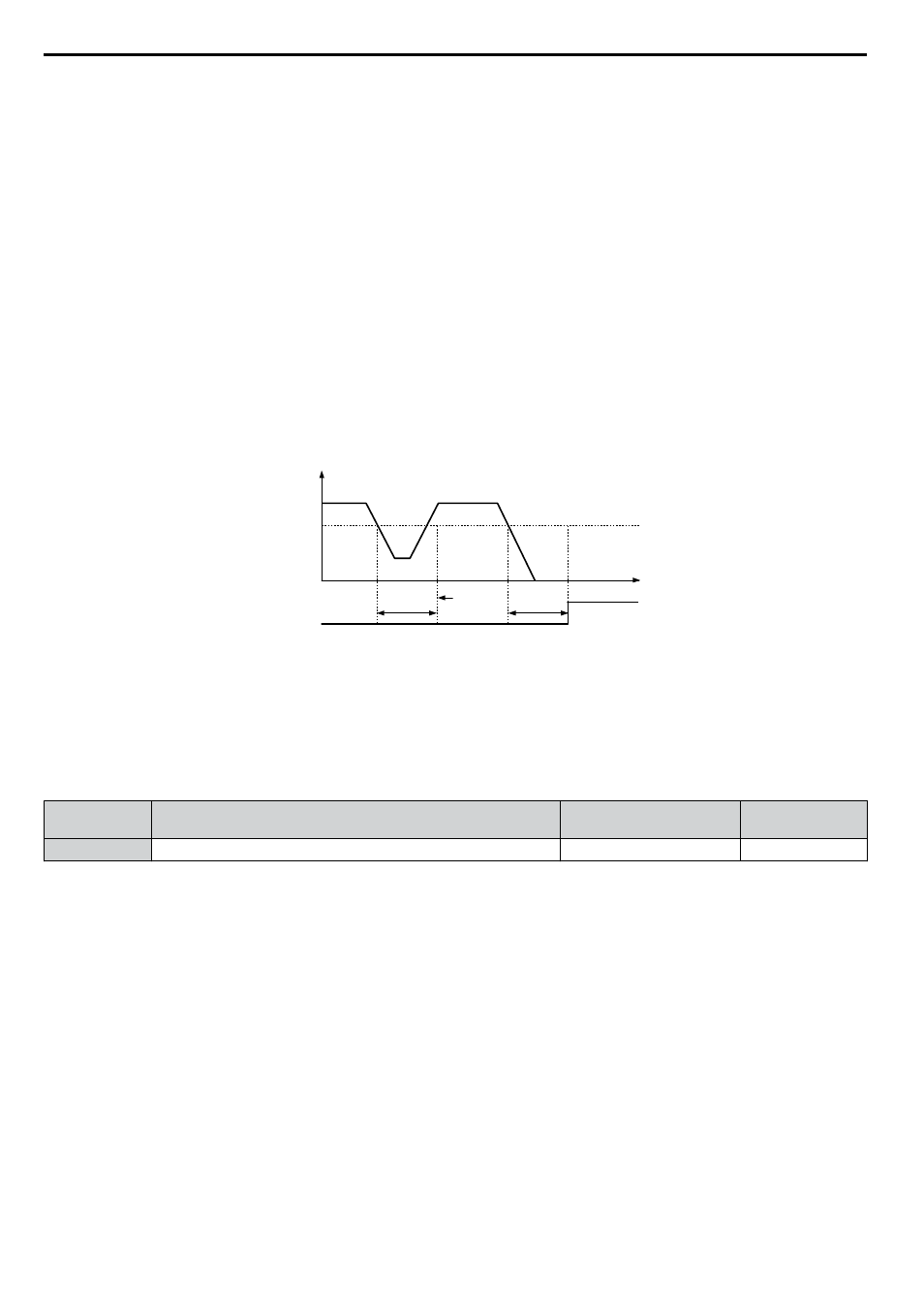

La figura siguiente ilustra el principio de funcionamiento de la detección de pérdida de realimentación cuando la señal de
realimentación es demasiado débil. La detección de realimentación elevada funciona de la misma manera.
Valor de realimentación de PID
Nivel
de pérdida
de la detección
de realimentación
de PID
(b5-13)
Tiempo de Detección de la
Pérdida de Realimentación de PID
(b5-14)
sin detección
de pérdida de
realimentación
Detección de pérdida
de realimentación
tiempo
Tiempo de Detección de la
Pérdida de Realimentación de PID
(b5-14)
Figura 5.26 Detección de la pérdida de realimentación de PID
n b5-12: Selección de Detección de la Pérdida de Realimentación de PID
Activa o desactiva la detección de la pérdida de realimentación y configura el funcionamiento cuando se detecta una pérdida
de realimentación.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
b5-12 Selección de Detección de la Pérdida de Realimentación de PID 0 a 5 0
Configuración 0: Salida digital solamente
Se activa una salida digital configurada como “realimentación de PID baja” (H2-oo = 3E) si el valor de realimentación
de PID es menor que el nivel de detección configurado en b5-13 durante el tiempo configurado en b5-14 o más. Se activa
una salida digital configurada como “realimentación de PID baja” (H2-oo = 3F) si el valor de realimentación de PID es
mayor que un nivel de detección configurado en b5-36 durante el tiempo configurado en b5-37 o más. El operador digital
no muestra fallas ni alarmas y el variador sigue funcionando. La salida se reinicia cuando el valor de realimentación se
aleja del rango de detección de pérdida.
Configuración 1: Alarma por pérdida de realimentación
Si el valor de realimentación de PID cae por debajo del nivel configurado en b5-13 durante un tiempo mayor que el
configurado en b5-14, aparece una alarma de “FBL - Realimentación baja” y se activa la salida digital configurada como
“realimentación de PID baja” (H2-oo = 3E). Si el valor de realimentación de PID supera el nivel definido en b5-36
durante un tiempo mayor que el configurado en b5-37, aparece la alarma “FBH: Realimentación alta” y se activa una salida
digital configurada para “realimentación de PID alta” (H2-oo = 3F). Ambos eventos activan una salida de alarma
(H1-oo = 10). El variador sigue funcionando. La alarma y las salidas se restablecen cuando el valor de realimentación
se aleja del rango de detección de pérdida.
5.2 b: Aplicación
