u Modelo tipo brida 4A0414

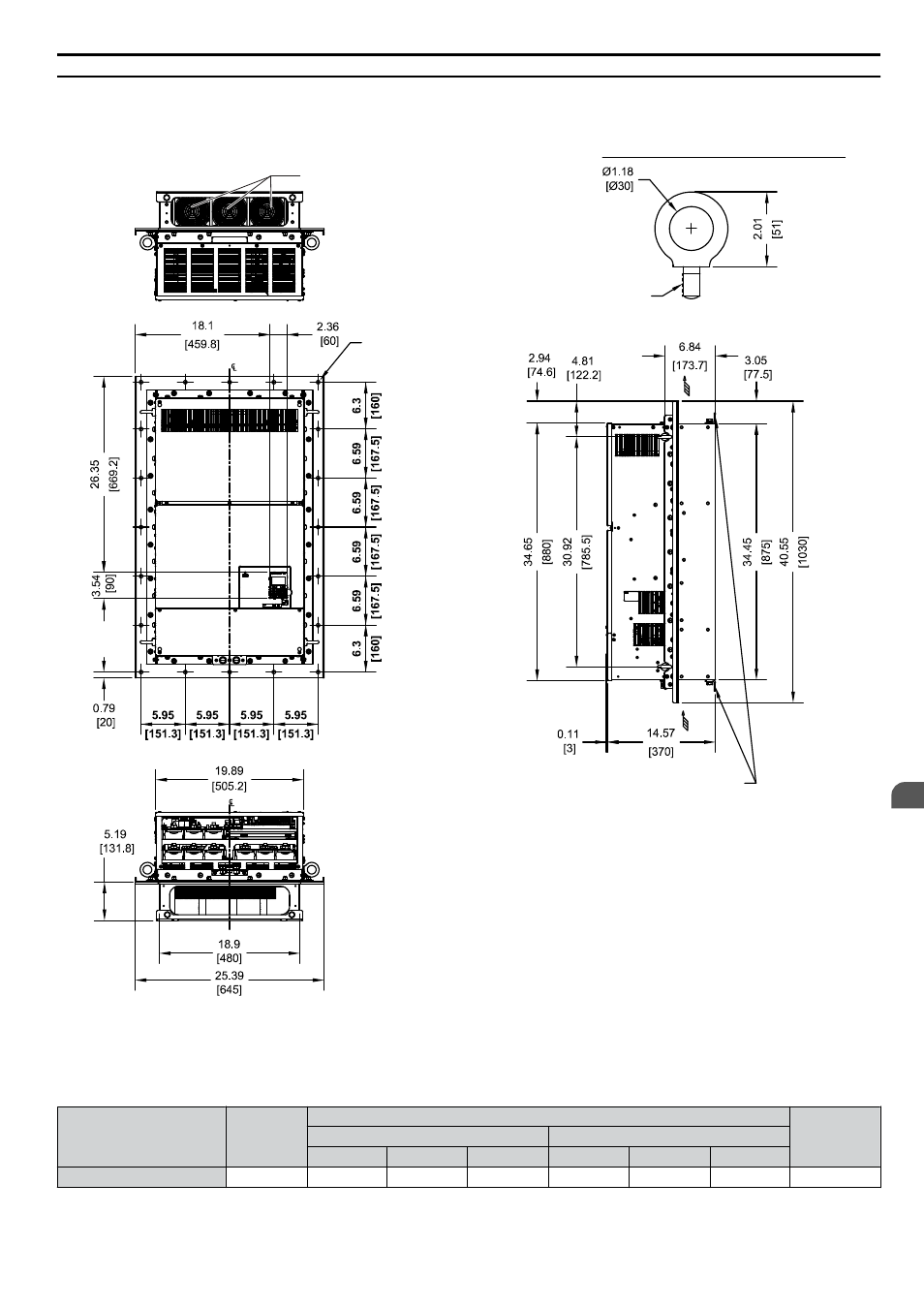

n Dimensiones exteriores y de montaje del modelo tipo brida
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(20) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
3/8 in. [M10]
DIM. DE MONTAJE HORIZONTAL
VISTA FRONTAL
AIRE
AIRE
DIM. DE MONT
AJE VER
TICAL
ROSCA M12
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
NOTA: Se necesita una barra de separación,
para evitar daños durante el izaje.
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
(3) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
Unidad: in. [mm]
Figura 2.60 Modelo 4A0414
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.31 Modelo 4A0414
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0414 400 1295 3443 4738 1164 3578 4742 138 (304)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
