A

B

A – Parte trasera

B – Parte delantera

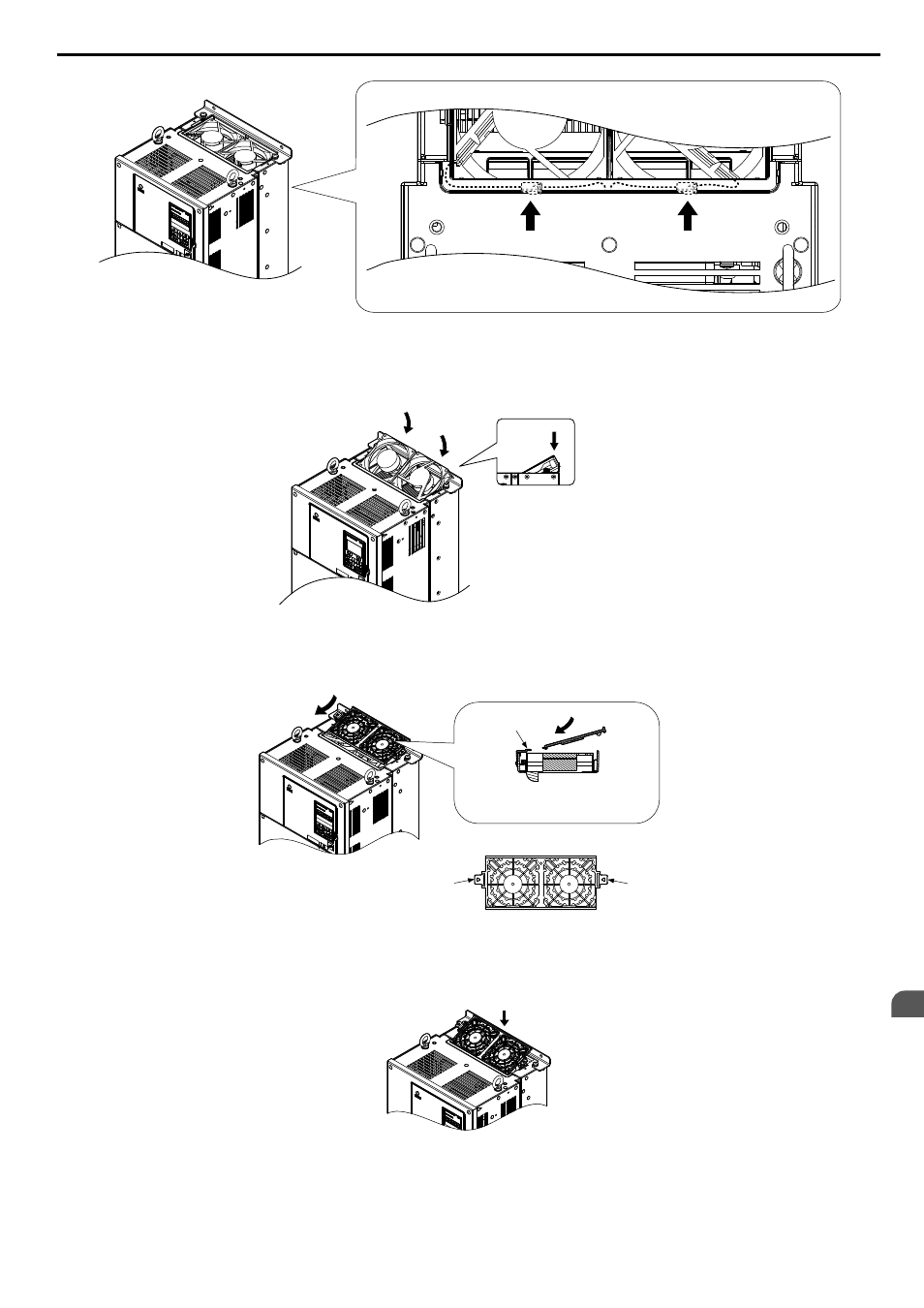

Figura 7.10 Conectores de suministro eléctrico del ventilador de enfriamiento: 2A0110, 2A0138, 4A0058, 4A0072,

5A0041 y 5A0052

3.

Instale el ventilador de repuesto en el variador.

Inserte el ventilador en un ángulo de forma tal que
se incline hacia la parte delantera del
variador. Luego, presione la parte
trasera del ventilador que aún sobresale
del variador para encajarlo.

Figura 7.11 Instale el ventilador de enfriamiento: 2A0110, 2A0138, 4A0058, 4A0072, 5A0041 y 5A0052

4.

Levante la parte trasera del protector para dedos del ventilador y deslícelo hacia la abertura cerca de la parte

delantera del variador; después, guíe el protector hasta su lugar.

Área de inserción

Parte delantera
del variador

Parte trasera
del variador

Parte delantera del variador

Protector para dedos Parte trasera del variador

Gancho

Gancho

Sección transversal

Figura 7.12 Vuelva a colocar la cubierta del ventilador: 2A0110, 2A0138, 4A0058, 4A0072, 5A0041 y 5A0052

5.

Presione los ganchos de los extremos derecho e izquierdo de la cubierta del ventilador y guíe el protector para

dedos hasta que se encaje.

Figura 7.13 Vuelva a colocar el protector para dedos del ventilador de enfriamiento: 2A0110, 2A0138, 4A0058,

4A0072, 5A0041 y 5A0052

6.

Encienda el suministro eléctrico y configure o4-03 en 0, para restablecer el tiempo de funcionamiento del

ventilador de enfriamiento en el monitor de mantenimiento.

7.4 Ventiladores de enfriamiento del variador

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

503

7

Inspección y mant. periódicos
