2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte
posterior de NEMA 12)
u
Modelos tipo brida 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004
n

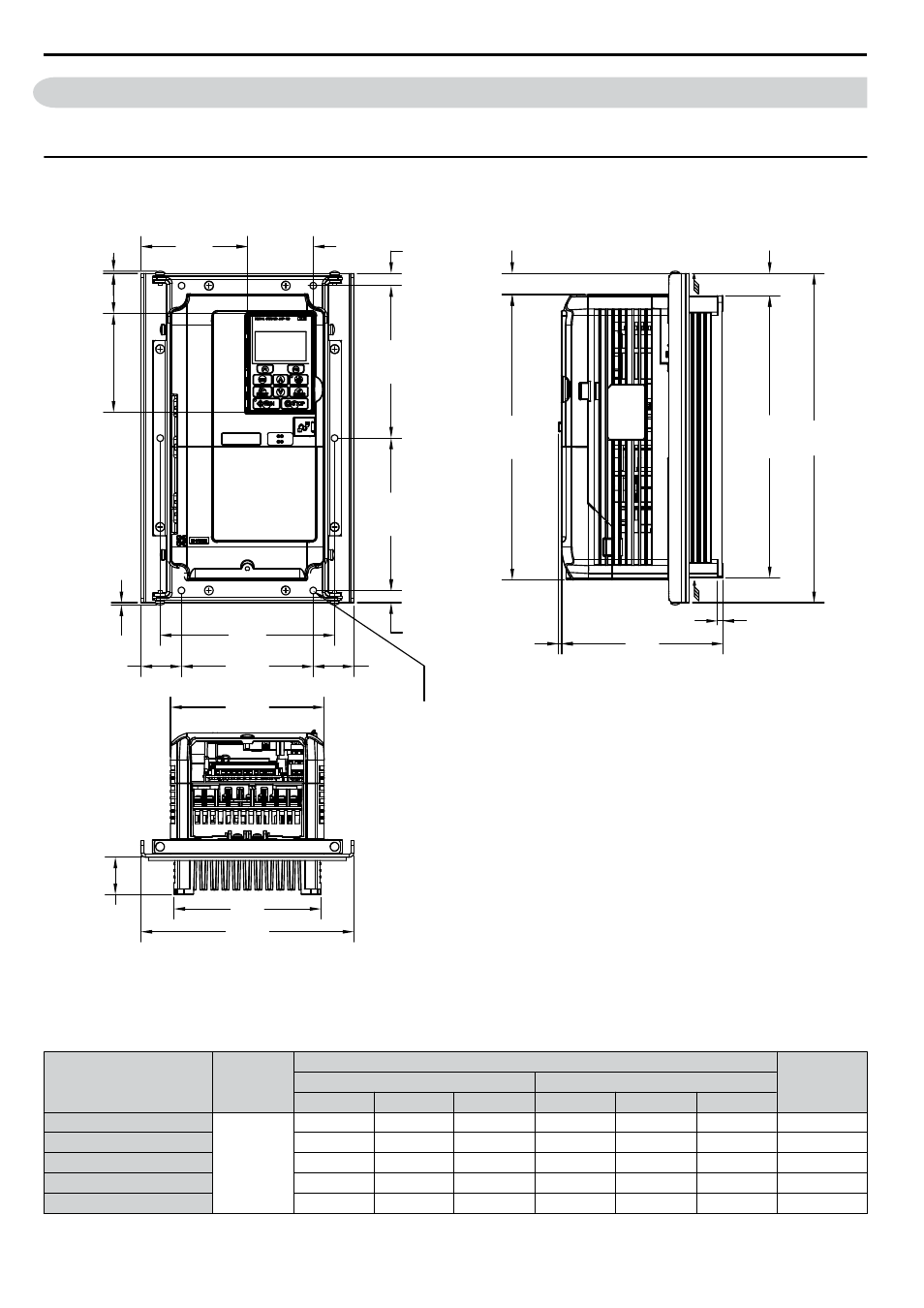

Dimensiones exteriores y de montaje del modelo tipo brida
0.08
[2.1]
3.83
[97.2]
2.36
[60.0]
0.44
[11]
10.12 [257.0]
11.81 [300.0]
5.46
[138.8]
0.76
[19.3]
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE VERTICAL
5.46
[138.8]
10.24 [260.0]
3.54 [90.0]
1.44 [36.6]
0.44
[11]
1.46
[37]
6.26
[159]
5.28
[134]
5.51
[140.0]
1.45
[37]
7.64
194.0
1.34
[34]
0.8
[20.3]
4.72
[120.0]
VISTA FRONTAL
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE HORIZONTAL
0.11
[3]
(6) ORIFICIOS DE MONTAJE PARA TORNILLOS N.º 10 [M5]
0.08
[2]
5.79
[147]
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
0.2
[5]
Unidad: in. [mm]
Figura 2.15 Modelos 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004
n
Datos de la pérdida de calor del modelo tipo brida
Tabla 2.13 Modelos 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb)
ND (Fc = 2 kHz)
HD (Fc = 8 kHz)
Interno
Externo
Total
Interno
Externo
Total
2A0004
200
47.3
18.4
65.7
44.4
14.8
59.2
3.3 (7.3)
2A0006
51.4
30.8
82.2
47.6
24.1
71.7
3.3 (7.3)
2A0008
52.1
42.9
95.0
48.9
34.8
83.7
3.4 (7.5)
2A0010
58.4
56.7
115.1
52.1
42.9
95.0
3.4 (7.5)
2A0012
64.4
76.9
141.3
57.9
63.7
121.6
3.4 (7.5)
