Suministro eléctrico

de CA

Frecuencia

de salida

Corriente

de salida

OFF

(apagado)

ON (encendido)

Arranca a la velocidad
que fue detectada

Referencia
de frecuencia
seleccionada

Tiempo de bloqueo de base mínimo
(L2-03)

Varios milisegundos

b3 -05 <1>

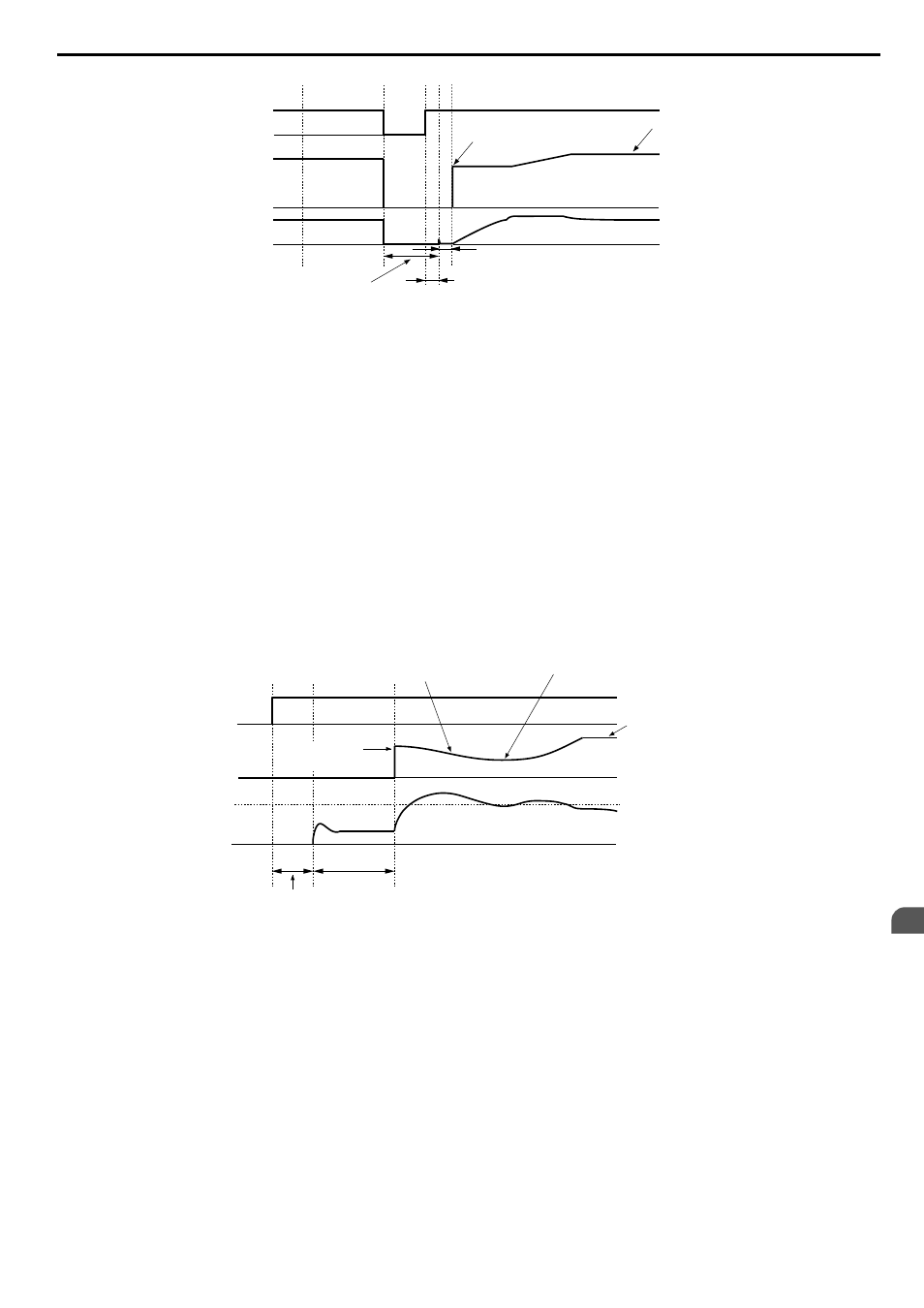

Figura 5.21 Búsqueda de velocidad después del bloqueo de base

<1> Después de restablecer la alimentación de CA, el variador espera por lo menos el tiempo configurado en b3-05. Si

la interrupción de energía dura más que el tiempo mínimo de bloqueo de base configurado en L2-03, antes de iniciar

la Búsqueda de velocidad el variador espera que transcurra el tiempo configurado en b3-05 después del

restablecimiento de la energía.

Paso 2: Inyección de corriente

La inyección de corriente se realiza cuando hay una tensión residual insuficiente en el motor después de que se producen

pérdidas de energía prolongadas, cuando la Búsqueda de velocidad se aplica con el comando de Marcha (b3-01 = 1) o

cuando se utiliza un comando de Búsqueda externa.
Esta función inyecta al motor la cantidad de corriente CC configurada en b3-06 y detecta la velocidad midiendo la

realimentación de corriente. Después, el variador transmite la frecuencia detectada y aumenta la tensión mediante la

constante de tiempo configurada en el parámetro L2-04 mientras observa la corriente del motor.
La frecuencia de salida disminuye si la corriente es mayor que el nivel configurado en b3-02. Cuando la corriente cae por

debajo de b3-02, el sistema asume que se ha hallado la velocidad del motor y el variador comienza a acelerar o desacelerar

hasta alcanzar la referencia de frecuencia.

Comando
Marcha

Frecuencia

de salida

Corriente

de salida

OFF

(apagado)

ON (encendido)

b3-02

Arranca a la velocidad
que fue detectada

Espera el doble que L2-04

Referencia de frecuencia
configurada en el variador

Desacelera al tiempo de desaceleración de

la búsqueda de velocidad configurado en b3-03

1.0 s

Tiempo de bloqueo
de base mínimo (L2-03)

<1>

Figura 5.22 Búsqueda de velocidad en el arranque

<1> El tiempo de espera para la Búsqueda de velocidad (b3-05) determina el límite inferior.

Notas sobre el uso de la Búsqueda de velocidad por cálculo de velocidad

• Realice el autoajuste rotacional del control de V/f (T1-01 = 3) antes de utilizar el cálculo de velocidad en el control de

V/f y realice el autoajuste estacionario de la resistencia de línea a línea (T1-01 = 2) nuevamente si hay algún cambio en

la longitud del cable entre el variador y el motor.

• Utilice la detección de corriente para buscar las velocidades que superan los 200 Hz si la aplicación hace funcionar varios

motores desde el mismo variador o si el motor es considerablemente más pequeño que la capacidad del variador.

• El cálculo de velocidad puede tener dificultades para detectar la velocidad real si el cable del motor es muy largo. En

estos casos, utilice la detección de corriente.

• Utilice la detección de corriente en lugar del cálculo de velocidad cuando opere motores menores de 1.5 kW, porque es

posible que el cálculo de velocidad no pueda detectar la velocidad o la rotación de estos motores más pequeños, en cuyo

caso el cálculo de la velocidad detiene el motor.

• Utilice el frenado por cortocircuito en lugar de la Búsqueda de velocidad al usar OLV/PM y AOLV/PM con un cable

de motor largo.

5.2 b: Aplicación

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

241

5

Detalles de los parámetros
