u

Selección de modo de fuente interna/fuente externa para entradas de desactivación
segura

Nota:

Los terminales H1, H2, DM+ y DM- en los modelos de la clase de 600 V están diseñados conforme a la funcionalidad, pero no están

certificados para IEC/EN 61800-5-1, ISO/EN 13849 cat. 3, IEC/EN 61508 SIL2, coordinación de aislamiento: clase 1.

Use el puente S3 de la tarjeta de terminales para seleccionar entre el modo de fuente interna, el modo de fuente externa o

el suministro eléctrico externo para las entradas de Desactivación segura H1 y H2, como se observa en la

Tabla 3.12

(valor

predeterminado: modo de fuente interna, suministro eléctrico interno).

Refiérase a Interruptores y puentes en la tarjeta

de terminales PAG. 167

para hallar el puente S3.

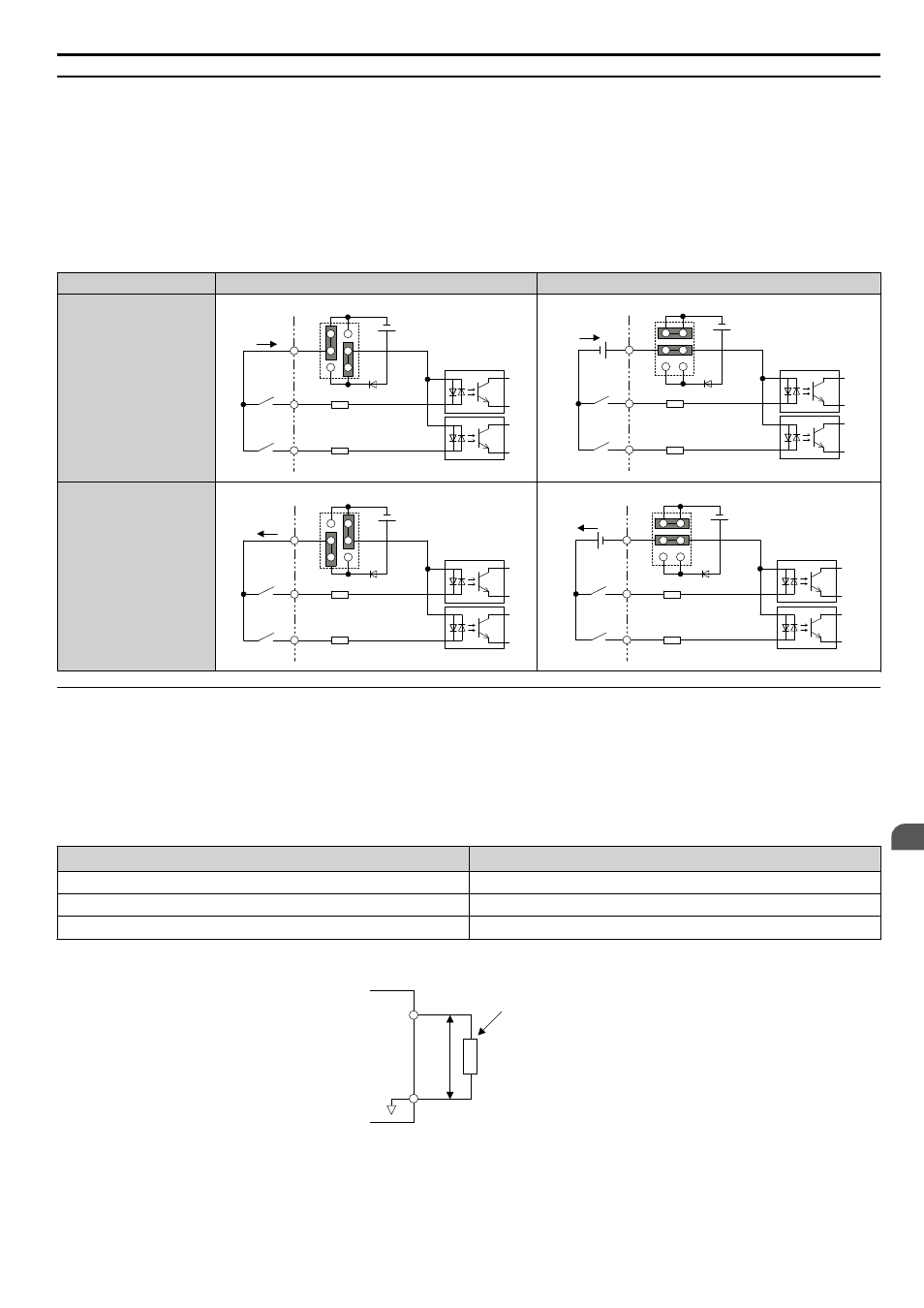

Tabla 3.13 Selección de fuente interna/fuente externa/suministro eléctrico para entradas de desactivación segura

Modo

Suministro eléctrico interno del variador

Suministro eléctrico externo de 24 Vcc

Fuente interna

24 Vcc

H1

H2

HC

Puente S3

24 Vcc

H1

H2

HC

externos

24 Vcc

Puente S3

Fuente externa

24 Vcc

H1

H2

HC

Puente S3

24 Vcc

H1

H2

HC

externos

24 Vcc

Puente S3

u

Uso de la salida del tren de pulsos

El terminal de salida del tren de pulsos MP puede suministrar la alimentación o usarse con un suministro eléctrico externo.

AVISO: Conecte los dispositivos periféricos de acuerdo con las especificaciones. No respetar esta indicación puede hacer que el

variador funcione de modo imprevisto y puede dañar el variador y los circuitos conectados.

n

Uso de energía proveniente del terminal de salida de pulsos (modo de fuente externa)

El nivel de tensión alta del terminal de salida de pulsos depende de la impedancia de la carga.

Impedancia de la carga R

L

(kΩ)

Tensión de salida V

MP

(V) (aislado)

1.5 kΩ

5 V

4 kΩ

8 V

10 kΩ

10 V

Nota:

La resistencia de carga necesaria para obtener un determinado nivel alto de tensión V

MP

puede calcularse mediante la fórmula: R

L

=

V

MP

• 2 / (12 – V

MP

)

MP

AC

V

MP

R

L

Impedancia de la carga

Figura 3.35 Conexión de salida de pulsos usando un suministro interno de tensión

3.10 Conexiones de E/S de control

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

169

3

Instalación eléctrica
